MERYDOM · Sustitución certificada en fábrica

MERYDOM VLA 200944 N

Verificado de nivel 3

Verificado en fábrica por MERYDOM para intercambiar con INA VLA 200944 N. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.

Solicitar precio y entregaVolver al catálogo de sustitución
Volver al catálogo de sustitución
VLA 20 Serie · Engranaje externo outlineHaga clic en la imagen para ampliar
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADA

VLA 200944 N

Verificado por MERYDOMNivel 3 · Registro de verificación técnica

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VLA 200944 N.

Datos certificados del productoVer especificaciones completas ↓
Overall OD (Do)
1046,1 mm
Overall ID (di)
834+0,7 mm
Altura total
No publicado
Disposición del engranaje
Engranaje externo
Orificios de montaje
20 / 20 exterior / interior
Diseño del rodamiento
Four Point Contact Ball
Garantía de fábrica
  • Intercambio dimensional verificado
  • Materiales controlados por MERYDOM
  • Documentación de fábrica disponible

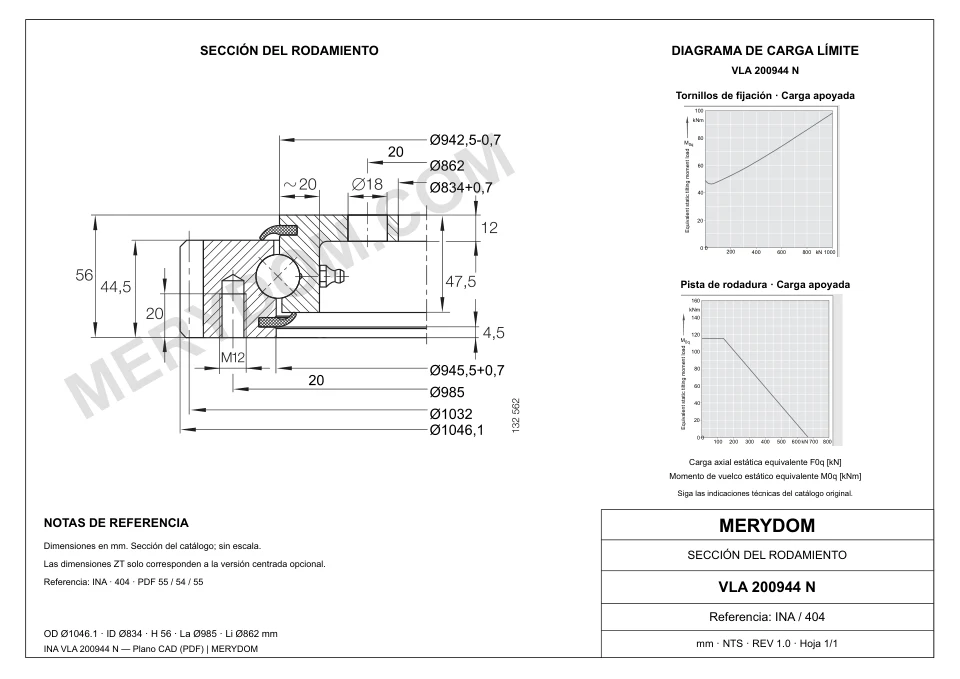

DIMENSIONES DEL PRODUCTO

Dimensiones e interfaces publicadas

Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

Ver especificaciones completas ↓

Dimensiones

Mass (Mass)
715 kgaproximadamente 71.5 kg
Diámetro exterior total (Da)
10,461 mmaproximadamente 1,046.1 mm
Diámetro interior total (di)
834+0,7 mm
Inside centring diameter (diZT)
836 mm
Catalog diameter Di (Di)
945,5+0,7 mm
Catalog centring diameter DiZT (DiZT)
947 mm
Catalog diameter da (da)
942,5–0,7 mm

Montaje

Círculo de pernos del anillo exterior (La)
985 mm
Orificios de montaje del anillo exterior (na)
20
Círculo de pernos del anillo interior (Li)
862 mm
Orificios de montaje del anillo interior (ni)
20

Engranaje

Diámetro primitivo del engranaje (d0)
1,032 mm
Módulo del engranaje (m)
8 mm
Número de dientes (z)
129
ESPECIFICACIÓN CERTIFICADA MERYDOM

Especificaciones del producto

Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.

Verificado en fábrica por MERYDOM · Registro controlado
Parámetro técnicoValor certificado del producto MERYDOM
Producto certificado MERYDOM
Marca del productoMERYDOM
Modelo MERYDOMVLA 200944 N
Certificado intercambiable conINA VLA 200944 N
Verificación de fábricaNivel 3 · Verificado por ingeniería
Revisado porDepartamento de Ingeniería de MERYDOM
Metadatos de verificaciónRegistro interno controlado; no se publican la fecha ni la revisión del plano.
Materiales
Opciones configurables de material de anillos42CrMo / 50Mn
Material de la juntaNBR · Caucho nitrilo
Opciones configurables de material del separadorNailon técnico / Latón
Identificación
Marca de referenciaINA
SerieVLA 20 Serie
Modelo de referenciaVLA 200944 N
Sistema de mediciónMétrico
Estructura del rodamientoFour Point Contact Ball
Disposición del engranajeEngranaje externo
Dimensiones
Mass (Mass)715 kgaproximadamente 71.5 kg
Diámetro exterior total (Da)10,461 mmaproximadamente 1,046.1 mm
Diámetro interior total (di)834+0,7 mm
Inside centring diameter (diZT)836 mm
Catalog diameter Di (Di)945,5+0,7 mm
Catalog centring diameter DiZT (DiZT)947 mm
Catalog diameter da (da)942,5–0,7 mm
Montaje
Círculo de pernos del anillo exterior (La)985 mm
Orificios de montaje del anillo exterior (na)20
Círculo de pernos del anillo interior (Li)862 mm
Orificios de montaje del anillo interior (ni)20
Engranaje
Diámetro primitivo del engranaje (d0)1,032 mm
Módulo del engranaje (m)8 mm
Número de dientes (z)129
Capacidades
Maximum permissible radial load (Fr perm)826 kNaproximadamente 82.6 kN
Normal tooth force (Fznorm)283 kNaproximadamente 28.3 kN
Maximum tooth force (Fzmax)42 kN
Basic dynamic axial load rating (Ca)231 kN
Basic static axial load rating (C0a)670 kN
Basic dynamic radial load rating (Cr)151 kN
Basic static radial load rating (C0r)250 kN
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

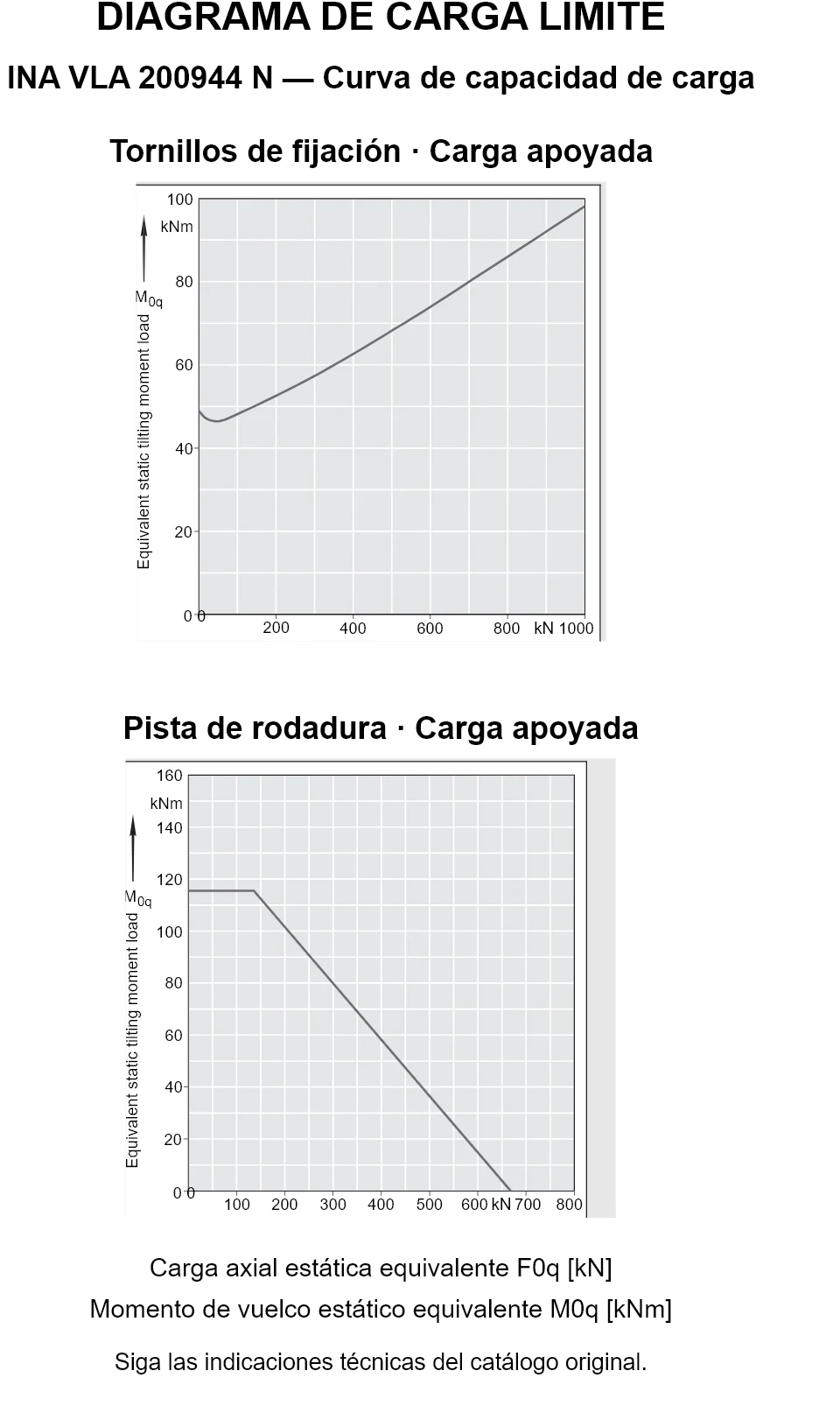

CAPACIDAD DE CARGA DE LA SERIE

Gráfico de capacidad de carga de la serie VLA 20

Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.

Modelo actual: VLA 200944 NCurva 6 · VLA 20 Serie
Nota de selección técnica

Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.

INGENIERÍA MERYDOM

Diseño de reemplazo verificado en fábrica

Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.

Intercambiabilidad verificada

  • Designación de modelo y envolvente de instalación coincidentes
  • Interfaces de orificios y círculos de pernos revisadas
  • Engranaje adaptado a la configuración de referencia

Construcción MERYDOM

  • Opciones configurables de material de anillos 42CrMo o 50Mn
  • Sistema de sellado de caucho nitrilo NBR
  • Opciones configurables de separadores de nailon técnico o latón

Documentación de fábrica

  • Verificación por el Departamento de Ingeniería de MERYDOM
  • La evidencia de verificación se mantiene en el registro interno controlado
  • La revisión del plano y el paquete final de documentación se confirman con la cotización

Confirmación de la aplicación

  • Confirmar planitud del apoyo, clase y precarga de pernos
  • Verificar cargas aplicadas, ciclo de trabajo y lubricación
  • Confirmar temperatura, entorno y condiciones de instalación
