Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
MERYDOM VLA 200644 N
Verificado de nivel 3Verificado en fábrica por MERYDOM para intercambiar con INA VLA 200644 N. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VLA 200644 N

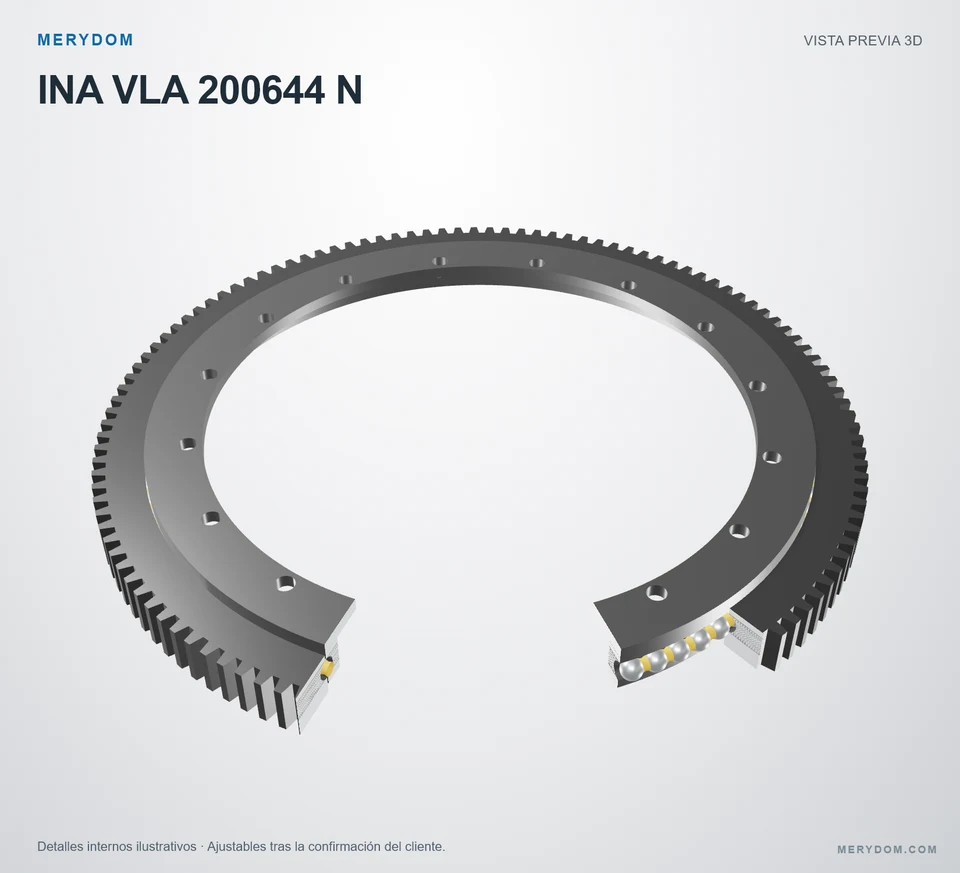

Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VLA 200644 N.
- Overall OD (Do)
- 742,3 mm
- Overall ID (di)
- 534+0,6 mm
- Altura total
- No publicado
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 16 / 16 exterior / interior
- Diseño del rodamiento
- Four Point Contact Ball
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

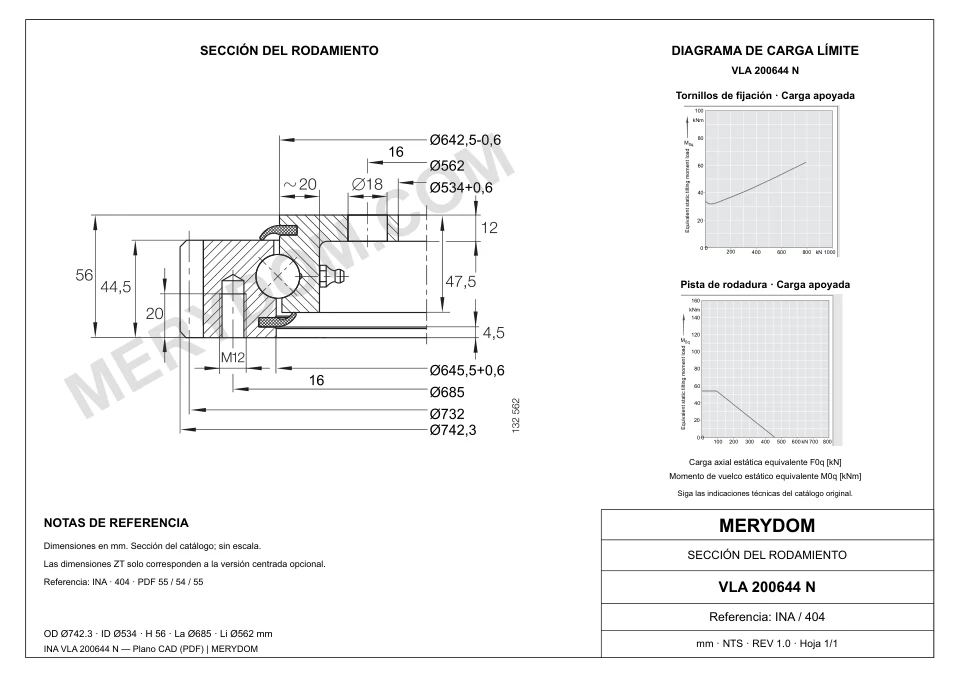

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Mass (Mass)
- 485 kgaproximadamente 48.5 kg
- Diámetro exterior total (Da)
- 7,423 mmaproximadamente 742.3 mm
- Diámetro interior total (di)
- 534+0,6 mm
- Inside centring diameter (diZT)
- 536 mm
- Catalog diameter Di (Di)
- 645,5+0,6 mm
- Catalog centring diameter DiZT (DiZT)
- 647 mm
- Catalog diameter da (da)
- 642,5–0,6 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 685 mm
- Orificios de montaje del anillo exterior (na)
- 16
- Círculo de pernos del anillo interior (Li)
- 562 mm
- Orificios de montaje del anillo interior (ni)
- 16
Engranaje
- Diámetro primitivo del engranaje (d0)
- 732 mm
- Módulo del engranaje (m)
- 6 mm
- Número de dientes (z)
- 122
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VLA 200644 N |
| Certificado intercambiable con | INA VLA 200644 N |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | INA |
| Serie | VLA 20 Serie |
| Modelo de referencia | VLA 200644 N |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Four Point Contact Ball |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Mass (Mass) | 485 kgaproximadamente 48.5 kg |
| Diámetro exterior total (Da) | 7,423 mmaproximadamente 742.3 mm |
| Diámetro interior total (di) | 534+0,6 mm |
| Inside centring diameter (diZT) | 536 mm |
| Catalog diameter Di (Di) | 645,5+0,6 mm |
| Catalog centring diameter DiZT (DiZT) | 647 mm |
| Catalog diameter da (da) | 642,5–0,6 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 685 mm |
| Orificios de montaje del anillo exterior (na) | 16 |
| Círculo de pernos del anillo interior (Li) | 562 mm |
| Orificios de montaje del anillo interior (ni) | 16 |
| Engranaje | |
| Diámetro primitivo del engranaje (d0) | 732 mm |
| Módulo del engranaje (m) | 6 mm |
| Número de dientes (z) | 122 |
| Capacidades | |
| Maximum permissible radial load (Fr perm) | 661 kNaproximadamente 66.1 kN |
| Normal tooth force (Fznorm) | 213 kNaproximadamente 21.3 kN |
| Maximum tooth force (Fzmax) | 315 kNaproximadamente 31.5 kN |
| Basic dynamic axial load rating (Ca) | 200 kN |
| Basic static axial load rating (C0a) | 455 kN |
| Basic dynamic radial load rating (Cr) | 131 kN |
| Basic static radial load rating (C0r) | 171 kN |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

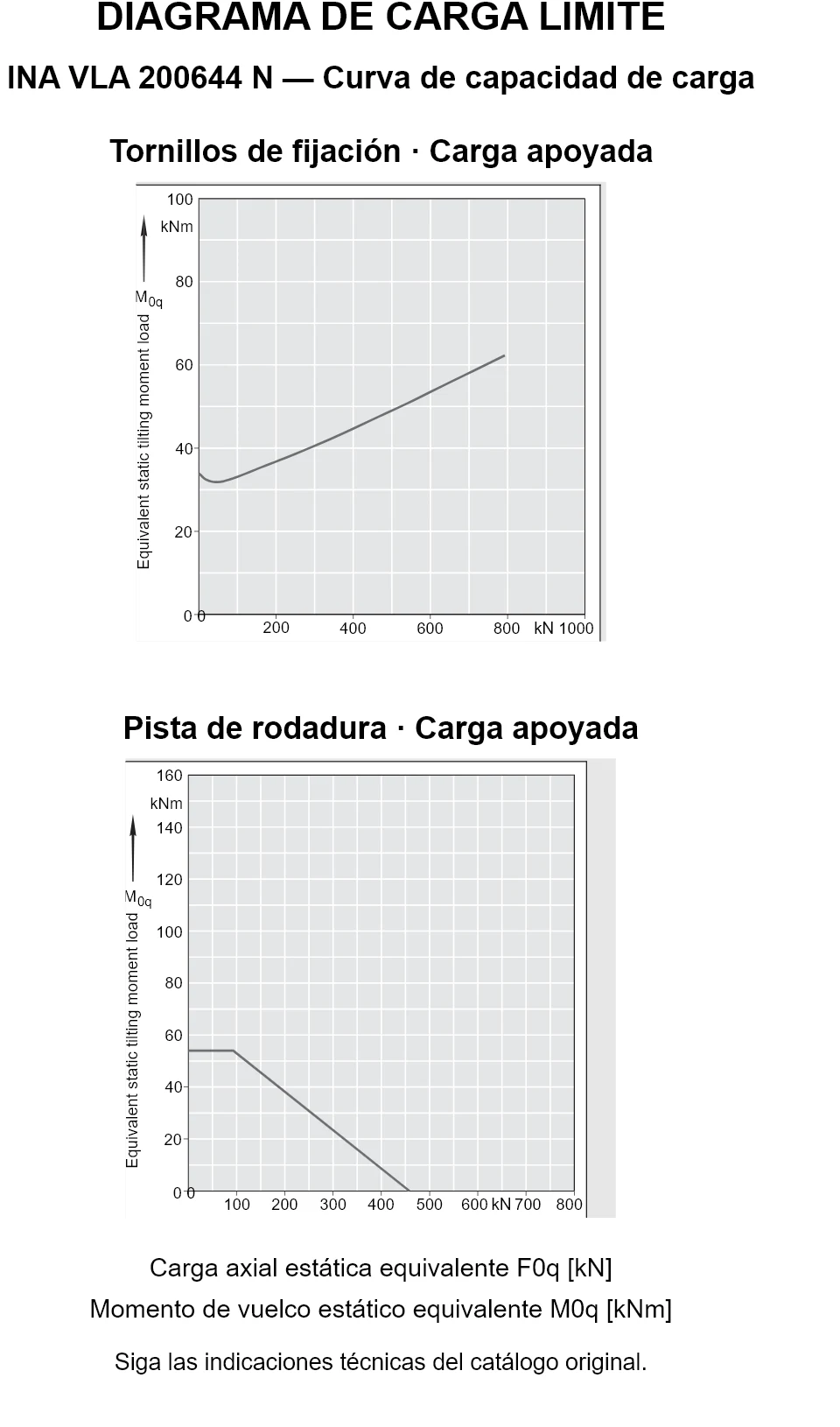

CAPACIDAD DE CARGA DE LA SERIE
Gráfico de capacidad de carga de la serie VLA 20
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
