MERYDOM · Sustitución certificada en fábrica

MERYDOM 32-20 1600/2-06770

Verificado de nivel 3

Verificado en fábrica por MERYDOM para intercambiar con IMO 32-20 1600/2-06770. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.

Solicitar precio y entregaVolver al catálogo de sustitución
Volver al catálogo de sustitución

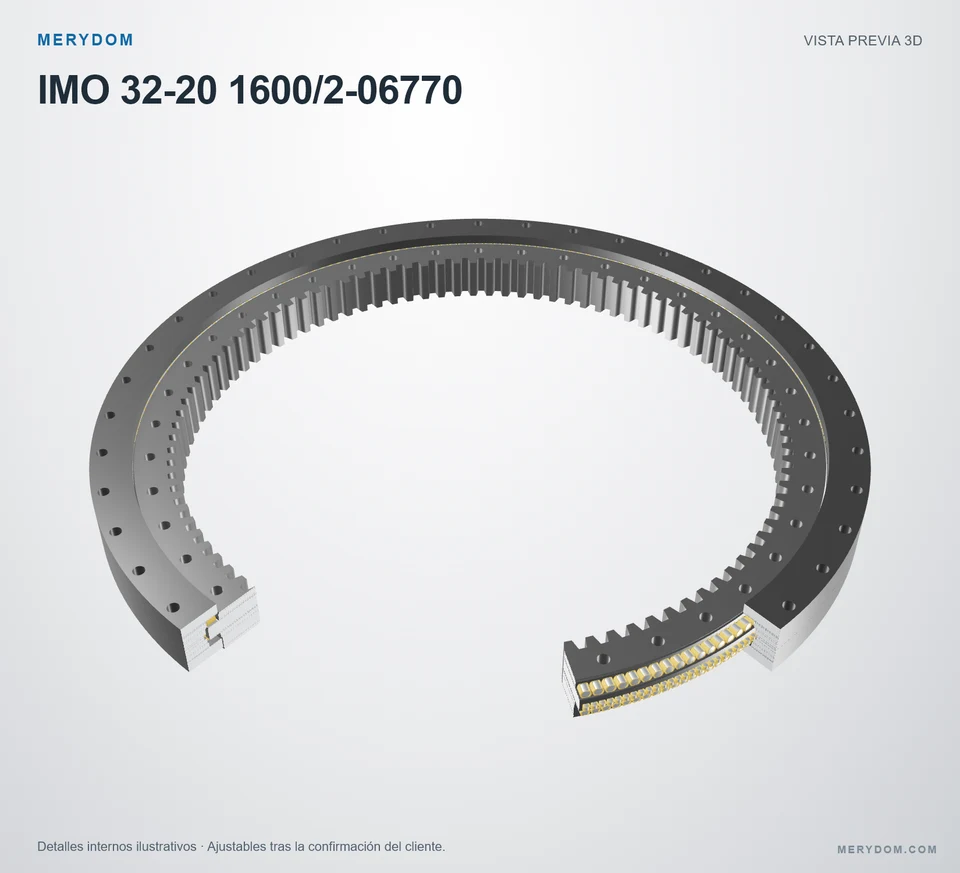

320 Serie · Engranaje interno outlineHaga clic en la imagen para ampliar
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADA

32-20 1600/2-06770

Verificado por MERYDOMVerificación técnica · Rev. Rev 1.0

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 32-20 1600/2-06770.

Datos certificados del productoVer especificaciones completas ↓
Overall OD (Do)
1747 mm
Overall ID (di)
1372 mm
Altura total
No publicado
Disposición del engranaje
Engranaje interno
Orificios de montaje
40 / exterior / interior
Diseño del rodamiento
Rodillos de tres hileras
Garantía de fábrica
  • Intercambio dimensional verificado
  • Materiales controlados por MERYDOM
  • Documentación de fábrica disponible

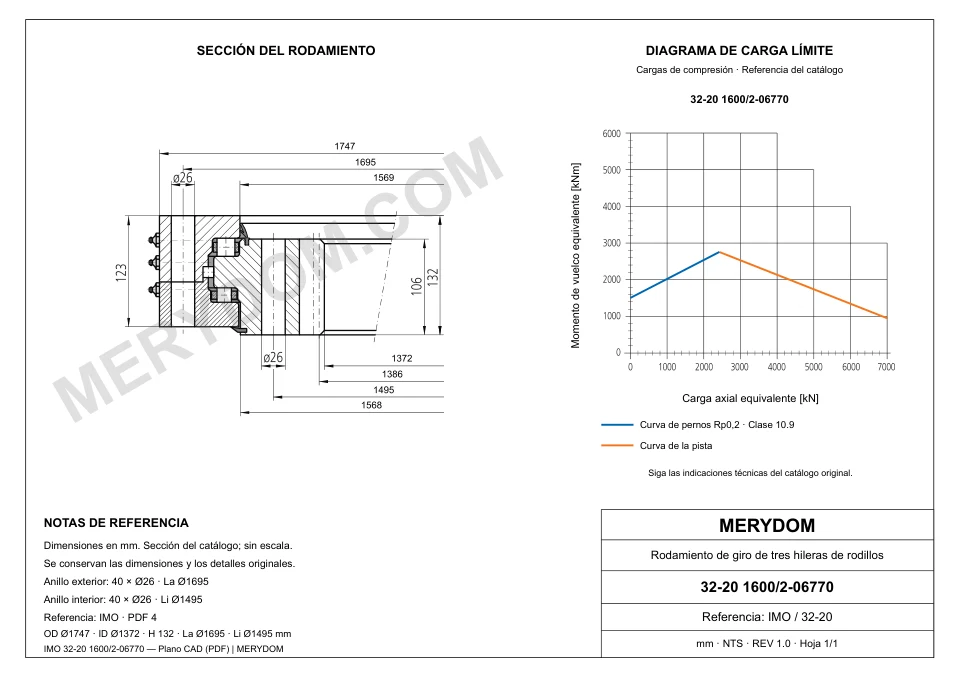

DIMENSIONES DEL PRODUCTO

Dimensiones e interfaces publicadas

Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

Ver especificaciones completas ↓

Dimensiones

Diámetro exterior total (Da)
1747 mm1,747 mm
Diámetro interior total (di)
1372 mm1,372 mm
Peso del conjunto (G)
705 kg

Montaje

Círculo de pernos del anillo exterior (La)
1695 mm1,695 mm
Círculo de pernos del anillo interior (Li)
1495 mm1,495 mm
Orificios de montaje del anillo exterior (na)
40

Engranaje

Diámetro primitivo del engranaje (d)
1386 mm1,386 mm
Módulo del engranaje (m)
14 mm
Número de dientes (z)
99
Addendum modification coefficient (x)
-0.50-0.5
ESPECIFICACIÓN CERTIFICADA MERYDOM

Especificaciones del producto

Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.

Verificado en fábrica por MERYDOM · Rev. Rev 1.0
Parámetro técnicoValor certificado del producto MERYDOM
Producto certificado MERYDOM
Marca del productoMERYDOM
Modelo MERYDOM32-20 1600/2-06770
Certificado intercambiable conIMO 32-20 1600/2-06770
Verificación de fábricaNivel 3 · Verificado por ingeniería
Revisión del plano aprobadoRev 1.0
Revisado porDepartamento de Ingeniería de MERYDOM
Fecha de certificación2026-08-16
Materiales
Opciones de material de los anillos42CrMo / 50Mn
Material de la juntaNBR · Caucho nitrilo
Opciones de material de los separadoresNailon técnico / Latón
Identificación
Marca de referenciaIMO
Serie320 Serie
Modelo de referencia32-20 1600/2-06770
Sistema de mediciónMétrico
Estructura del rodamientoRodillos de tres hileras
Disposición del engranajeEngranaje interno
Dimensiones
Diámetro exterior total (Da)1747 mm1,747 mm
Diámetro interior total (di)1372 mm1,372 mm
Peso del conjunto (G)705 kg
Montaje
Círculo de pernos del anillo exterior (La)1695 mm1,695 mm
Círculo de pernos del anillo interior (Li)1495 mm1,495 mm
Orificios de montaje del anillo exterior (na)40
Engranaje
Diámetro primitivo del engranaje (d)1386 mm1,386 mm
Módulo del engranaje (m)14 mm
Número de dientes (z)99
Addendum modification coefficient (x)-0.50-0.5
Capacidades
Fuerza circunferencial permitida, normal (fz_norm)146 kN
Fuerza circunferencial permitida, máxima (fz_max)269 kN
Static radial load rating (Co_rad)795 kN
Static axial load rating, tension (Co_ax_T)9450 kN9,450 kN
Static axial load rating, compression (Co_ax_H)5694 kN5,694 kN
Dynamic radial load rating (C_rad)463 kN
Dynamic axial load rating, tension (C_ax_T)1580 kN1,580 kN
Dynamic axial load rating, compression (C_ax_H)1162 kN1,162 kN
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-16 por Departamento de Ingeniería de MERYDOM.

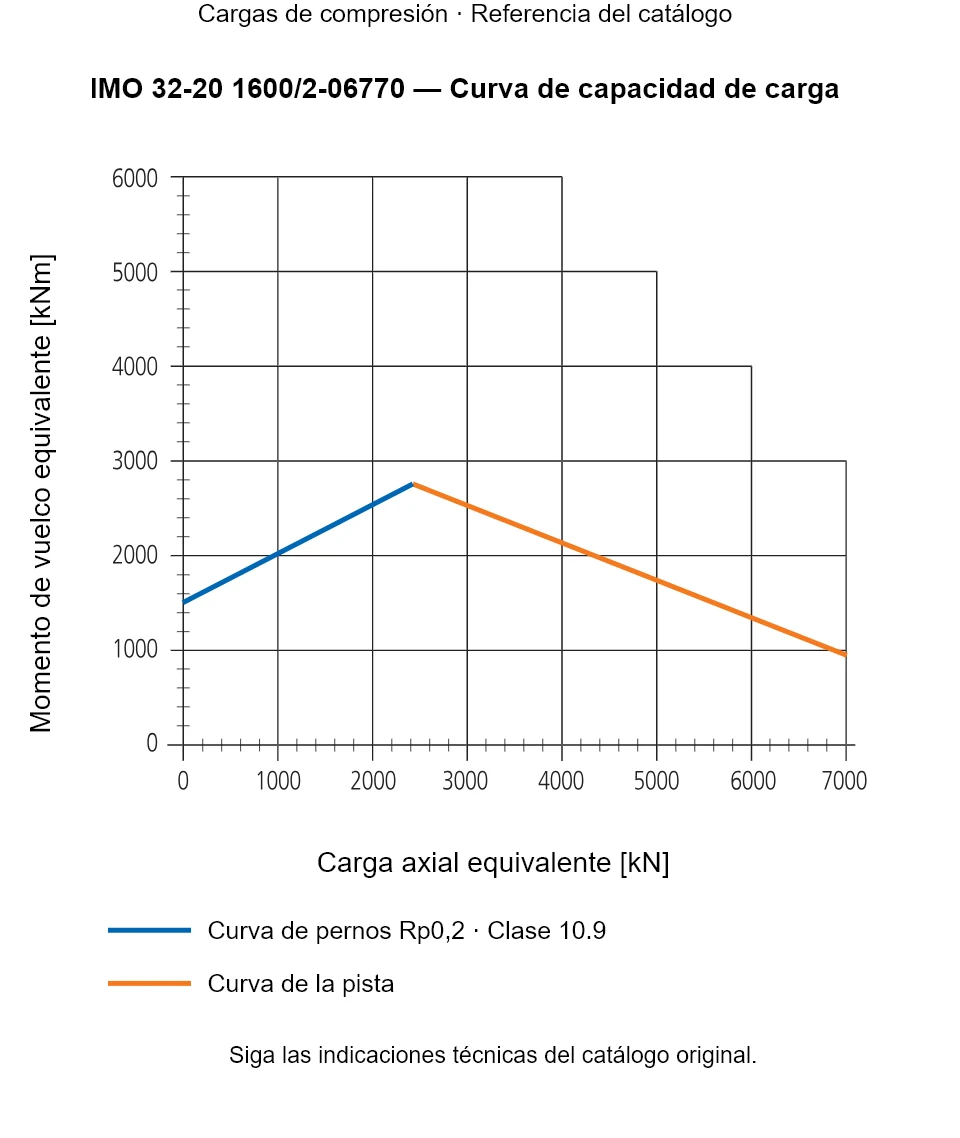

CAPACIDAD DE CARGA DE LA SERIE

Gráfico de capacidad de carga de la serie 320

Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.

Modelo actual: 32-20 1600/2-06770Curva 3 · 320 Serie
Nota de selección técnica

Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.

INGENIERÍA MERYDOM

Diseño de reemplazo verificado en fábrica

Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.

Intercambiabilidad verificada

  • Designación de modelo y envolvente de instalación coincidentes
  • Interfaces de orificios y círculos de pernos revisadas
  • Engranaje adaptado a la configuración de referencia

Construcción MERYDOM

  • Opciones de material de anillos 42CrMo o 50Mn
  • Sistema de sellado de caucho nitrilo NBR
  • Opciones de separadores de nailon técnico o latón

Documentación de fábrica

  • Verificación por el Departamento de Ingeniería de MERYDOM
  • Revisión predeterminada del plano aprobado: 1.0
  • Fecha de certificación vinculada al registro de importación

Confirmación de la aplicación

  • Confirmar planitud del apoyo, clase y precarga de pernos
  • Verificar cargas aplicadas, ciclo de trabajo y lubricación
  • Confirmar temperatura, entorno y condiciones de instalación
