Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

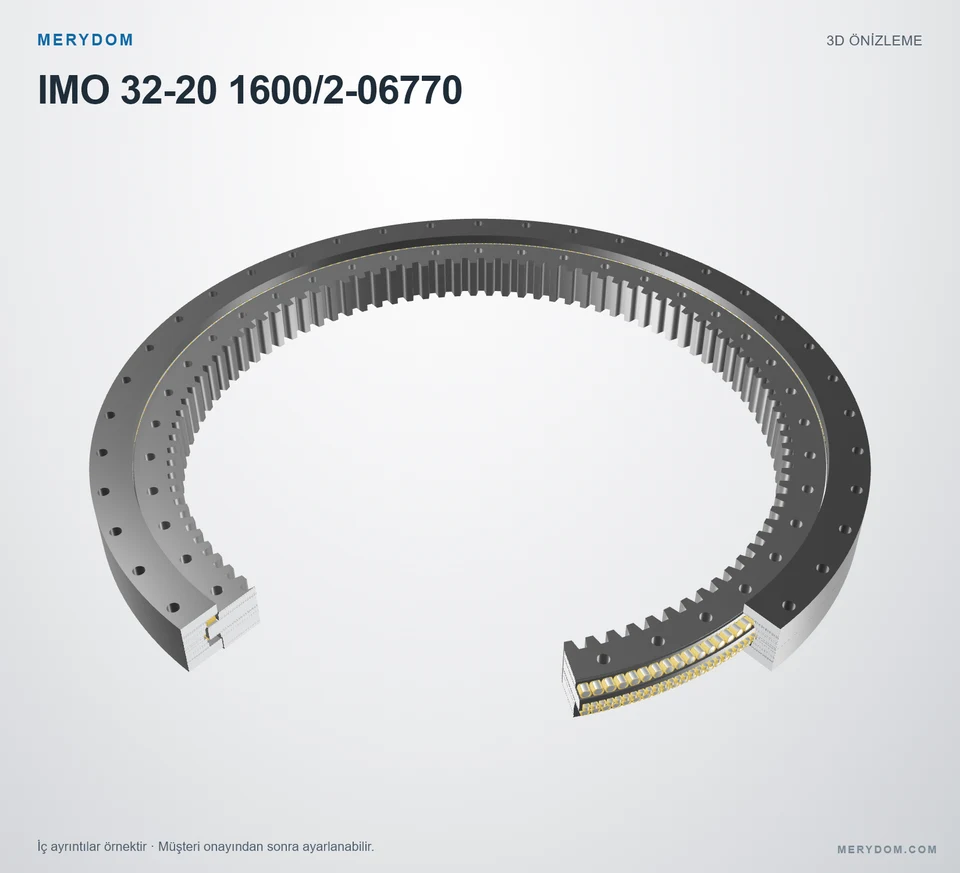

MERYDOM 32-20 1600/2-06770
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: IMO 32-20 1600/2-06770. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
32-20 1600/2-06770
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 32-20 1600/2-06770.
- Overall OD (Do)
- 1747 mm
- Overall ID (di)
- 1372 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 40 / dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

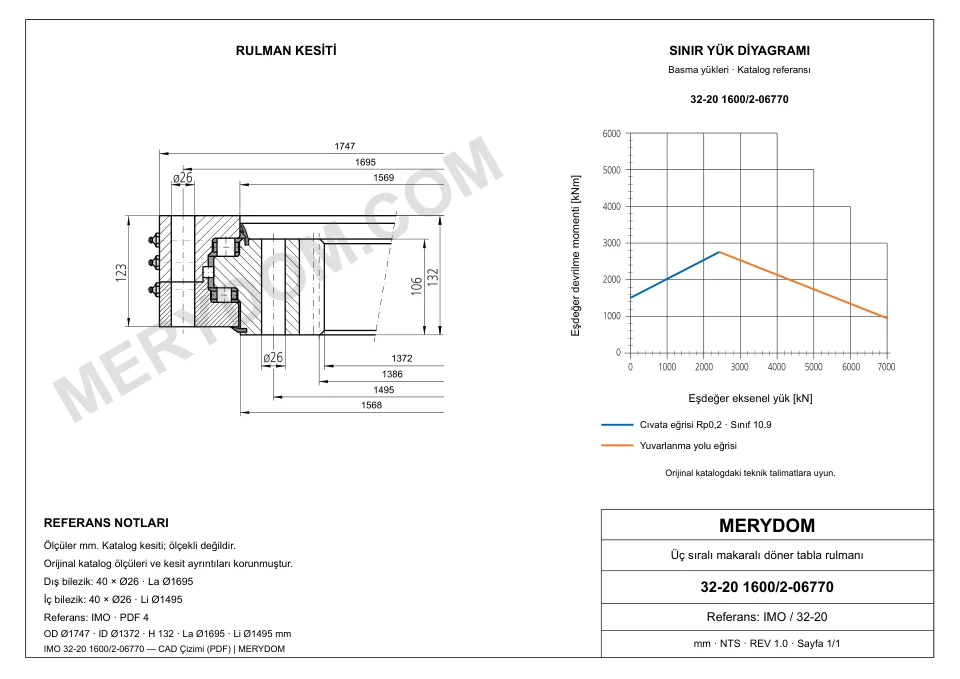

Boyutlar
- Toplam dış çap (Da)
- 1747 mm1,747 mm
- Toplam iç çap (di)
- 1372 mm1,372 mm
- Montaj ağırlığı (G)
- 705 kg
Montaj
- Dış bilezik cıvata dairesi (La)
- 1695 mm1,695 mm
- İç bilezik cıvata dairesi (Li)
- 1495 mm1,495 mm
- Dış bilezik montaj deliği sayısı (na)
- 40
Dişli
- Dişli hatve çapı (d)
- 1386 mm1,386 mm
- Dişli modülü (m)
- 14 mm
- Diş sayısı (z)
- 99
- Addendum modification coefficient (x)
- -0.50-0.5
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 32-20 1600/2-06770 |
| Şununla değiştirilebilirliği sertifikalı | IMO 32-20 1600/2-06770 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-16 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | 320 Seri |
| Referans model | 32-20 1600/2-06770 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 1747 mm1,747 mm |
| Toplam iç çap (di) | 1372 mm1,372 mm |
| Montaj ağırlığı (G) | 705 kg |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 1695 mm1,695 mm |
| İç bilezik cıvata dairesi (Li) | 1495 mm1,495 mm |
| Dış bilezik montaj deliği sayısı (na) | 40 |
| Dişli | |
| Dişli hatve çapı (d) | 1386 mm1,386 mm |
| Dişli modülü (m) | 14 mm |
| Diş sayısı (z) | 99 |
| Addendum modification coefficient (x) | -0.50-0.5 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 146 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 269 kN |
| Static radial load rating (Co_rad) | 795 kN |
| Static axial load rating, tension (Co_ax_T) | 9450 kN9,450 kN |
| Static axial load rating, compression (Co_ax_H) | 5694 kN5,694 kN |
| Dynamic radial load rating (C_rad) | 463 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1580 kN1,580 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1162 kN1,162 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-16 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

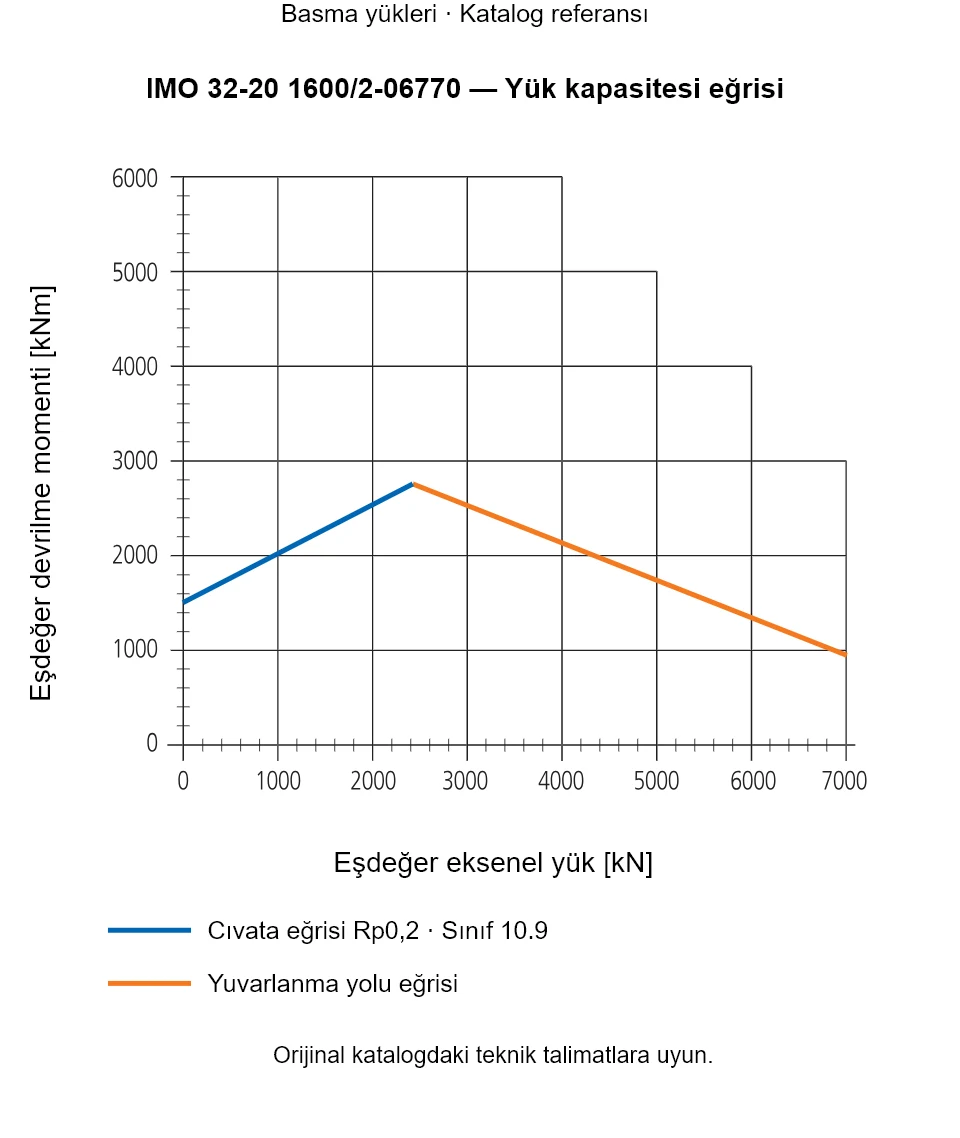

SERİ YÜK KAPASİTESİ
320 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 32-20 1600/2-06770.
