Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

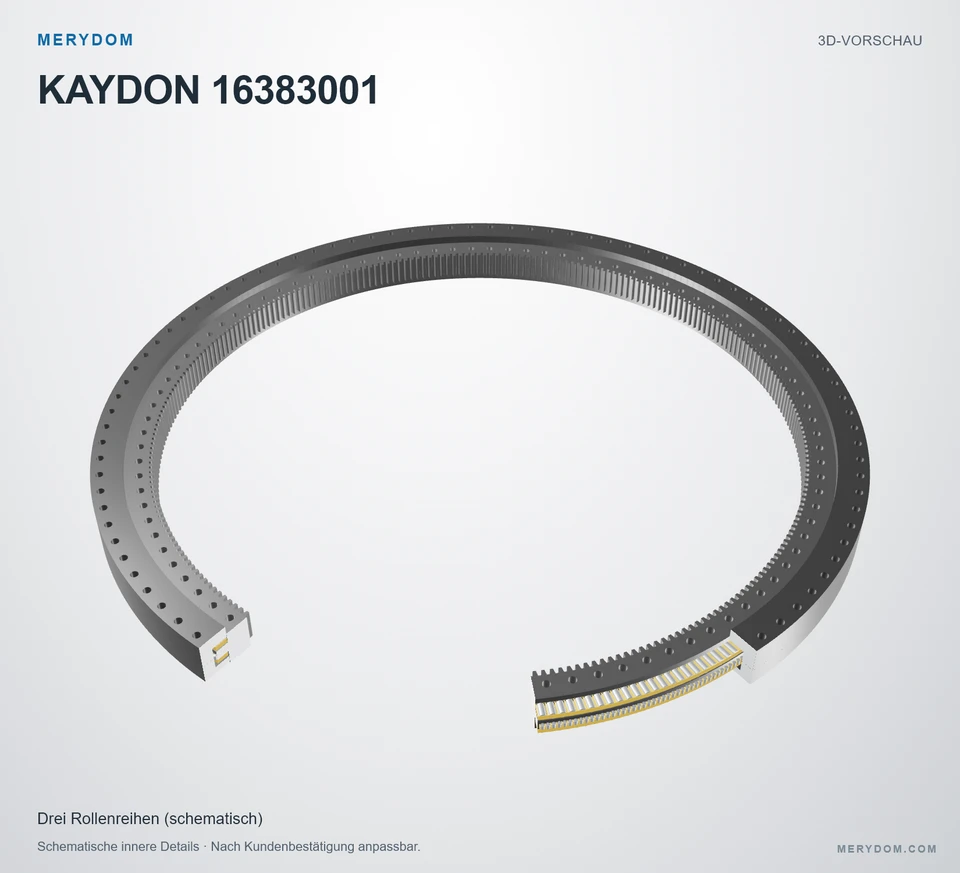

Drehverbindung als Ersatz für Kaydon 16383001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16383001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16383001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16383001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16383001.
- Overall OD (Do)
- 155.512 in
- Overall ID (di)
- 131.339 in
- Gesamthöhe
- 9.055 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 96 / 96 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

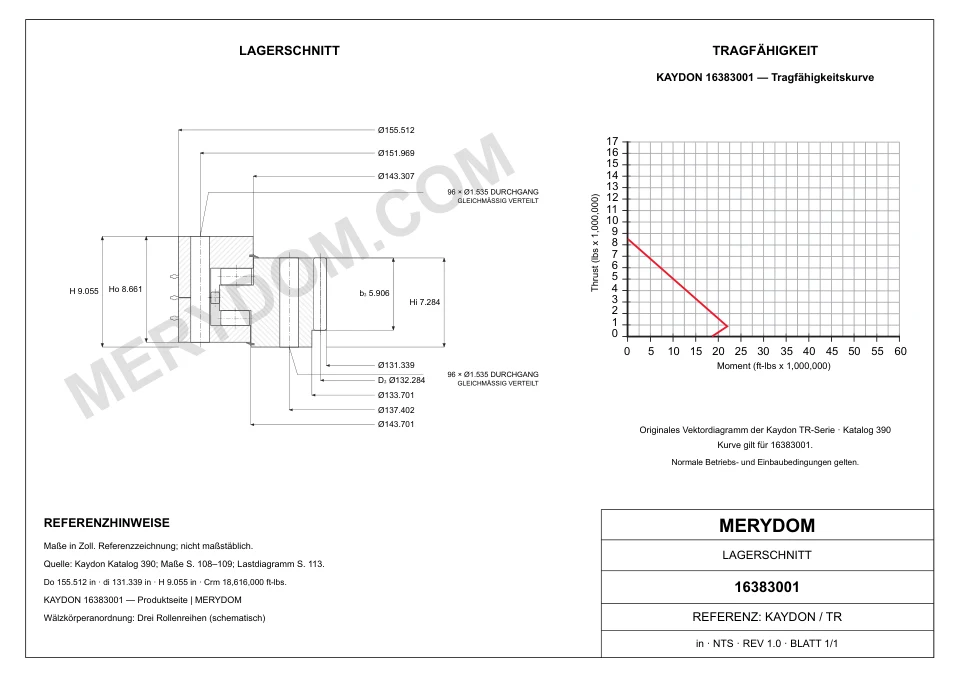

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 155.512 inca. 3.950 mm
- Gesamt-Innendurchmesser (di)
- 131.339 inca. 3.336,01 mm
- Innendurchmesser des Außenrings (Di)
- 143.307 inca. 3.640 mm
- Außendurchmesser des Innenrings (do)
- 143.701 inca. 3.650,01 mm
- Innendurchmesser des Innenringkörpers (dr)
- 133.701 inca. 3.396,01 mm
- Gesamthöhe (H)
- 9.055 inca. 230 mm
- Gesamtgewicht (G)
- 10550 lbca. 4.785,4 kg
- Innenringhöhe (Hi)
- 7.284 inca. 185,01 mm
- Außenringhöhe (Ho)
- 8.661 inca. 219,99 mm
Befestigung
- Lochkreis Außenring (Lo)
- 151.969 inca. 3.860,01 mm
- Lochkreis Innenring (Li)
- 137.402 inca. 3.490,01 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 132.284 inca. 3.360,01 mm
- Zähnezahl (z2)
- 280
- Catalogue gear face width (b2)
- 5.906 inca. 150,01 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16383001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16383001 |
| Zertifiziert austauschbar mit | Kaydon 16383001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16383001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 155.512 inca. 3.950 mm |
| Gesamt-Innendurchmesser (di) | 131.339 inca. 3.336,01 mm |
| Gesamthöhe (H) | 9.055 inca. 230 mm |
| Innenringhöhe (Hi) | 7.284 inca. 185,01 mm |
| Außenringhöhe (Ho) | 8.661 inca. 219,99 mm |
| Innendurchmesser des Außenrings (Di) | 143.307 inca. 3.640 mm |
| Außendurchmesser des Innenrings (do) | 143.701 inca. 3.650,01 mm |
| Innendurchmesser des Innenringkörpers (dr) | 133.701 inca. 3.396,01 mm |
| Lochkreis Außenring (Lo) | 151.969 inca. 3.860,01 mm |
| Lochkreis Innenring (Li) | 137.402 inca. 3.490,01 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 132.284 inca. 3.360,01 mm |
| Gesamtgewicht (G) | 10550 lbca. 4.785,4 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 59840 lbfca. 266,18 kN |
| Momententragzahl (Crm) | 18616000 ft·lbfca. 25.239,91 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 96 Bohrungen · 1.535 |
| Schraubenbohrungen Innenring (ni) | 96 Bohrungen · 1.535 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 12 (Quelle (12)) |
| Zähnezahl (z2) | 280 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

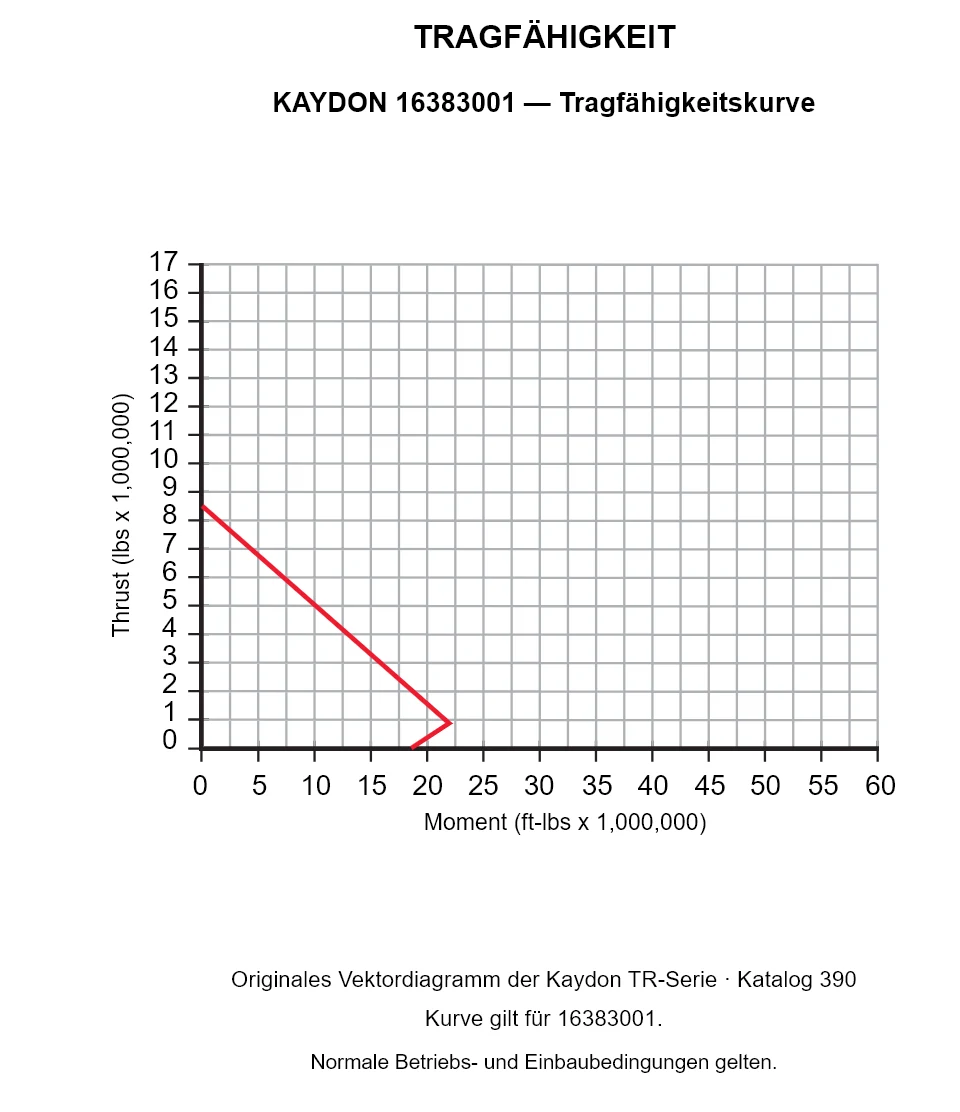

KAYDON 16383001 — Tragfähigkeitskurve
KAYDON 16383001 — Tragfähigkeitskurve
KAYDON 16383001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16383001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
