Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

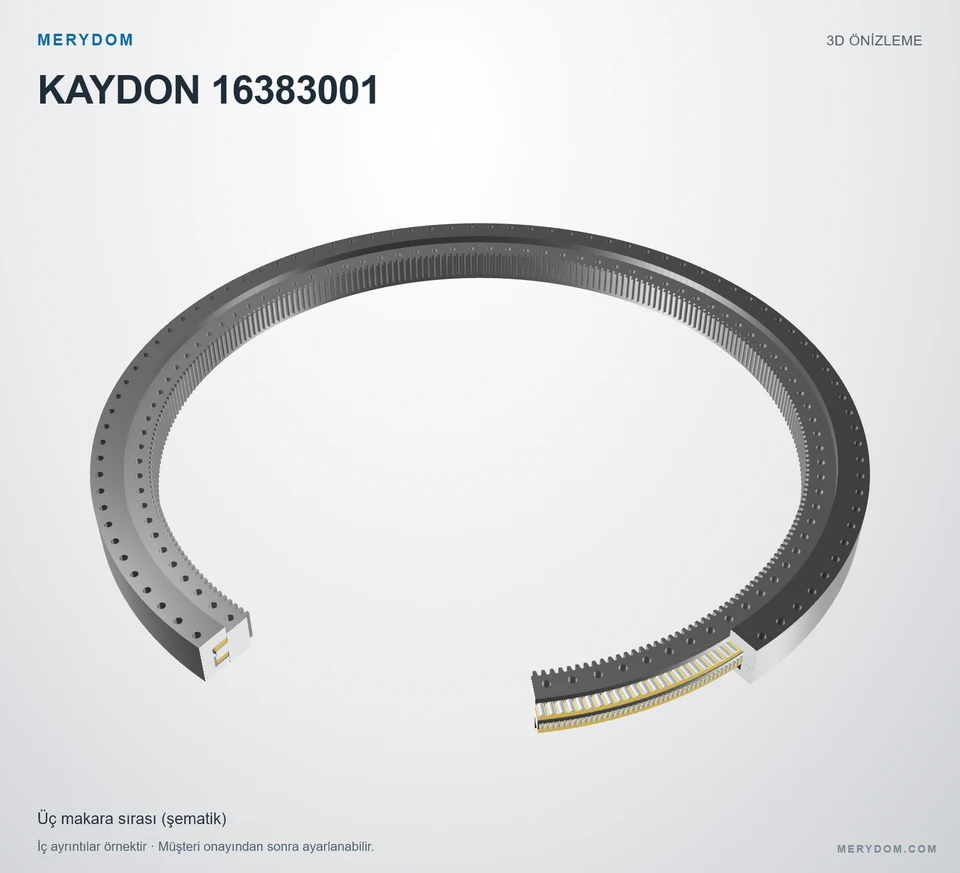

Kaydon 16383001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16383001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16383001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16383001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16383001.
- Overall OD (Do)
- 155.512 in
- Overall ID (di)
- 131.339 in
- Toplam yükseklik
- 9.055 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 96 / 96 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

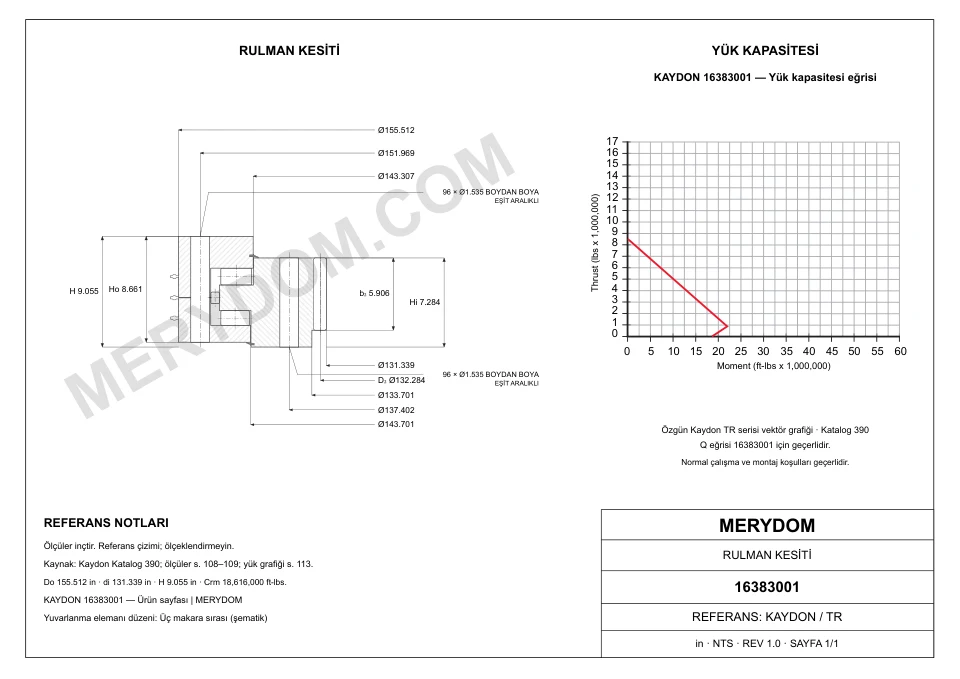

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 155.512 inyaklaşık 3 950 mm
- Toplam iç çap (di)
- 131.339 inyaklaşık 3 336,01 mm
- Dış bilezik iç çapı (Di)
- 143.307 inyaklaşık 3 640 mm
- İç bilezik dış çapı (do)
- 143.701 inyaklaşık 3 650,01 mm
- İç bilezik gövde iç çapı (dr)
- 133.701 inyaklaşık 3 396,01 mm
- Toplam yükseklik (H)
- 9.055 inyaklaşık 230 mm
- Montaj ağırlığı (G)
- 10550 lbyaklaşık 4 785,4 kg
- İç bilezik yüksekliği (Hi)
- 7.284 inyaklaşık 185,01 mm
- Dış bilezik yüksekliği (Ho)
- 8.661 inyaklaşık 219,99 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 151.969 inyaklaşık 3 860,01 mm
- İç bilezik cıvata dairesi (Li)
- 137.402 inyaklaşık 3 490,01 mm
Dişli
- Dişli hatve çapı (D2)
- 132.284 inyaklaşık 3 360,01 mm
- Diş sayısı (z2)
- 280
- Catalogue gear face width (b2)
- 5.906 inyaklaşık 150,01 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16383001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16383001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16383001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16383001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 155.512 inyaklaşık 3 950 mm |
| Toplam iç çap (di) | 131.339 inyaklaşık 3 336,01 mm |
| Toplam yükseklik (H) | 9.055 inyaklaşık 230 mm |
| İç bilezik yüksekliği (Hi) | 7.284 inyaklaşık 185,01 mm |
| Dış bilezik yüksekliği (Ho) | 8.661 inyaklaşık 219,99 mm |
| Dış bilezik iç çapı (Di) | 143.307 inyaklaşık 3 640 mm |
| İç bilezik dış çapı (do) | 143.701 inyaklaşık 3 650,01 mm |
| İç bilezik gövde iç çapı (dr) | 133.701 inyaklaşık 3 396,01 mm |
| Dış bilezik cıvata dairesi (Lo) | 151.969 inyaklaşık 3 860,01 mm |
| İç bilezik cıvata dairesi (Li) | 137.402 inyaklaşık 3 490,01 mm |
| Dişli hatve çapı (D2) | 132.284 inyaklaşık 3 360,01 mm |
| Montaj ağırlığı (G) | 10550 lbyaklaşık 4 785,4 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 59840 lbfyaklaşık 266,18 kN |
| Moment yük kapasitesi (Crm) | 18616000 ft·lbfyaklaşık 25 239,91 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 96 delik · 1.535 |
| İç bilezik cıvata delikleri (ni) | 96 delik · 1.535 |
| Dişli | |
| Hatve sistemi | MODULE |
| Source module (m) | Modül 12 (kaynak (12)) |
| Diş sayısı (z2) | 280 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

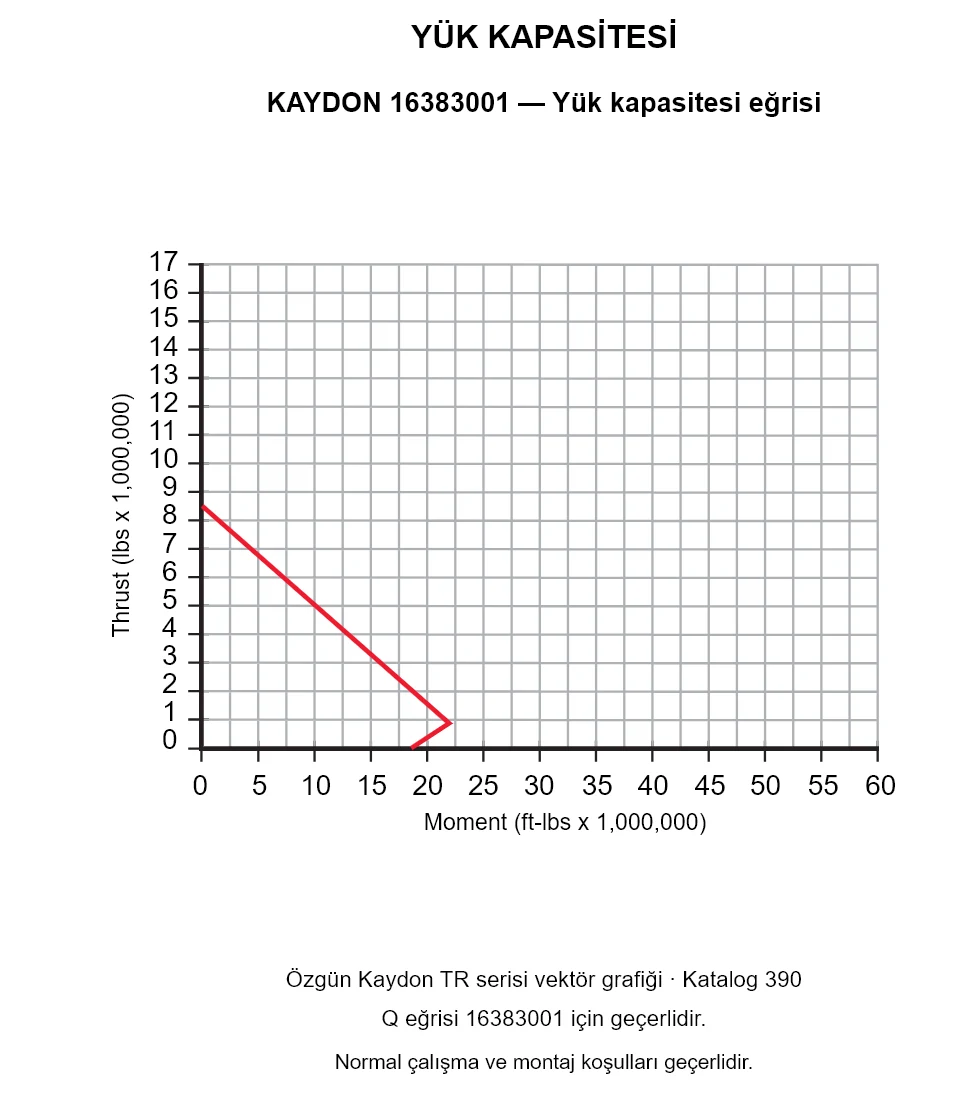

KAYDON 16383001 — Yük kapasitesi eğrisi
KAYDON 16383001 — Yük kapasitesi eğrisi
KAYDON 16383001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16383001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
