Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

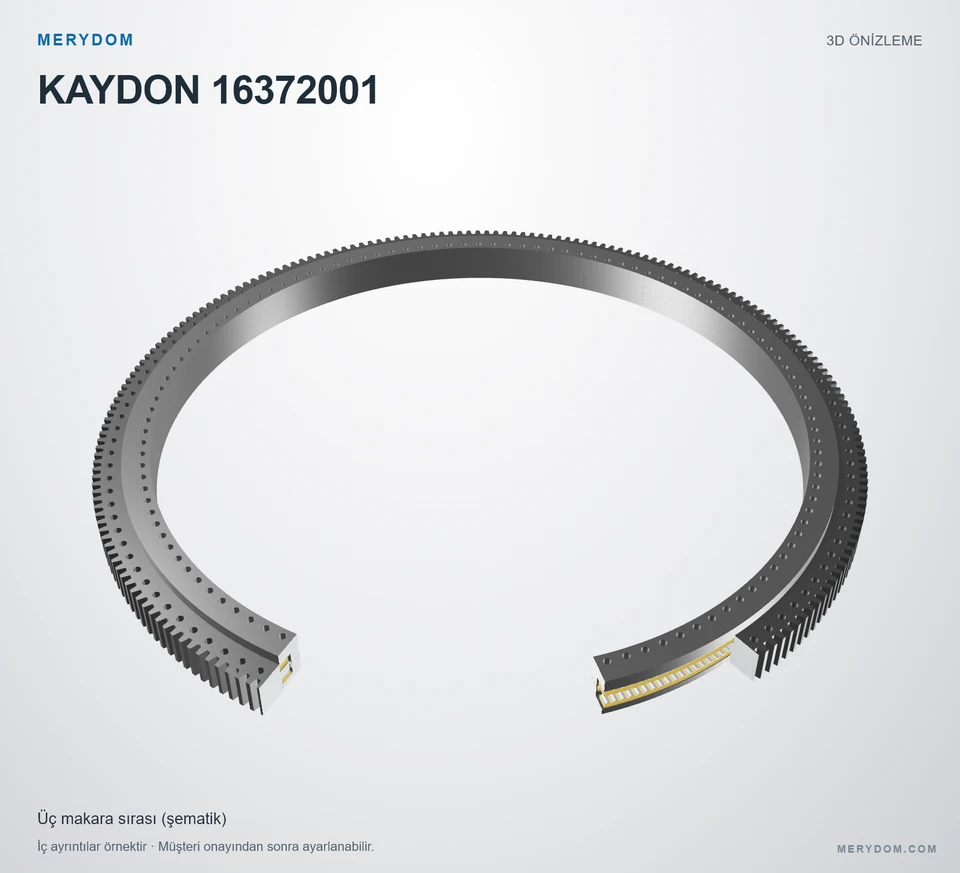

Kaydon 16372001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16372001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16372001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16372001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16372001.
- Overall OD (Do)
- 170.079 in
- Overall ID (di)
- 144.882 in
- Toplam yükseklik
- 9.941 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 120 / 120 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

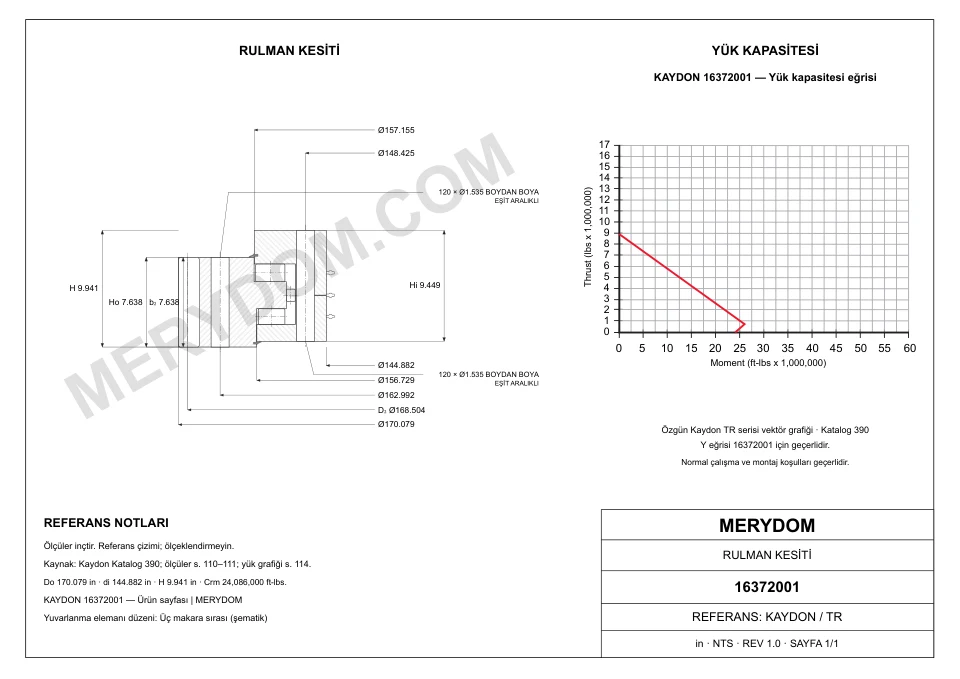

Boyutlar
- Toplam dış çap (Do)
- 170.079 inyaklaşık 4 320,01 mm
- Toplam iç çap (di)
- 144.882 inyaklaşık 3 680 mm
- Dış bilezik iç çapı (Di)
- 156.729 inyaklaşık 3 980,92 mm
- İç bilezik dış çapı (do)
- 157.155 inyaklaşık 3 991,74 mm
- Toplam yükseklik (H)
- 9.941 inyaklaşık 252,5 mm
- Montaj ağırlığı (G)
- 13830 lbyaklaşık 6 273,182 kg
- İç bilezik yüksekliği (Hi)
- 9.449 inyaklaşık 240 mm
- Dış bilezik yüksekliği (Ho)
- 7.638 inyaklaşık 194,01 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 162.992 inyaklaşık 4 140 mm
- İç bilezik cıvata dairesi (Li)
- 148.425 inyaklaşık 3 770 mm
Dişli
- Dişli hatve çapı (D2)
- 168.504 inyaklaşık 4 280 mm
- Diş sayısı (z2)
- 214
- Catalogue gear face width (b2)
- 7.638 inyaklaşık 194,01 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16372001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16372001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16372001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16372001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 170.079 inyaklaşık 4 320,01 mm |
| Toplam iç çap (di) | 144.882 inyaklaşık 3 680 mm |
| Toplam yükseklik (H) | 9.941 inyaklaşık 252,5 mm |
| İç bilezik yüksekliği (Hi) | 9.449 inyaklaşık 240 mm |
| Dış bilezik yüksekliği (Ho) | 7.638 inyaklaşık 194,01 mm |
| Dış bilezik iç çapı (Di) | 156.729 inyaklaşık 3 980,92 mm |
| İç bilezik dış çapı (do) | 157.155 inyaklaşık 3 991,74 mm |
| Dış bilezik cıvata dairesi (Lo) | 162.992 inyaklaşık 4 140 mm |
| İç bilezik cıvata dairesi (Li) | 148.425 inyaklaşık 3 770 mm |
| Dişli hatve çapı (D2) | 168.504 inyaklaşık 4 280 mm |
| Montaj ağırlığı (G) | 13830 lbyaklaşık 6 273,182 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 111600 lbfyaklaşık 496,42 kN |
| Moment yük kapasitesi (Crm) | 24086000 ft·lbfyaklaşık 32 656,23 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 120 delik · 1.535 |
| İç bilezik cıvata delikleri (ni) | 120 delik · 1.535 |
| Dişli | |
| Hatve sistemi | MODULE |
| Source module (m) | Modül 20 (kaynak (20)) |
| Diş sayısı (z2) | 214 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

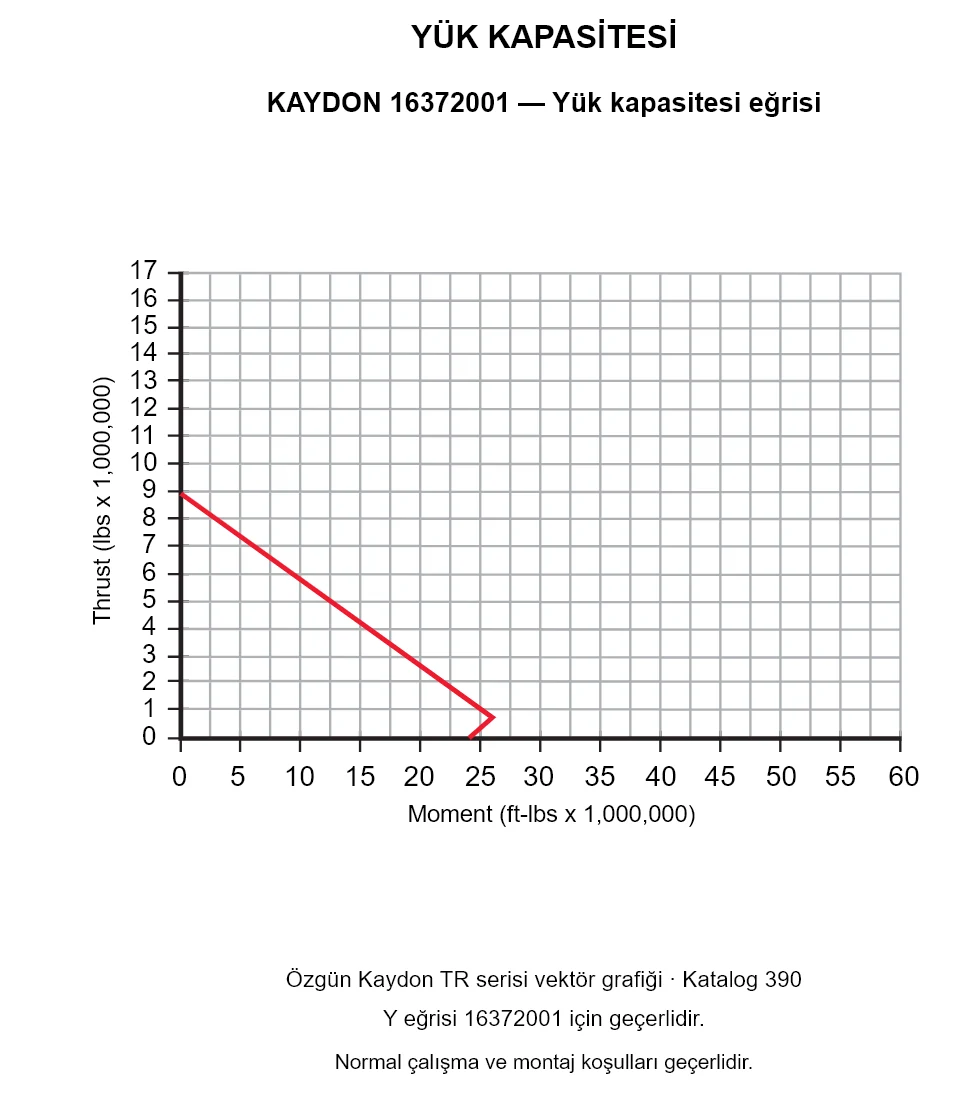

KAYDON 16372001 — Yük kapasitesi eğrisi
KAYDON 16372001 — Yük kapasitesi eğrisi
KAYDON 16372001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16372001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
