MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon 16372001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16372001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16372001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

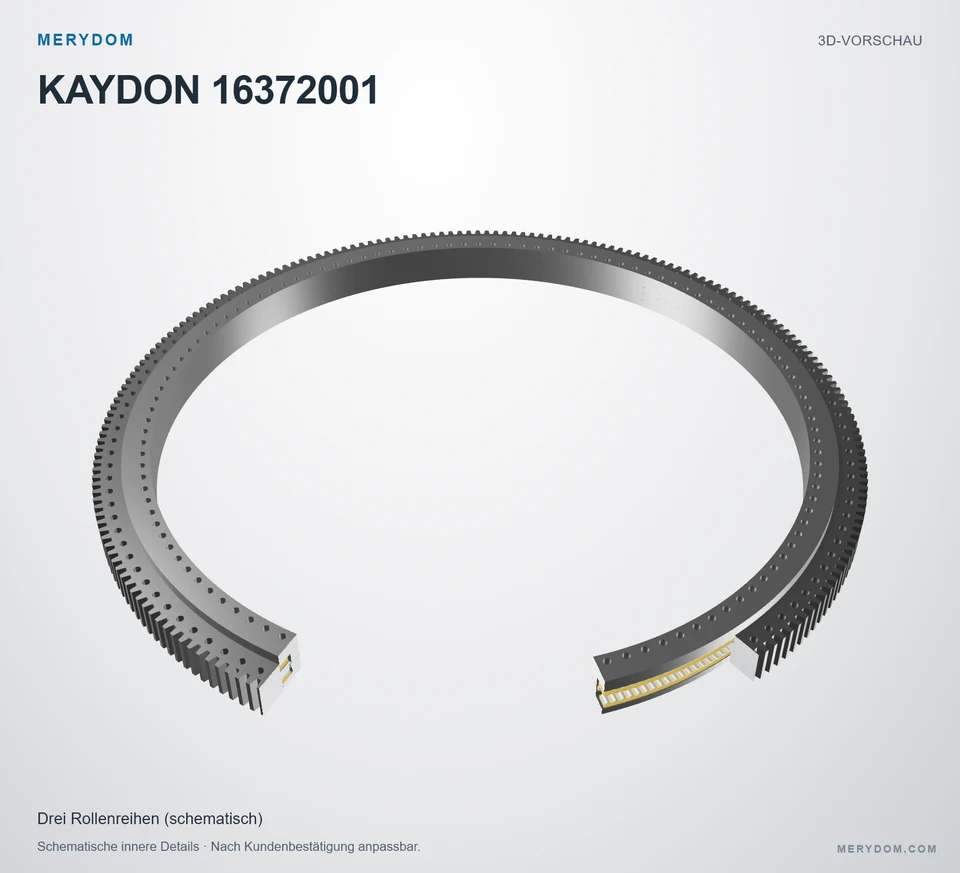

KAYDON 16372001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16372001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16372001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
170.079 in
Overall ID (di)
144.882 in
Gesamthöhe
9.941 in
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
120 / 120 außen / innen
Lagerbauart
Dreireihiges Rollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

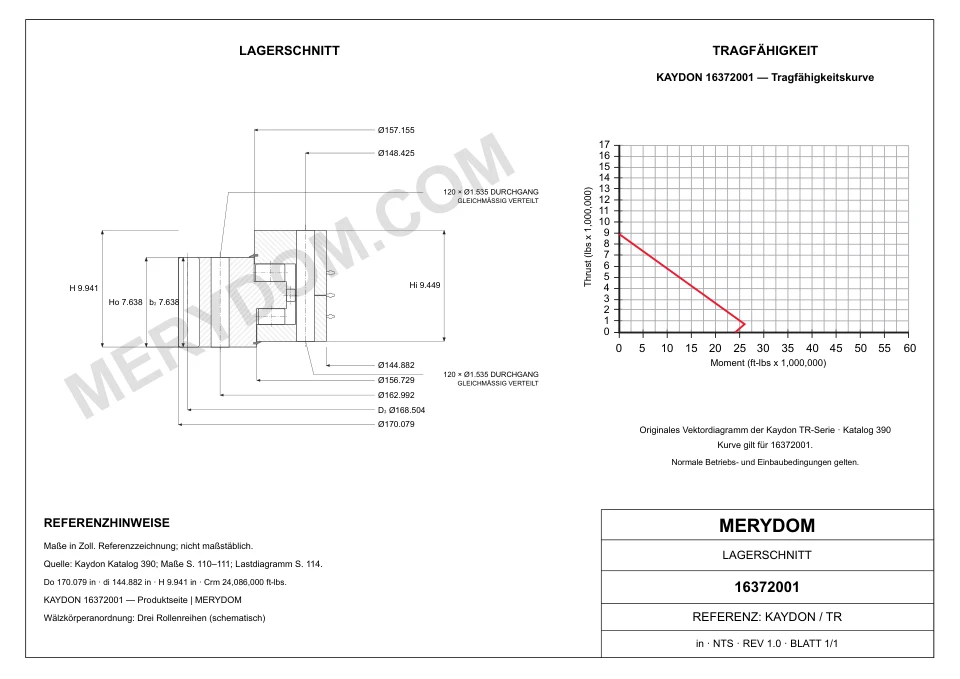

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
170.079 inca. 4.320,01 mm
Gesamt-Innendurchmesser (di)
144.882 inca. 3.680 mm
Innendurchmesser des Außenrings (Di)
156.729 inca. 3.980,92 mm
Außendurchmesser des Innenrings (do)
157.155 inca. 3.991,74 mm
Gesamthöhe (H)
9.941 inca. 252,5 mm
Gesamtgewicht (G)
13830 lbca. 6.273,182 kg
Innenringhöhe (Hi)
9.449 inca. 240 mm
Außenringhöhe (Ho)
7.638 inca. 194,01 mm

Befestigung

Lochkreis Außenring (Lo)
162.992 inca. 4.140 mm
Lochkreis Innenring (Li)
148.425 inca. 3.770 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
168.504 inca. 4.280 mm
Zähnezahl (z2)
214
Catalogue gear face width (b2)
7.638 inca. 194,01 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16372001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16372001
Zertifiziert austauschbar mitKaydon 16372001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieTr Serie
Referenzmodell16372001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionDreireihiges Rollenlager
VerzahnungsartAußenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)170.079 inca. 4.320,01 mm
Gesamt-Innendurchmesser (di)144.882 inca. 3.680 mm
Gesamthöhe (H)9.941 inca. 252,5 mm
Innenringhöhe (Hi)9.449 inca. 240 mm
Außenringhöhe (Ho)7.638 inca. 194,01 mm
Innendurchmesser des Außenrings (Di)156.729 inca. 3.980,92 mm
Außendurchmesser des Innenrings (do)157.155 inca. 3.991,74 mm
Lochkreis Außenring (Lo)162.992 inca. 4.140 mm
Lochkreis Innenring (Li)148.425 inca. 3.770 mm
Teilkreisdurchmesser der Verzahnung (D2)168.504 inca. 4.280 mm
Gesamtgewicht (G)13830 lbca. 6.273,182 kg
Tragzahlen
Maximale Zahnkraft (Fz)111600 lbfca. 496,42 kN
Momententragzahl (Crm)24086000 ft·lbfca. 32.656,23 kN·m
Befestigung
Schraubenbohrungen Außenring (no)120 Bohrungen · 1.535
Schraubenbohrungen Innenring (ni)120 Bohrungen · 1.535
Verzahnung
TeilungssystemMODULE
Source module (m)Modul 20 (Quelle (20))
Zähnezahl (z2)214
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

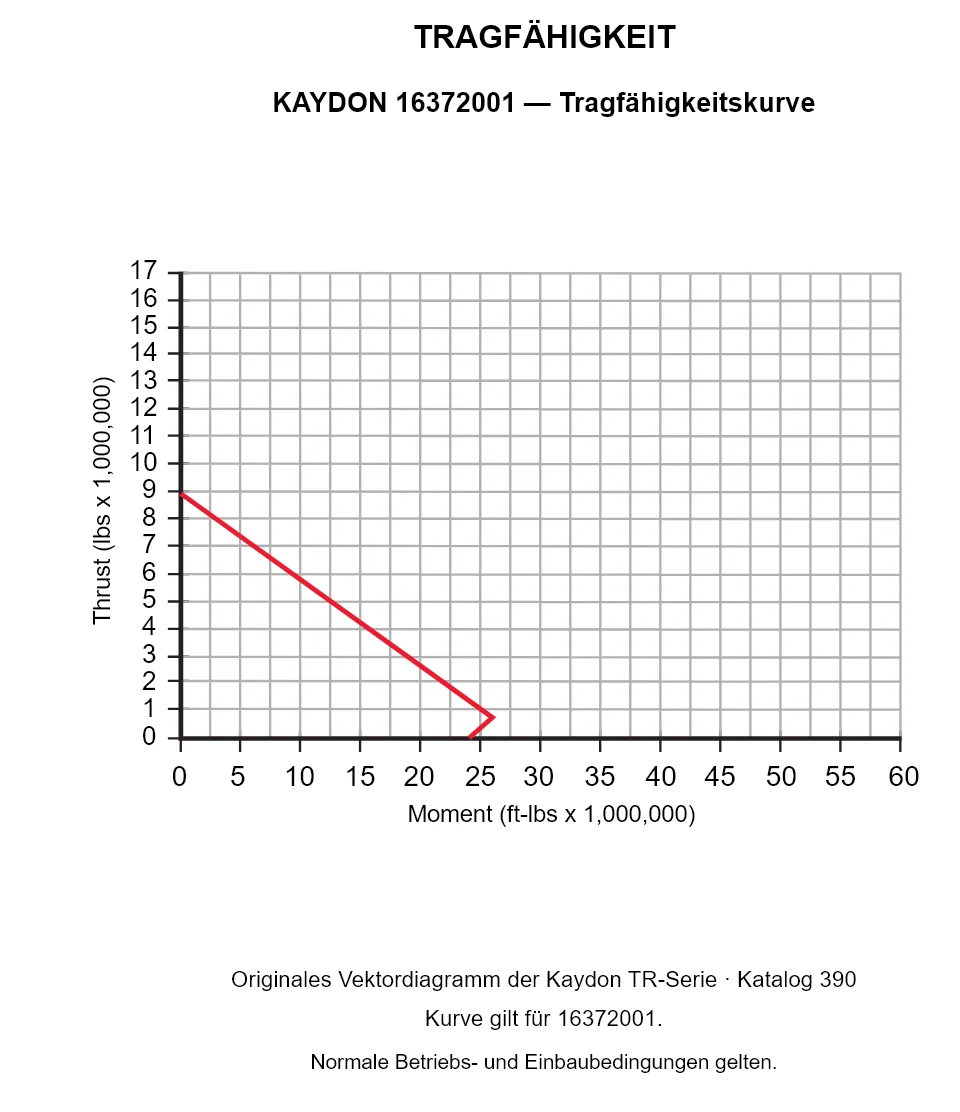

KAYDON 16372001 — Tragfähigkeitskurve

KAYDON 16372001 — Tragfähigkeitskurve

KAYDON 16372001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16372001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16372001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
