Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

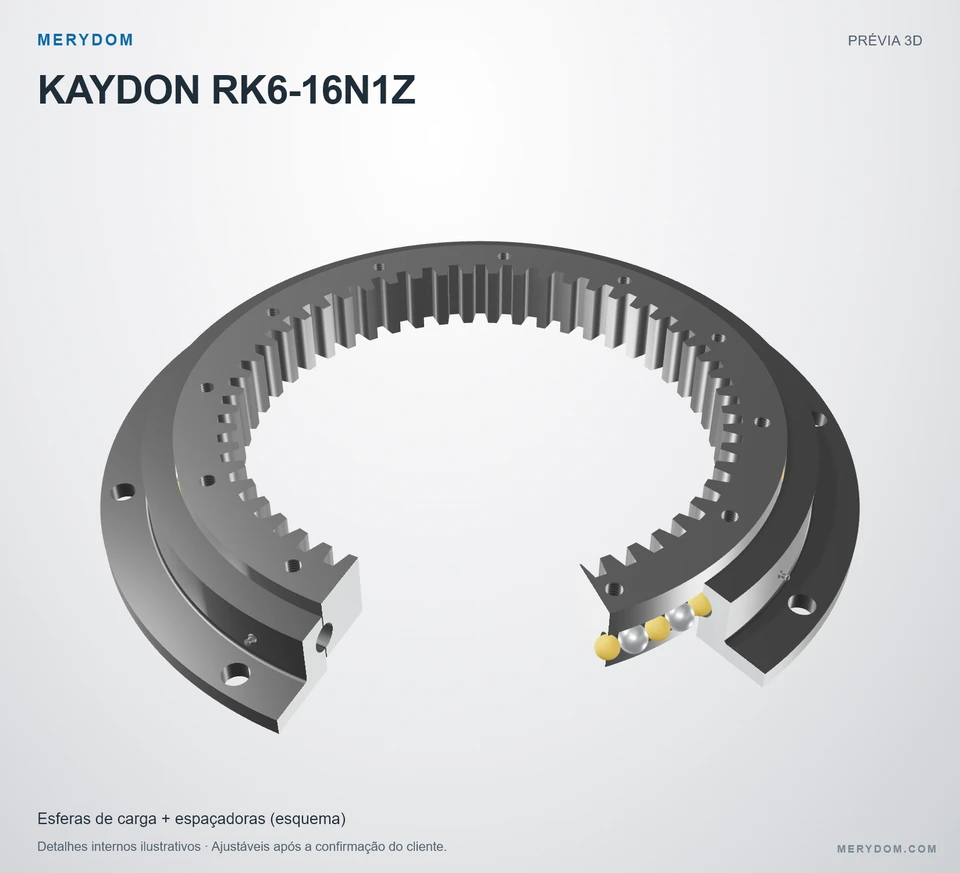

MERYDOM RK6-16N1Z
Verificado no nível 3Verificado em fábrica pela MERYDOM para intercâmbio com Kaydon RK6-16N1Z. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
RK6-16N1Z
Verificado pela MERYDOMVerificação de engenharia · Rev. 1.0Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon RK6-16N1Z.
- Overall OD (Do)
- 20.390 in
- Overall ID (di)
- 12.850 in
- Altura total
- 2.205 in
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 8 / 12 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | RK6-16N1Z |
| Certificado como intercambiável com | Kaydon RK6-16N1Z |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-15 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | RK Série |
| Modelo de referência | RK6-16N1Z |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Do) | 20.390 in517.906 mm |
| Diâmetro interno total (di) | 12.850 in326.39 mm |
| Altura total (H) | 2.205 in56.007 mm |
| Diâmetro externo do corpo do anel externo (Dr) | 17.870 in453.898 mm |
| Diâmetro interno do anel externo (Di) | 16.220 in411.988 mm |
| Diâmetro externo do anel interno (do) | 16.140 in409.956 mm |
| Círculo de parafusos do anel externo (Lo) | 19.250 in488.95 mm |
| Círculo de parafusos do anel interno (Li) | 14.880 in377.952 mm |
| Diâmetro primitivo da engrenagem (D2) | 13.250 in336.55 mm |
| Peso do conjunto (G) | 65 lb29.484 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 6800 lbf30,247.907 N |
| Capacidade de carga de momento (Crm) | 22700 in22,700 |
| Montagem | |
| Furos de parafusos do anel externo (no) | 8 furos · 0.688 through, equally spaced |
| Furos de parafusos do anel interno (ni) | 12 furos · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Engrenagem | |
| Sistema de passo | DP |
| Passo diametral (Pd) | 4.00000000 DP |
| Módulo equivalente (m) | 6.35 mm |
| Número de dentes (z2) | 53 |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-15 por Departamento de Engenharia da MERYDOM.
CAPACIDADE DE CARGA DA SÉRIE

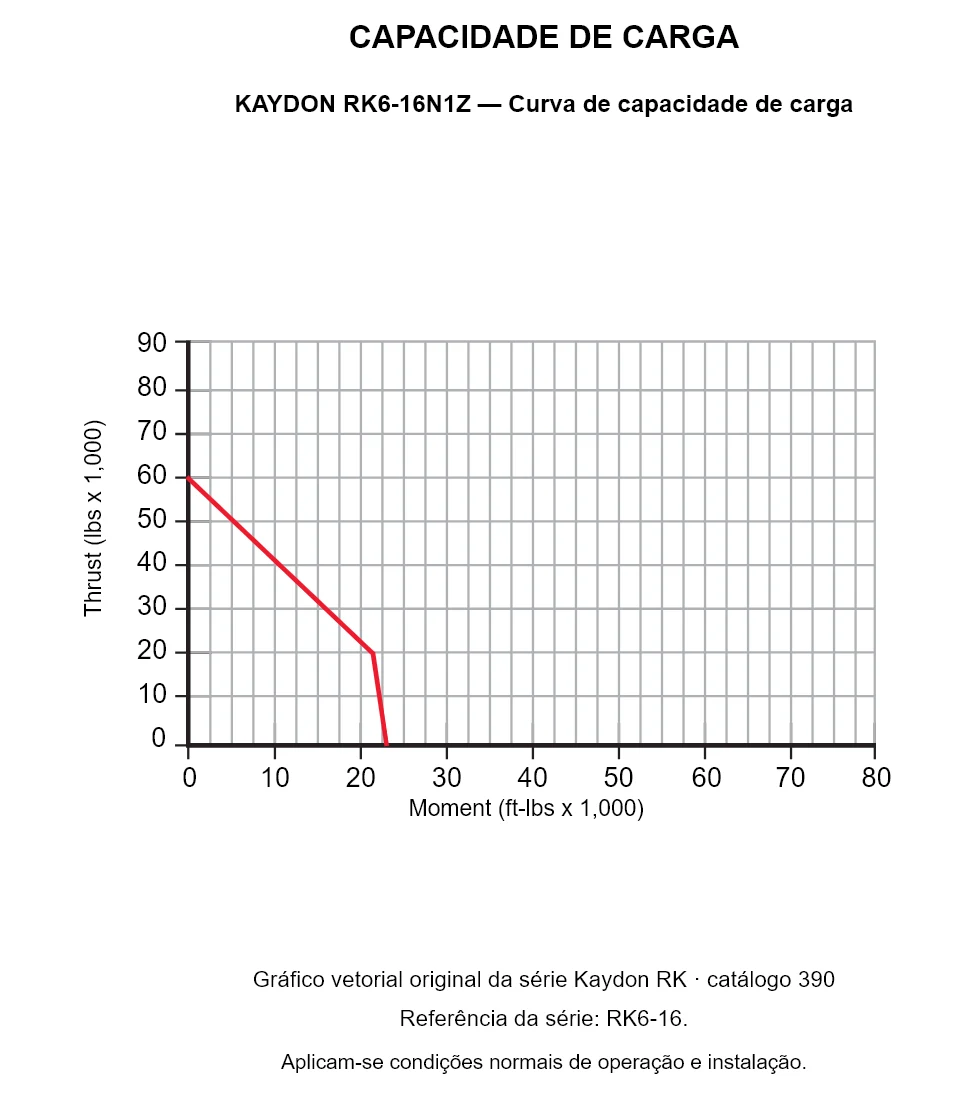

Gráfico de capacidade de carga da série RK
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções de material dos anéis: 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções de espaçadores em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- Revisão padrão do desenho aprovado: 1.0
- Data de certificação vinculada ao registro de importação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
