Drehverbindung als Ersatz für Kaydon RK6-16N1Z
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-16N1Z. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon RK6-16N1Z. Serie: Rk. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
RK6-16N1Z
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-16N1Z.
- Overall OD (Do)
- 20.390 in
- Overall ID (di)
- 12.850 in
- Gesamthöhe
- 2.205 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 8 / 12 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 20.390 inca. 517,9 mm
- Gesamt-Innendurchmesser (di)
- 12.850 inca. 326,4 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 17.870 inca. 453,9 mm
- Innendurchmesser des Außenrings (Di)
- 16.220 inca. 412 mm
- Außendurchmesser des Innenrings (do)
- 16.140 inca. 410 mm
- Gesamthöhe (H)
- 2.205 inca. 56,01 mm
- Gesamtgewicht (G)
- 65 lbca. 29,484 kg
- Innenringhöhe (Hi)
- 1.811 inca. 46 mm
- Außenringhöhe (Ho)
- 1.811 inca. 46 mm
Befestigung
- Lochkreis Außenring (Lo)
- 19.250 inca. 489 mm
- Lochkreis Innenring (Li)
- 14.880 inca. 378 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 13.250 inca. 336,6 mm
- Diametralteilung (Pd)
- 4
- Zähnezahl (z2)
- 53
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon RK6-16N1Z
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | RK6-16N1Z |
| Zertifiziert austauschbar mit | Kaydon RK6-16N1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Rk Serie |
| Referenzmodell | RK6-16N1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 20.390 inca. 517,9 mm |
| Gesamt-Innendurchmesser (di) | 12.850 inca. 326,4 mm |
| Gesamthöhe (H) | 2.205 inca. 56,01 mm |
| Innenringhöhe (Hi) | 1.811 inca. 46 mm |
| Außenringhöhe (Ho) | 1.811 inca. 46 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 17.870 inca. 453,9 mm |
| Innendurchmesser des Außenrings (Di) | 16.220 inca. 412 mm |
| Außendurchmesser des Innenrings (do) | 16.140 inca. 410 mm |
| Lochkreis Außenring (Lo) | 19.250 inca. 489 mm |
| Lochkreis Innenring (Li) | 14.880 inca. 378 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 13.250 inca. 336,6 mm |
| Gesamtgewicht (G) | 65 lbca. 29,484 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 6800 lbfca. 30,25 kN |
| Momententragzahl (Crm) | 22700 ft·lbfca. 30,78 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 8 Bohrungen · 0.688 through, equally spaced |
| Schraubenbohrungen Innenring (ni) | 12 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 4 DP |
| Äquivalentes Modul (derived reference only) (m) | 6.35 mm |
| Zähnezahl (z2) | 53 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

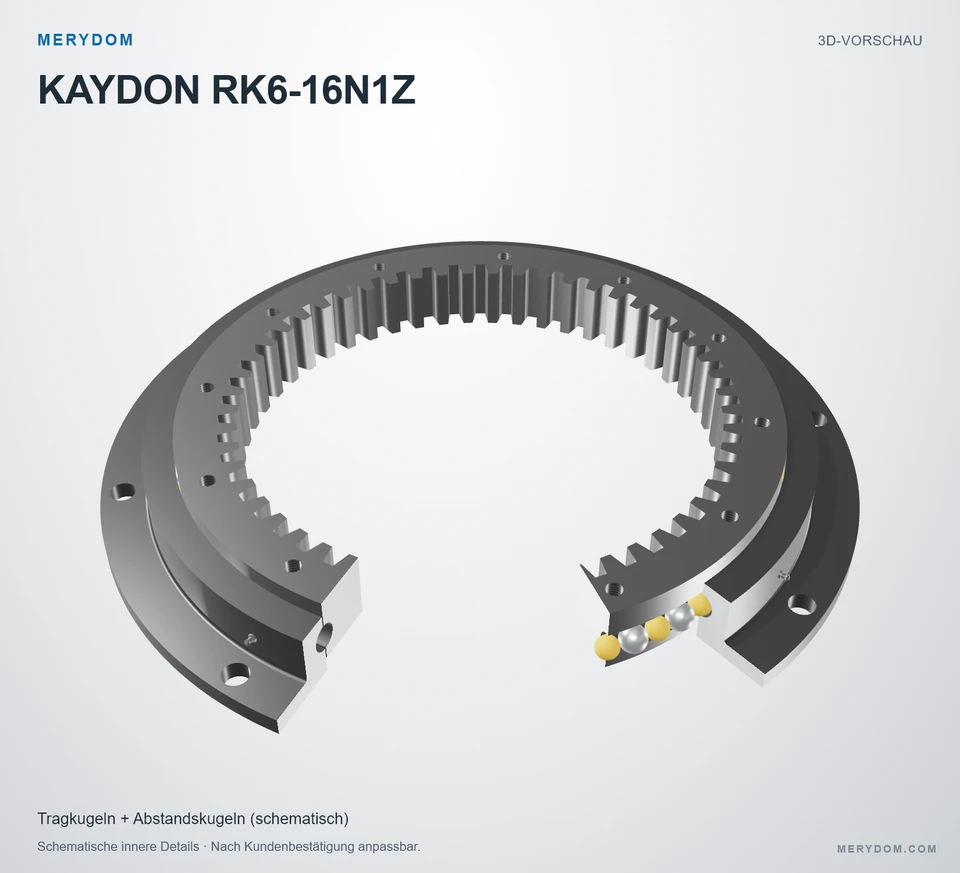

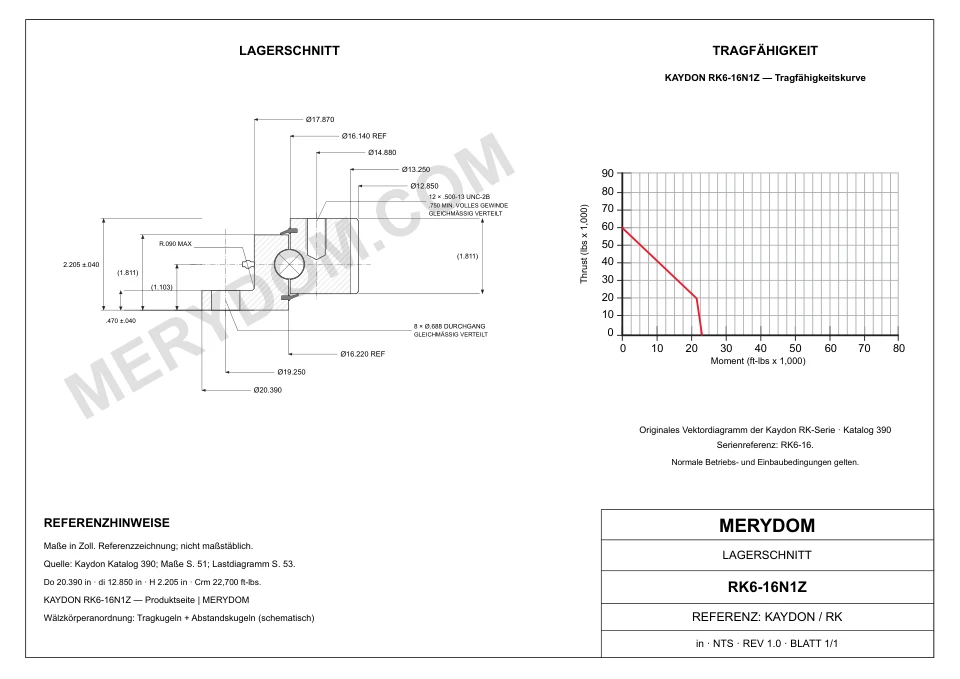

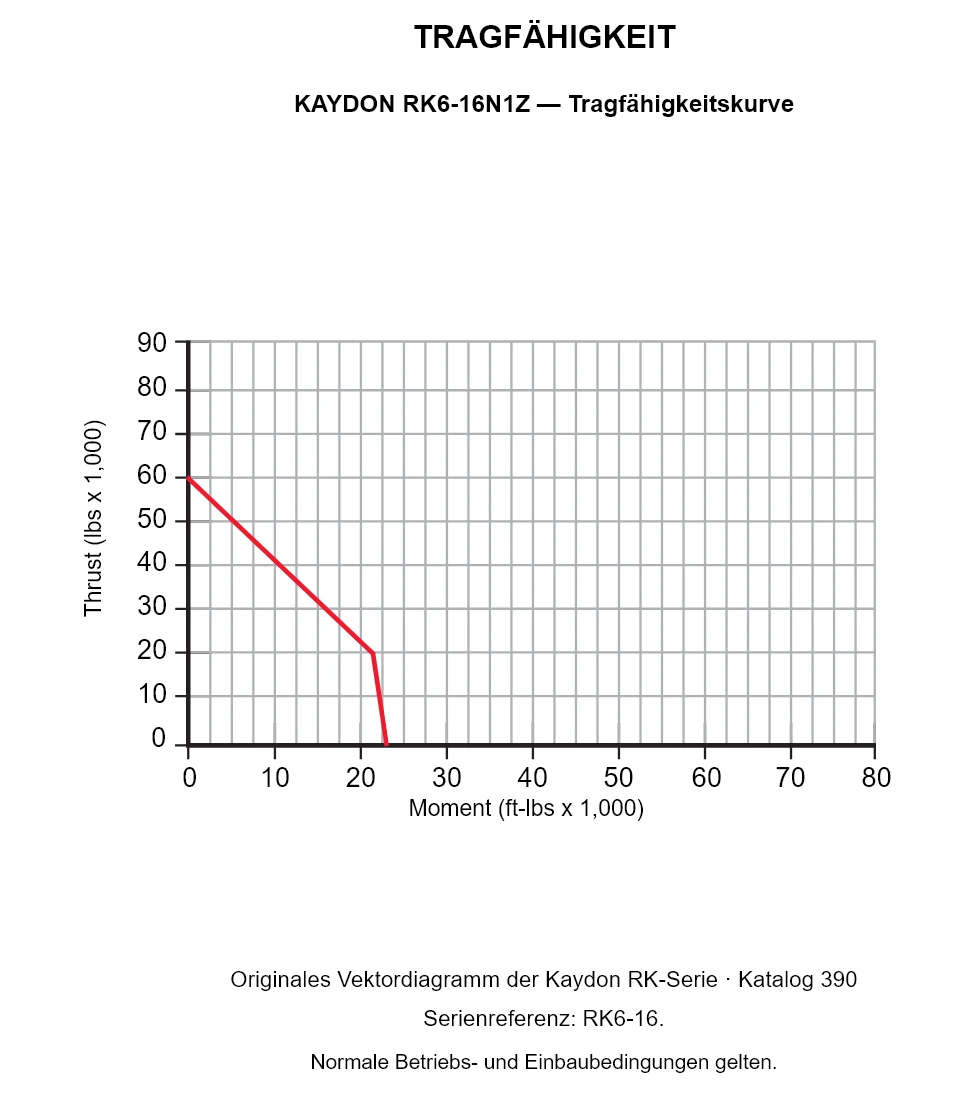

KAYDON RK6-16N1Z — Tragfähigkeitskurve
