MERYDOM RK6-16E1Z
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon RK6-16E1Z. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

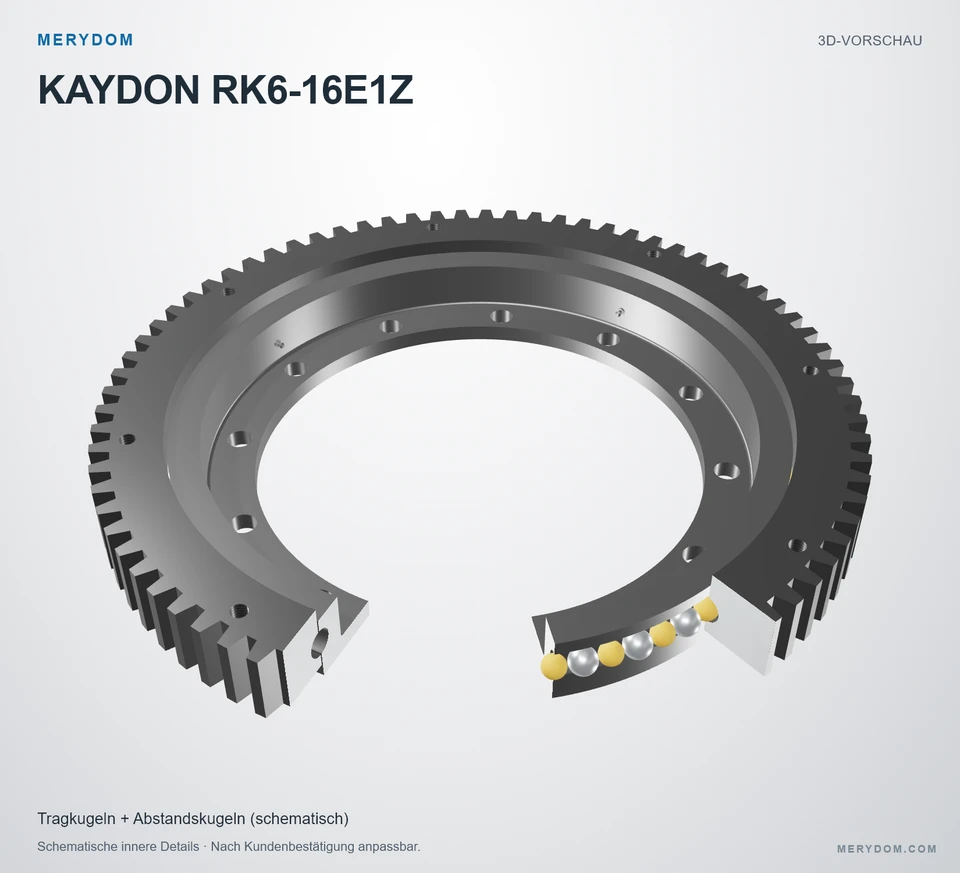

RK6-16E1Z
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-16E1Z.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 19.900 in
- Overall ID (di)
- 11.970 in
- Gesamthöhe
- 2.205 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 8 / 12 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

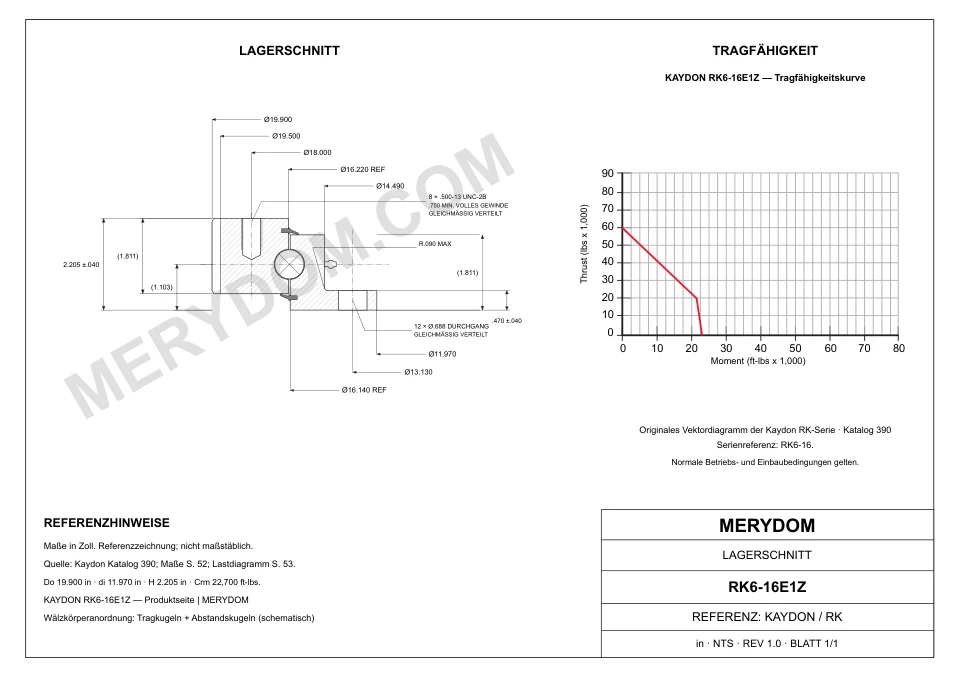

MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | RK6-16E1Z |
| Zertifiziert austauschbar mit | Kaydon RK6-16E1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | RK Serie |
| Referenzmodell | RK6-16E1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 19.900 in505.46 mm |
| Gesamt-Innendurchmesser (di) | 11.970 in304.038 mm |
| Gesamthöhe (H) | 2.205 in56.007 mm |
| Innendurchmesser des Außenrings (Di) | 16.220 in411.988 mm |
| Außendurchmesser des Innenrings (do) | 16.140 in409.956 mm |
| Innendurchmesser des Innenringkörpers (dr) | 14.490 in368.046 mm |
| Lochkreis Außenring (Lo) | 18.000 in457.2 mm |
| Lochkreis Innenring (Li) | 13.130 in333.502 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 19.500 in495.3 mm |
| Assembly weight (G) | 72 lb32.659 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 5560 lbf24,732.112 N |
| Momententragzahl (Crm) | 22700 in22,700 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 8 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Schraubenbohrungen Innenring (ni) | 12 Bohrungen · 0.688 through, equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 4.00000000 DP |
| Äquivalentes Modul (m) | 6.35 mm |
| Zähnezahl (z2) | 78 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

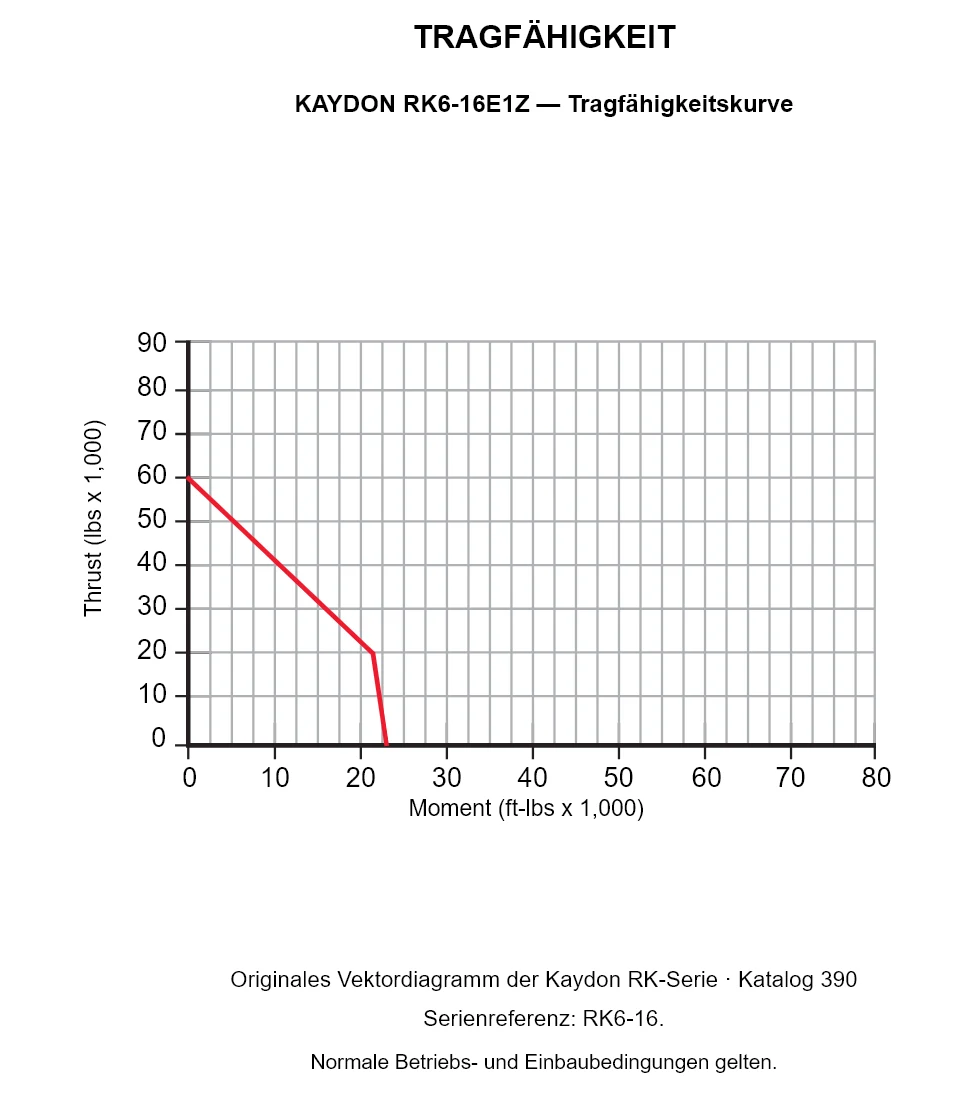

Traglastdiagramm der Serie RK
