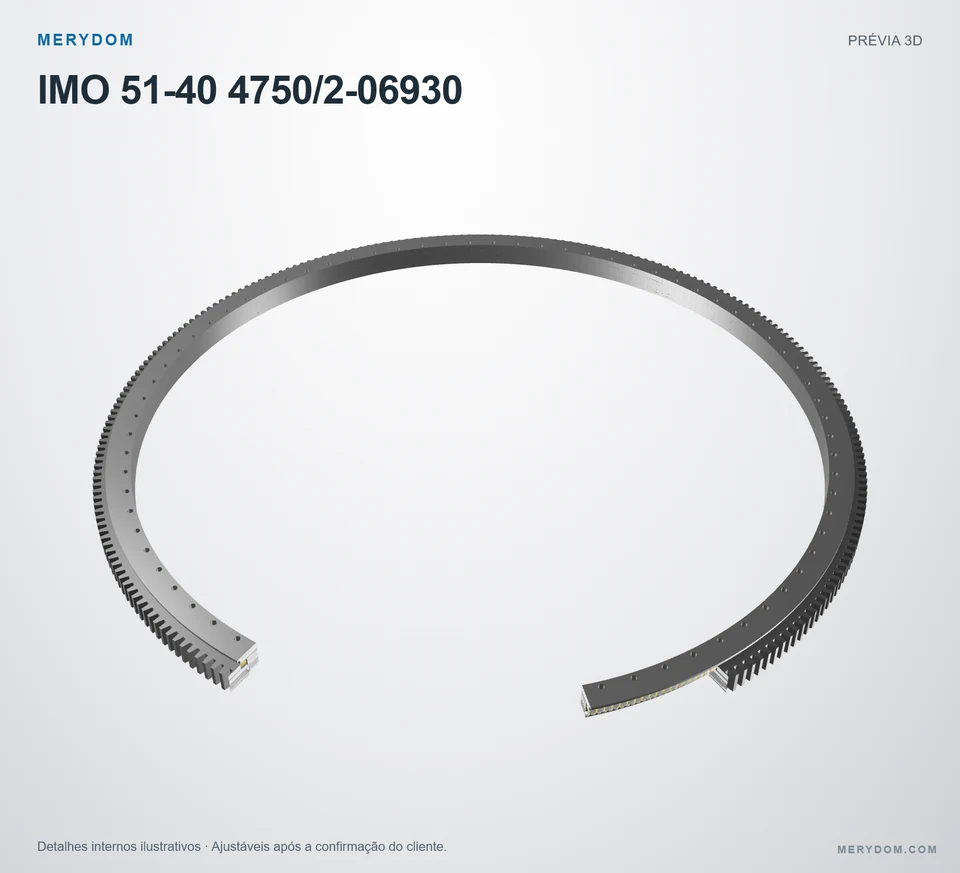

Rolamento de giro de substituição para IMO 51-40 4750/2-06930
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 51-40 4750/2-06930. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: IMO 51-40 4750/2-06930. Série: 540. Estrutura do rolamento: Combinação de rolos e esferas. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
51-40 4750/2-06930
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 51-40 4750/2-06930.
- Overall OD (Do)
- 5016 mm
- Overall ID (di)
- 4526 mm
- Altura total
- 183 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 76 / 76 externo / interno
- Projeto do rolamento
- Combinação de rolos e esferas
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Da)
- 5.016 mm
- Diâmetro interno total (di)
- 4.526 mm
- Peso do conjunto (G)
- 3.796 kg
- Altura total (H)
- 183 mm
- Diâmetro interno do anel externo (Di)
- 4.700 mm
- Diâmetro externo do anel interno (da)
- 4.806 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 4.852 mm
- Círculo de parafusos do anel interno (Li)
- 4.598 mm
- Furos de montagem do anel externo (na)
- 76
- Furos de montagem do anel interno (n)
- 76
- Especificação dos furos de montagem do anel externo (Ma)
- M33
- Diâmetro dos furos do anel interno (Øi)
- 36 mm
Engrenagem
- Diâmetro primitivo da engrenagem (d)
- 4.960 mm
- Módulo da engrenagem (m)
- 20 mm
- Número de dentes (z)
- 248
- Coeficiente de deslocamento do perfil (x)
- 0,5
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro IMO 51-40 4750/2-06930
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 51-40 4750/2-06930 |
| Certificado como intercambiável com | IMO 51-40 4750/2-06930 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | 540 Série |
| Modelo de referência | 51-40 4750/2-06930 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Combinação de rolos e esferas |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Da) | 5.016 mm |
| Diâmetro interno total (di) | 4.526 mm |
| Peso do conjunto (G) | 3.796 kg |
| Altura total (H) | 183 mm |
| Diâmetro interno do anel externo (Di) | 4.700 mm |
| Diâmetro externo do anel interno (da) | 4.806 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 4.852 mm |
| Círculo de parafusos do anel interno (Li) | 4.598 mm |
| Furos de montagem do anel externo (na) | 76 |
| Furos de montagem do anel interno (n) | 76 |
| Especificação dos furos de montagem do anel externo (Ma) | M33 |
| Diâmetro dos furos do anel interno (Øi) | 36 mm |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d) | 4.960 mm |
| Módulo da engrenagem (m) | 20 mm |
| Número de dentes (z) | 248 |
| Coeficiente de deslocamento do perfil (x) | 0,5 |
| Capacidades | |
| Força circunferencial permitida, normal (fz_norm) | 253 kN |
| Força circunferencial permitida, máxima (fz_max) | 450 kN |
| Capacidade de carga radial estática (Co_rad) | 1.570 kN |
| Capacidade de carga axial estática, tração (Co_ax_T) | 49.990 kN |
| Capacidade de carga axial estática, compressão (Co_ax_H) | 8.402 kN |
| Capacidade de carga radial dinâmica (C_rad) | 460 kN |
| Capacidade de carga axial dinâmica, tração (C_ax_T) | 7.877 kN |
| Capacidade de carga axial dinâmica, compressão (C_ax_H) | 876 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

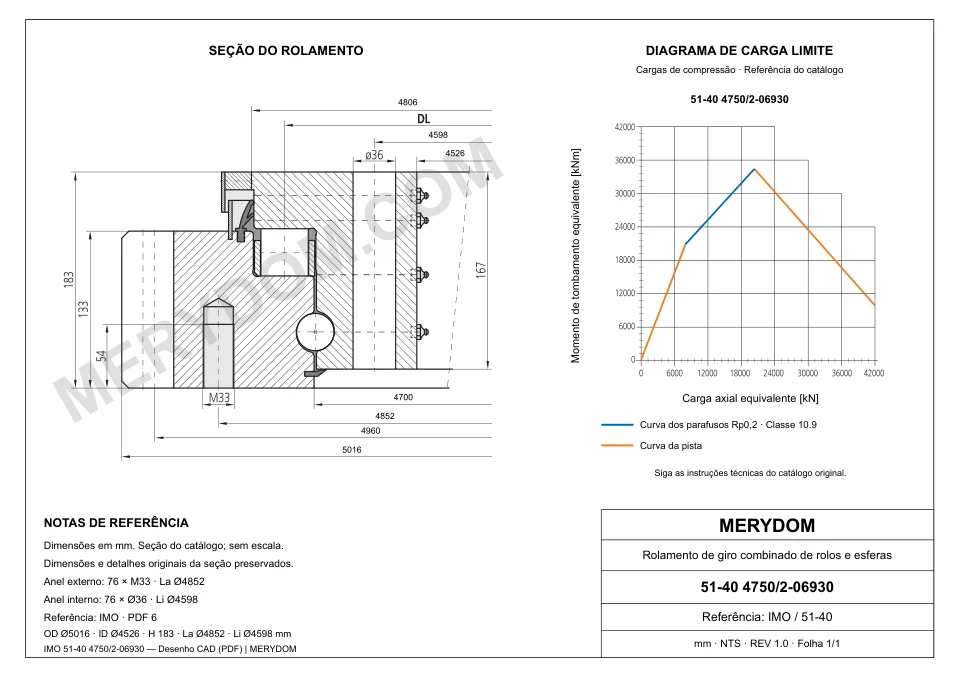

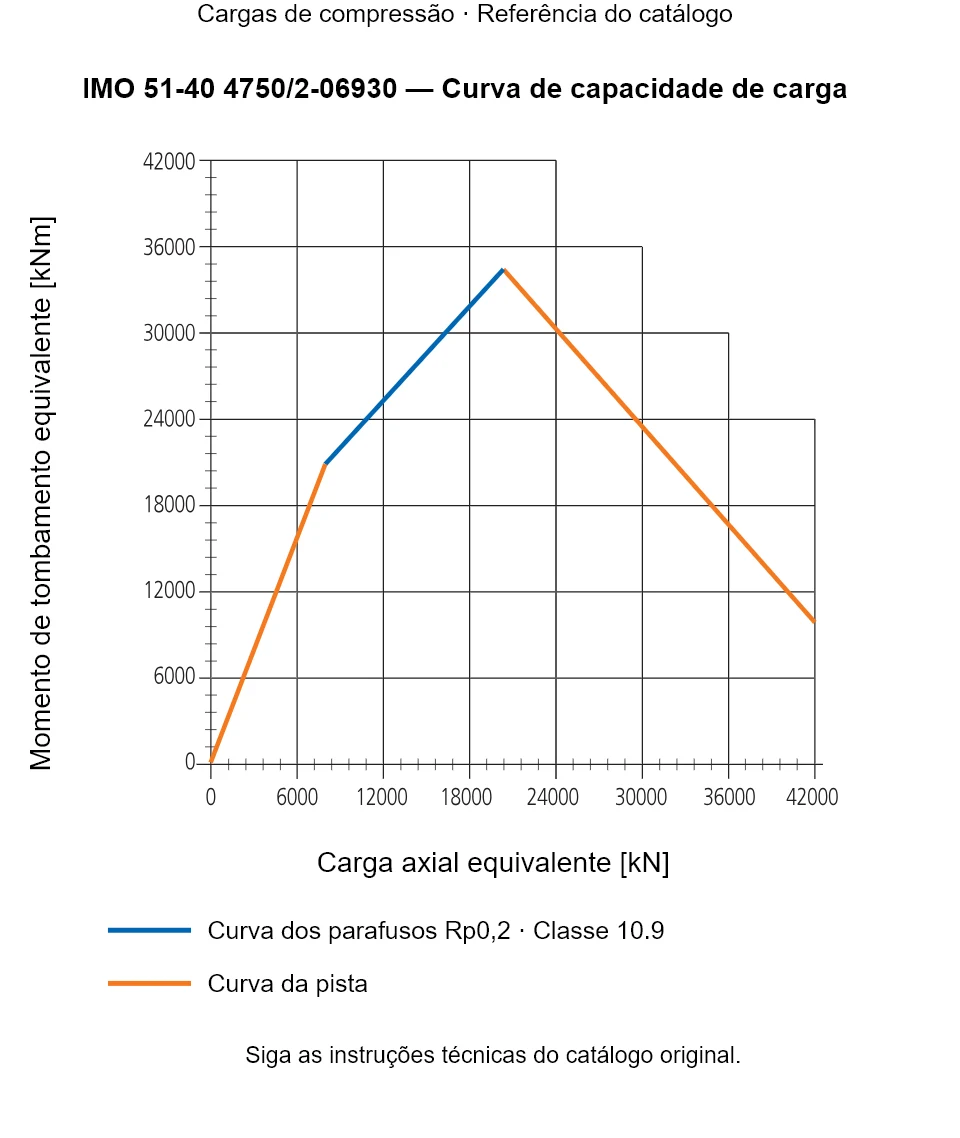

IMO 51-40 4750/2-06930 — Curva de capacidade de carga
IMO 51-40 4750/2-06930 — Curva de capacidade de carga
IMO 51-40 4750/2-06930 — Curva de capacidade de carga · Cargas de compressão · Referência do catálogo. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para IMO 51-40 4750/2-06930
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
