Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 51-40 4750/2-06930
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 51-40 4750/2-06930. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
51-40 4750/2-06930

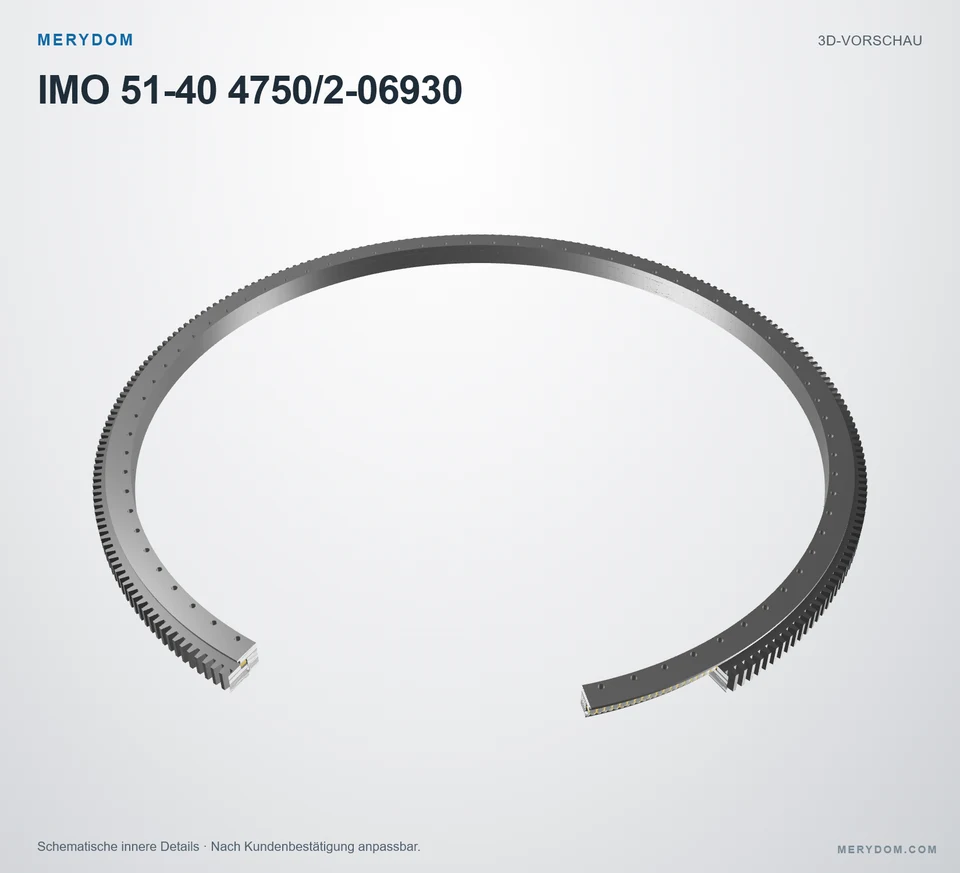

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 51-40 4750/2-06930.
- Overall OD (Do)
- 5016 mm
- Overall ID (di)
- 4526 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 76 / außen / innen
- Lagerbauart
- Rollen-/Kugel-Kombination
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

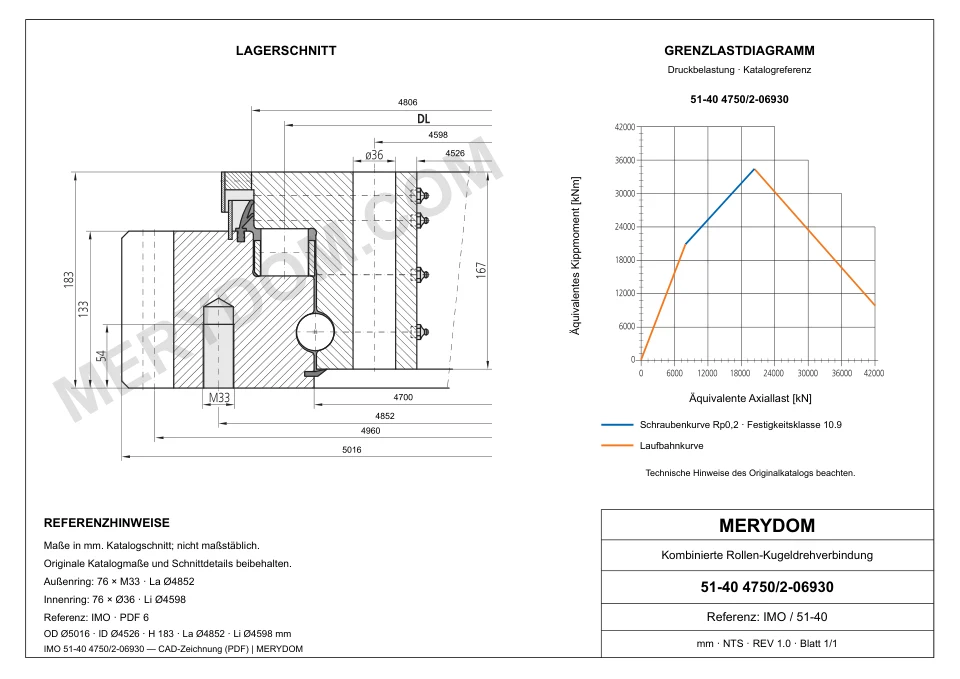

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 5016 mm5,016 mm
- Gesamt-Innendurchmesser (di)
- 4526 mm4,526 mm
- Gesamtgewicht (G)
- 3796 kg3,796 kg
Befestigung
- Lochkreis Außenring (La)
- 4852 mm4,852 mm
- Lochkreis Innenring (Li)
- 4598 mm4,598 mm
- Montagebohrungen am Außenring (na)
- 76
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 4960 mm4,960 mm
- Verzahnungsmodul (m)
- 20 mm
- Zähnezahl (z)
- 248
- Addendum modification coefficient (x)
- +0.500.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 51-40 4750/2-06930 |
| Zertifiziert austauschbar mit | IMO 51-40 4750/2-06930 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 540 Serie |
| Referenzmodell | 51-40 4750/2-06930 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Rollen-/Kugel-Kombination |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 5016 mm5,016 mm |
| Gesamt-Innendurchmesser (di) | 4526 mm4,526 mm |
| Gesamtgewicht (G) | 3796 kg3,796 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 4852 mm4,852 mm |
| Lochkreis Innenring (Li) | 4598 mm4,598 mm |
| Montagebohrungen am Außenring (na) | 76 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4960 mm4,960 mm |
| Verzahnungsmodul (m) | 20 mm |
| Zähnezahl (z) | 248 |
| Addendum modification coefficient (x) | +0.500.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 253 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 450 kN |
| Static radial load rating (Co_rad) | 1570 kN1,570 kN |
| Static axial load rating, tension (Co_ax_T) | 49990 kN49,990 kN |
| Static axial load rating, compression (Co_ax_H) | 8402 kN8,402 kN |
| Dynamic radial load rating (C_rad) | 460 kN |
| Dynamic axial load rating, tension (C_ax_T) | 7877 kN7,877 kN |
| Dynamic axial load rating, compression (C_ax_H) | 876 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

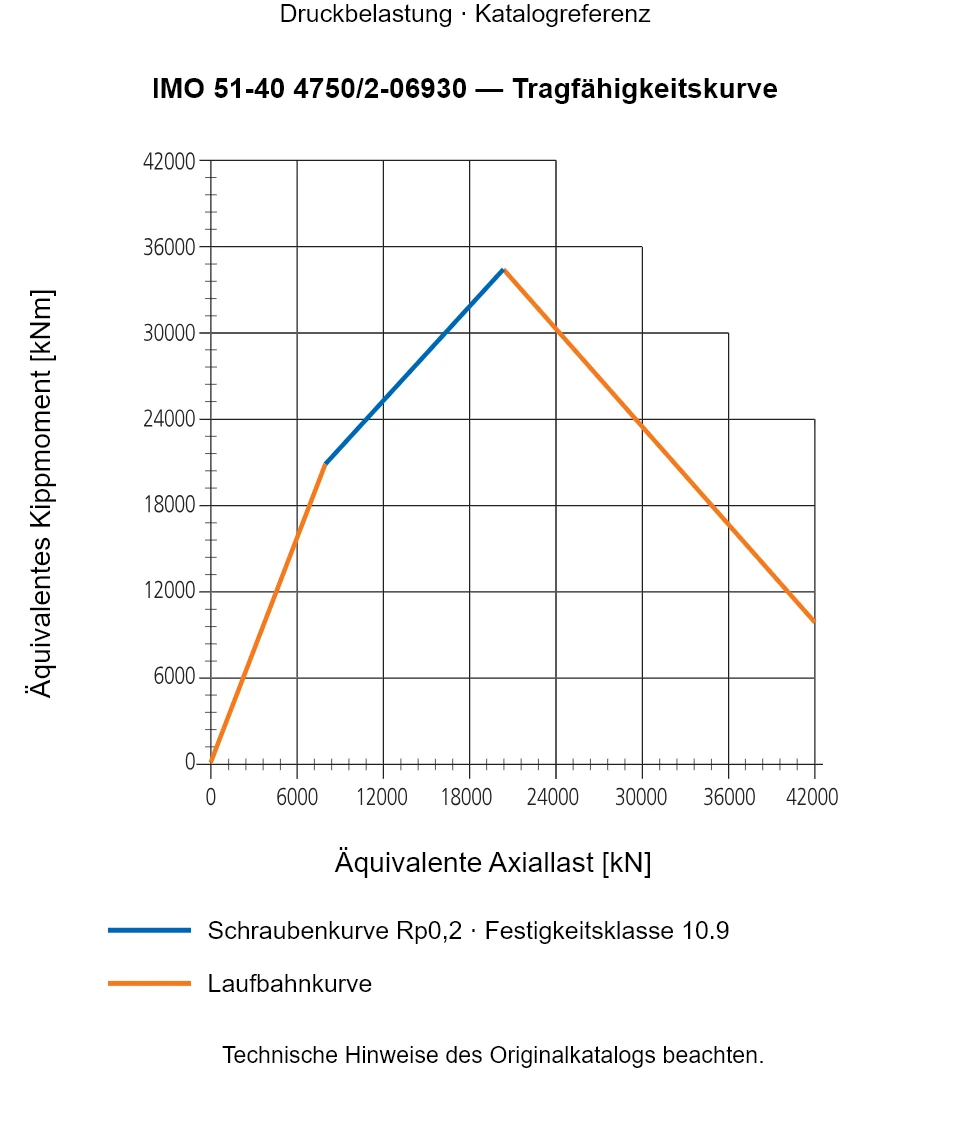

Traglastdiagramm der Serie 540
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
