Cuscinetto di rotazione sostitutivo per Kaydon 16388001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16388001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16388001. Serie: Tr. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16388001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16388001.
- Overall OD (Do)
- 233.000 in
- Overall ID (di)
- 203.000 in
- Altezza totale
- 11.750 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 150 / 150 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

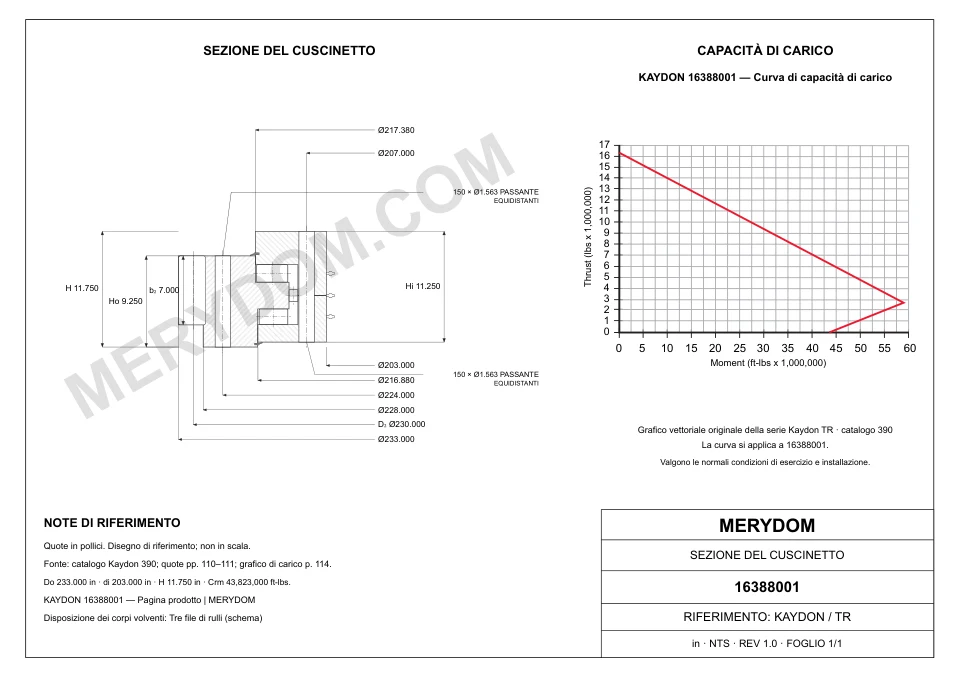

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 233.000 incirca 5.918 mm
- Diametro interno totale (di)
- 203.000 incirca 5.156 mm
- Diametro esterno corpo anello esterno (Dr)
- 228.000 incirca 5.791 mm
- Diametro interno anello esterno (Di)
- 216.880 incirca 5.508,8 mm
- Diametro esterno anello interno (do)
- 217.380 incirca 5.521,5 mm
- Altezza totale (H)
- 11.750 incirca 298,5 mm
- Peso del gruppo (G)
- 25500 lbcirca 11.566,605 kg
- Altezza dell’anello interno (Hi)
- 11.250 incirca 285,8 mm
- Altezza dell’anello esterno (Ho)
- 9.250 incirca 235 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 224.000 incirca 5.690 mm
- Circonferenza bulloni anello interno (Li)
- 207.000 incirca 5.258 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 230.000 incirca 5.842 mm
- Passo diametrale (Pd)
- 1
- Numero di denti (z2)
- 230
- Catalogue gear face width (b2)
- 7.000 incirca 178 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16388001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16388001 |
| Certificato intercambiabile con | Kaydon 16388001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Tr Serie |
| Modello di riferimento | 16388001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 233.000 incirca 5.918 mm |
| Diametro interno totale (di) | 203.000 incirca 5.156 mm |
| Altezza totale (H) | 11.750 incirca 298,5 mm |
| Altezza dell’anello interno (Hi) | 11.250 incirca 285,8 mm |
| Altezza dell’anello esterno (Ho) | 9.250 incirca 235 mm |
| Diametro esterno corpo anello esterno (Dr) | 228.000 incirca 5.791 mm |
| Diametro interno anello esterno (Di) | 216.880 incirca 5.508,8 mm |
| Diametro esterno anello interno (do) | 217.380 incirca 5.521,5 mm |
| Circonferenza bulloni anello esterno (Lo) | 224.000 incirca 5.690 mm |
| Circonferenza bulloni anello interno (Li) | 207.000 incirca 5.258 mm |
| Diametro primitivo dentatura (D2) | 230.000 incirca 5.842 mm |
| Peso del gruppo (G) | 25500 lbcirca 11.566,605 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 130300 lbfcirca 579,6 kN |
| Capacità di carico a momento (Crm) | 43823000 ft·lbfcirca 59.416,01 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 150 fori · 1.563 |
| Fori bulloni anello interno (ni) | 150 fori · 1.563 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 1 DP |
| Modulo equivalente (derived reference only) (m) | 25.4 mm |
| Numero di denti (z2) | 230 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

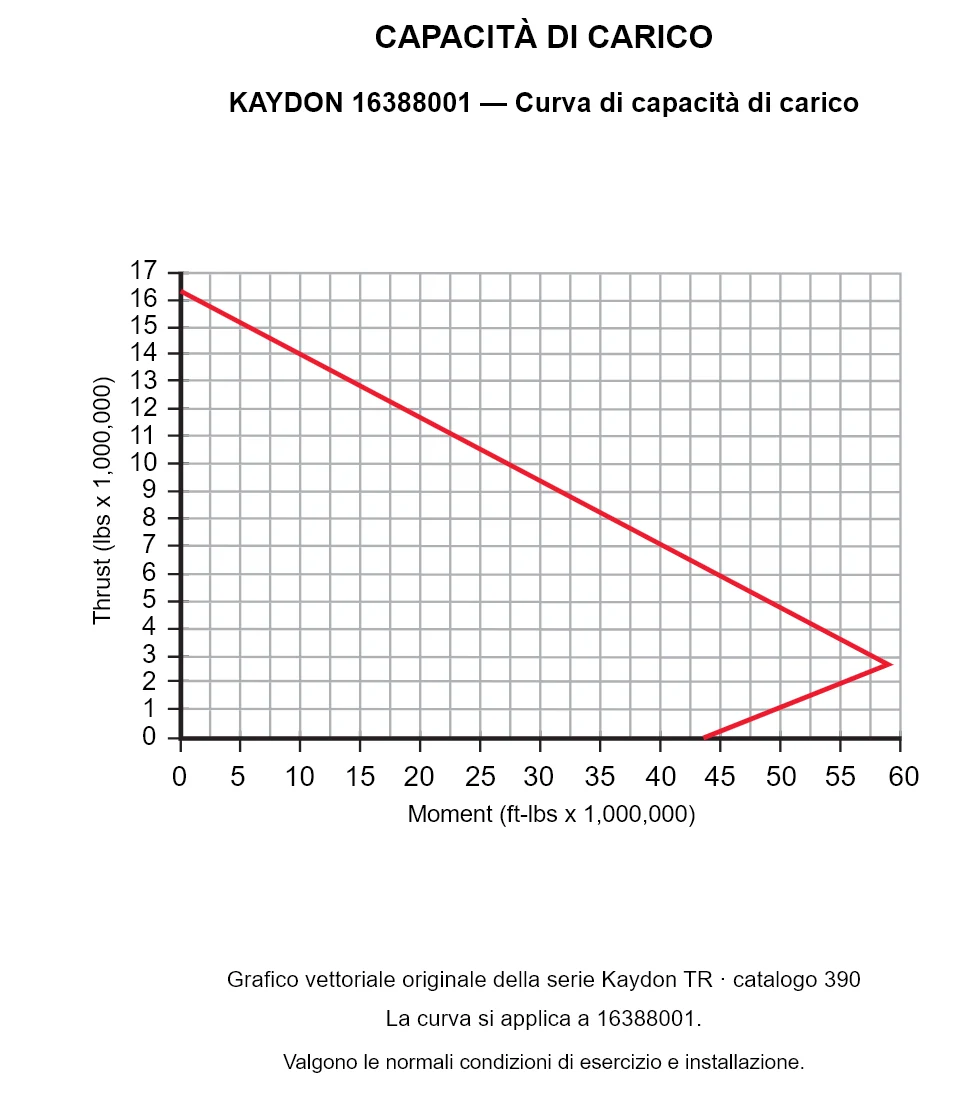

KAYDON 16388001 — Curva di capacità di carico
KAYDON 16388001 — Curva di capacità di carico
KAYDON 16388001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16388001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
