Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

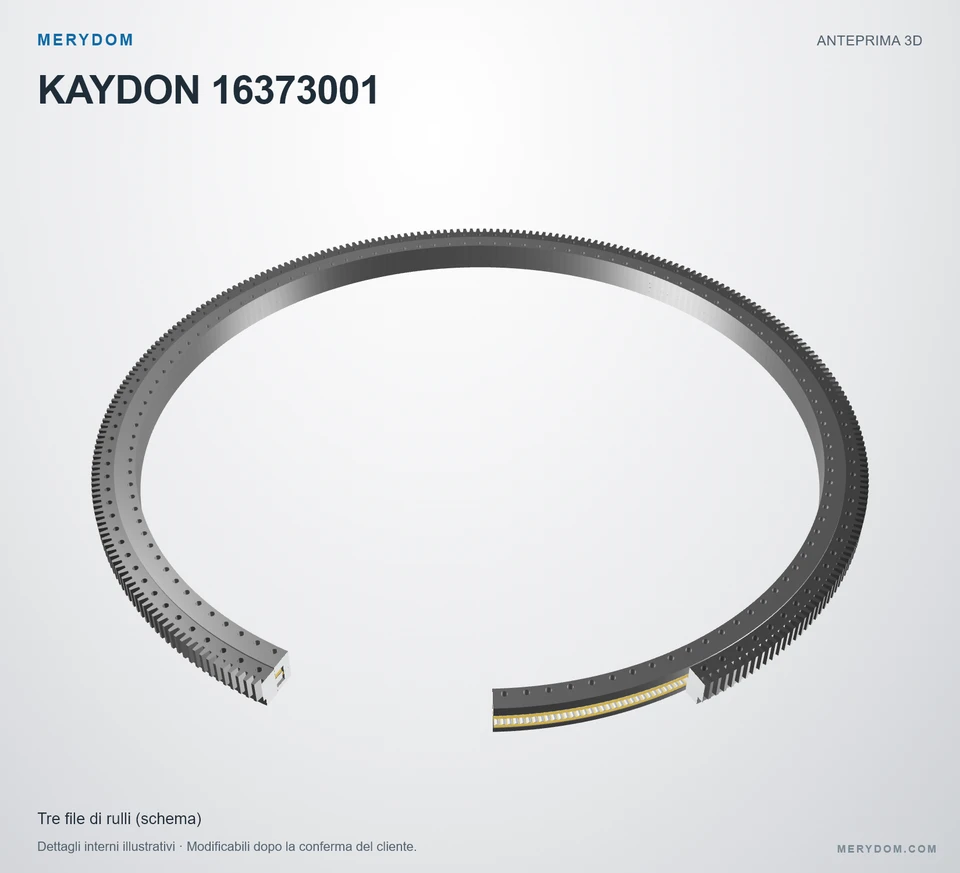

Cuscinetto di rotazione sostitutivo per Kaydon 16373001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16373001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16373001. Serie: Tr. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16373001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16373001.
- Overall OD (Do)
- 210.968 in
- Overall ID (di)
- 187.795 in
- Altezza totale
- 8.819 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 120 / 120 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

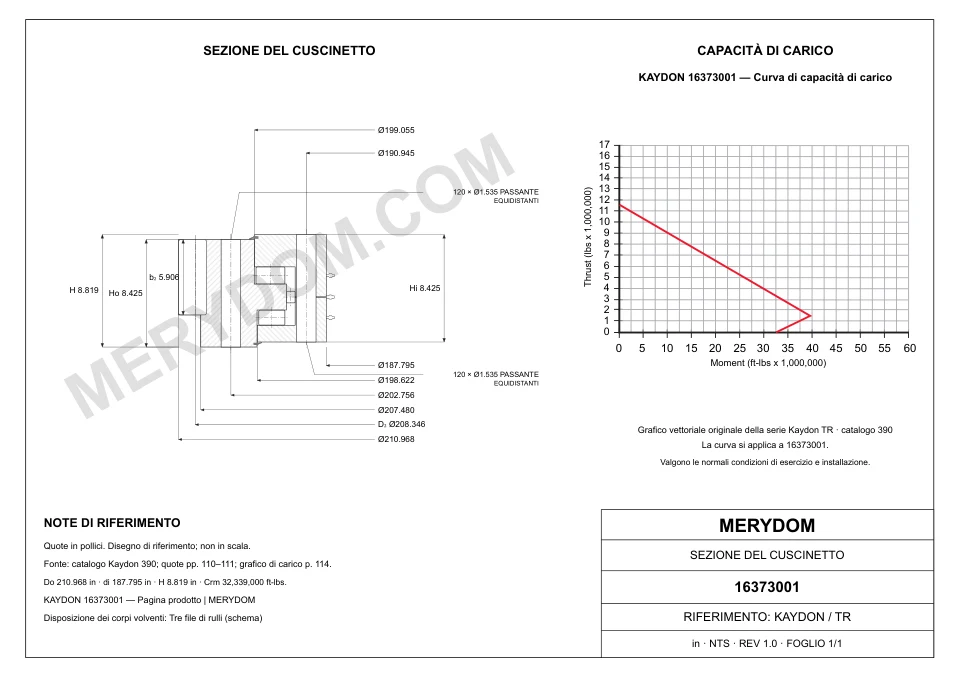

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 210.968 incirca 5.358,59 mm
- Diametro interno totale (di)
- 187.795 incirca 4.769,99 mm
- Diametro esterno corpo anello esterno (Dr)
- 207.480 incirca 5.270 mm
- Diametro interno anello esterno (Di)
- 198.622 incirca 5.045 mm
- Diametro esterno anello interno (do)
- 199.055 incirca 5.056 mm
- Altezza totale (H)
- 8.819 incirca 224 mm
- Peso del gruppo (G)
- 14330 lbcirca 6.499,979 kg
- Altezza dell’anello interno (Hi)
- 8.425 incirca 214 mm
- Altezza dell’anello esterno (Ho)
- 8.425 incirca 214 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 202.756 incirca 5.150 mm
- Circonferenza bulloni anello interno (Li)
- 190.945 incirca 4.850 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 208.346 incirca 5.291,99 mm
- Numero di denti (z2)
- 294
- Catalogue gear face width (b2)
- 5.906 incirca 150,01 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16373001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16373001 |
| Certificato intercambiabile con | Kaydon 16373001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Tr Serie |
| Modello di riferimento | 16373001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 210.968 incirca 5.358,59 mm |
| Diametro interno totale (di) | 187.795 incirca 4.769,99 mm |
| Altezza totale (H) | 8.819 incirca 224 mm |
| Altezza dell’anello interno (Hi) | 8.425 incirca 214 mm |
| Altezza dell’anello esterno (Ho) | 8.425 incirca 214 mm |
| Diametro esterno corpo anello esterno (Dr) | 207.480 incirca 5.270 mm |
| Diametro interno anello esterno (Di) | 198.622 incirca 5.045 mm |
| Diametro esterno anello interno (do) | 199.055 incirca 5.056 mm |
| Circonferenza bulloni anello esterno (Lo) | 202.756 incirca 5.150 mm |
| Circonferenza bulloni anello interno (Li) | 190.945 incirca 4.850 mm |
| Diametro primitivo dentatura (D2) | 208.346 incirca 5.291,99 mm |
| Peso del gruppo (G) | 14330 lbcirca 6.499,979 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 78770 lbfcirca 350,39 kN |
| Capacità di carico a momento (Crm) | 32339000 ft·lbfcirca 43.845,8 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 120 fori · 1.535 |
| Fori bulloni anello interno (ni) | 120 fori · 1.535 |
| Dentatura | |
| Sistema di passo | MODULE |
| Source module (m) | Modulo 18 (origine (18)) |
| Numero di denti (z2) | 294 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

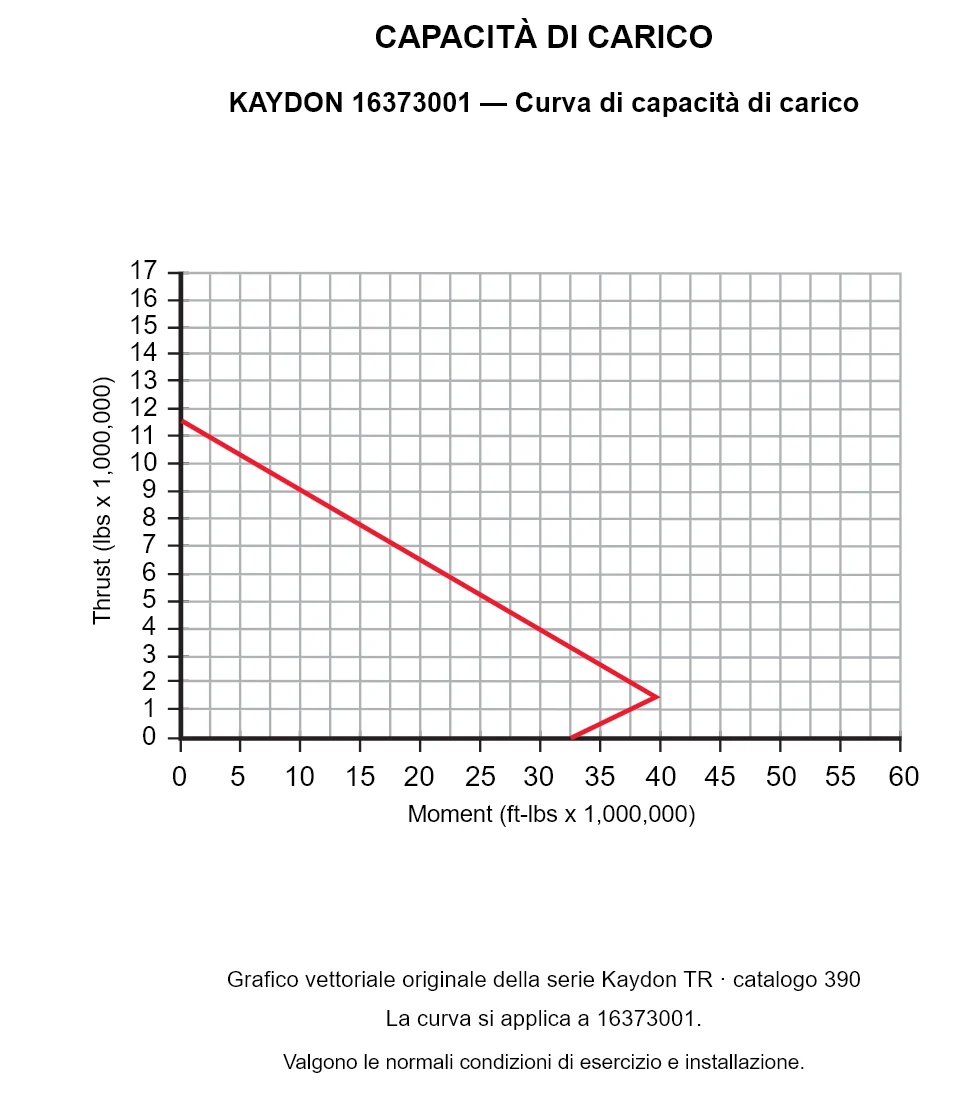

KAYDON 16373001 — Curva di capacità di carico
KAYDON 16373001 — Curva di capacità di carico
KAYDON 16373001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16373001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
