Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

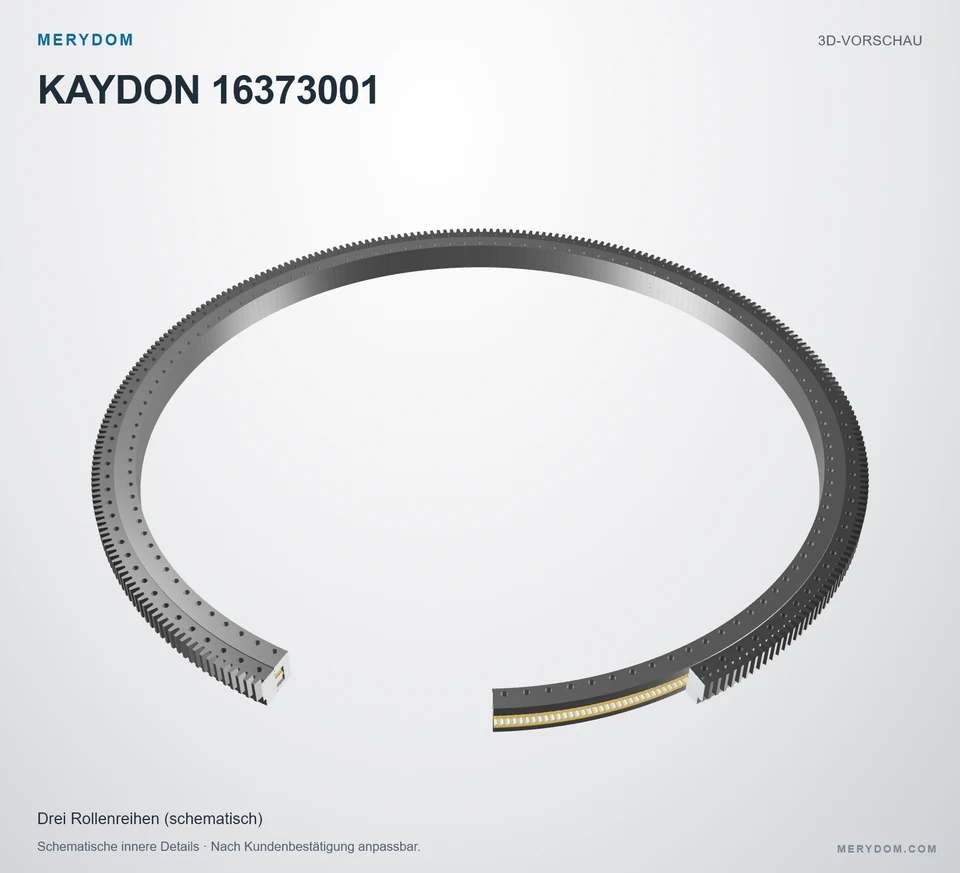

Drehverbindung als Ersatz für Kaydon 16373001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16373001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16373001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16373001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16373001.
- Overall OD (Do)
- 210.968 in
- Overall ID (di)
- 187.795 in
- Gesamthöhe
- 8.819 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 120 / 120 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

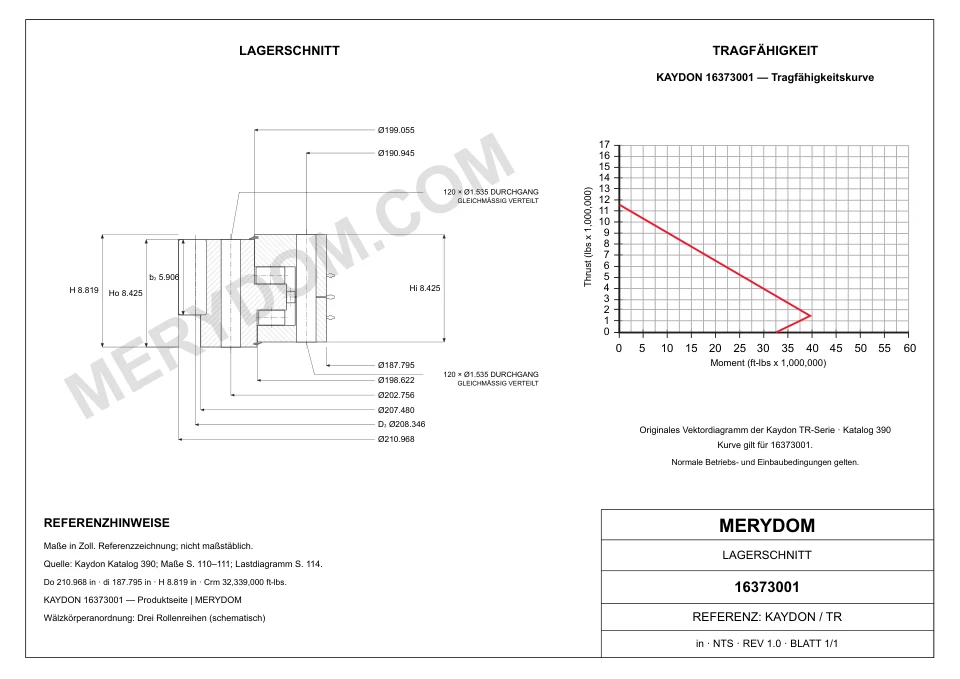

Abmessungen
- Gesamt-Außendurchmesser (Do)
- 210.968 inca. 5.358,59 mm
- Gesamt-Innendurchmesser (di)
- 187.795 inca. 4.769,99 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 207.480 inca. 5.270 mm
- Innendurchmesser des Außenrings (Di)
- 198.622 inca. 5.045 mm
- Außendurchmesser des Innenrings (do)
- 199.055 inca. 5.056 mm
- Gesamthöhe (H)
- 8.819 inca. 224 mm
- Gesamtgewicht (G)
- 14330 lbca. 6.499,979 kg
- Innenringhöhe (Hi)
- 8.425 inca. 214 mm
- Außenringhöhe (Ho)
- 8.425 inca. 214 mm
Befestigung
- Lochkreis Außenring (Lo)
- 202.756 inca. 5.150 mm
- Lochkreis Innenring (Li)
- 190.945 inca. 4.850 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 208.346 inca. 5.291,99 mm
- Zähnezahl (z2)
- 294
- Catalogue gear face width (b2)
- 5.906 inca. 150,01 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16373001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16373001 |
| Zertifiziert austauschbar mit | Kaydon 16373001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16373001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 210.968 inca. 5.358,59 mm |
| Gesamt-Innendurchmesser (di) | 187.795 inca. 4.769,99 mm |
| Gesamthöhe (H) | 8.819 inca. 224 mm |
| Innenringhöhe (Hi) | 8.425 inca. 214 mm |
| Außenringhöhe (Ho) | 8.425 inca. 214 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 207.480 inca. 5.270 mm |
| Innendurchmesser des Außenrings (Di) | 198.622 inca. 5.045 mm |
| Außendurchmesser des Innenrings (do) | 199.055 inca. 5.056 mm |
| Lochkreis Außenring (Lo) | 202.756 inca. 5.150 mm |
| Lochkreis Innenring (Li) | 190.945 inca. 4.850 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 208.346 inca. 5.291,99 mm |
| Gesamtgewicht (G) | 14330 lbca. 6.499,979 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 78770 lbfca. 350,39 kN |
| Momententragzahl (Crm) | 32339000 ft·lbfca. 43.845,8 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 120 Bohrungen · 1.535 |
| Schraubenbohrungen Innenring (ni) | 120 Bohrungen · 1.535 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 18 (Quelle (18)) |
| Zähnezahl (z2) | 294 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

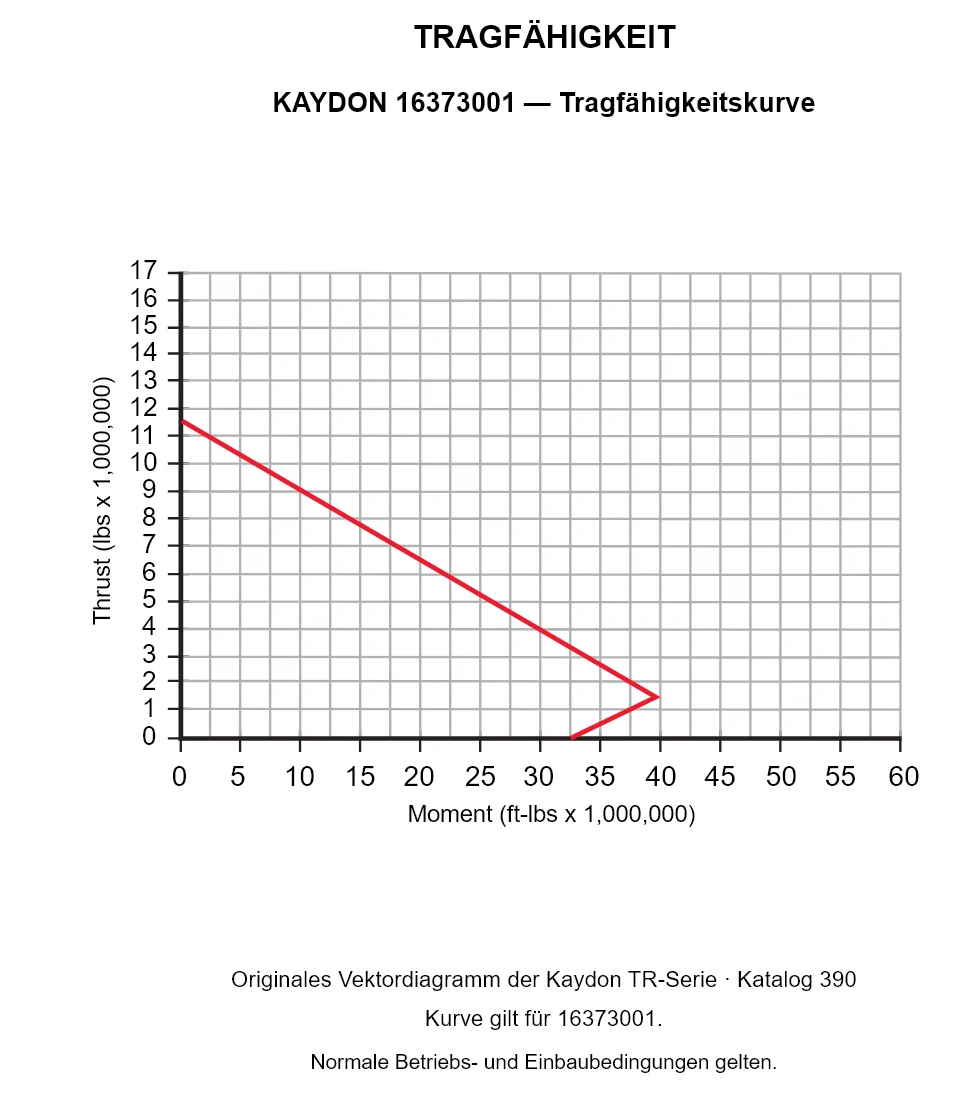

KAYDON 16373001 — Tragfähigkeitskurve
KAYDON 16373001 — Tragfähigkeitskurve
KAYDON 16373001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16373001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16373001.
