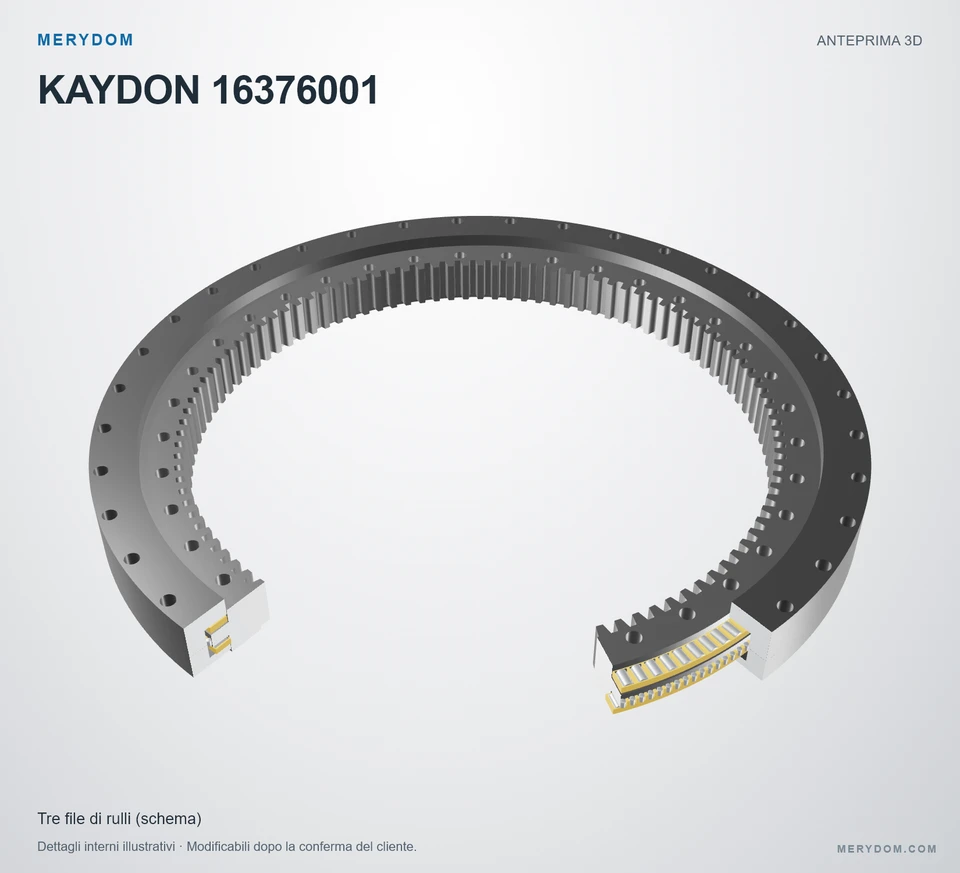

Cuscinetto di rotazione sostitutivo per Kaydon 16376001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16376001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16376001. Serie: Tr. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16376001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16376001.
- Overall OD (Do)
- 54.530 in
- Overall ID (di)
- 41.760 in
- Altezza totale
- 4.720 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 36 / 36 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 54.530 incirca 1.385,1 mm
- Diametro interno totale (di)
- 41.760 incirca 1.060,7 mm
- Diametro interno anello esterno (Di)
- 48.150 incirca 1.223 mm
- Diametro esterno anello interno (do)
- 48.390 incirca 1.229,1 mm
- Diametro interno corpo anello interno (dr)
- 43.380 incirca 1.101,9 mm
- Altezza totale (H)
- 4.720 incirca 119,9 mm
- Peso del gruppo (G)
- 950 lbcirca 430,913 kg
- Altezza dell’anello interno (Hi)
- 3.700 incirca 94 mm
- Altezza dell’anello esterno (Ho)
- 4.410 incirca 112 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 52.953 incirca 1.345,01 mm
- Circonferenza bulloni anello interno (Li)
- 45.079 incirca 1.145,01 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 42.400 incirca 1.077 mm
- Passo diametrale (Pd)
- 2,5
- Numero di denti (z2)
- 106
- Catalogue gear face width (b2)
- 3.390 incirca 86,1 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16376001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16376001 |
| Certificato intercambiabile con | Kaydon 16376001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Tr Serie |
| Modello di riferimento | 16376001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 54.530 incirca 1.385,1 mm |
| Diametro interno totale (di) | 41.760 incirca 1.060,7 mm |
| Altezza totale (H) | 4.720 incirca 119,9 mm |
| Altezza dell’anello interno (Hi) | 3.700 incirca 94 mm |
| Altezza dell’anello esterno (Ho) | 4.410 incirca 112 mm |
| Diametro interno anello esterno (Di) | 48.150 incirca 1.223 mm |
| Diametro esterno anello interno (do) | 48.390 incirca 1.229,1 mm |
| Diametro interno corpo anello interno (dr) | 43.380 incirca 1.101,9 mm |
| Circonferenza bulloni anello esterno (Lo) | 52.953 incirca 1.345,01 mm |
| Circonferenza bulloni anello interno (Li) | 45.079 incirca 1.145,01 mm |
| Diametro primitivo dentatura (D2) | 42.400 incirca 1.077 mm |
| Peso del gruppo (G) | 950 lbcirca 430,913 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 28250 lbfcirca 125,66 kN |
| Capacità di carico a momento (Crm) | 896700 ft·lbfcirca 1.215,76 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 36 fori · 1.024 |
| Fori bulloni anello interno (ni) | 36 fori · 1.024 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 2.5 DP |
| Modulo equivalente (derived reference only) (m) | 10.16 mm |
| Numero di denti (z2) | 106 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

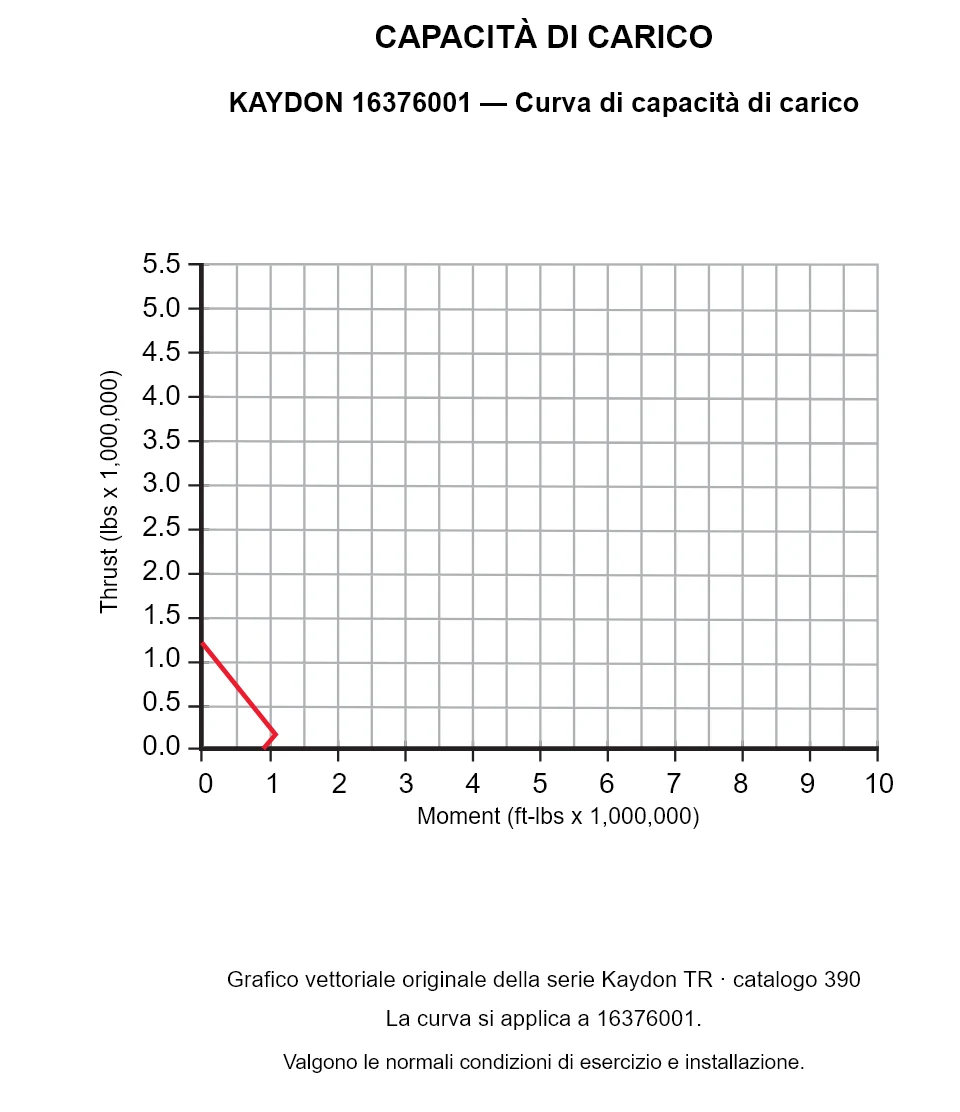

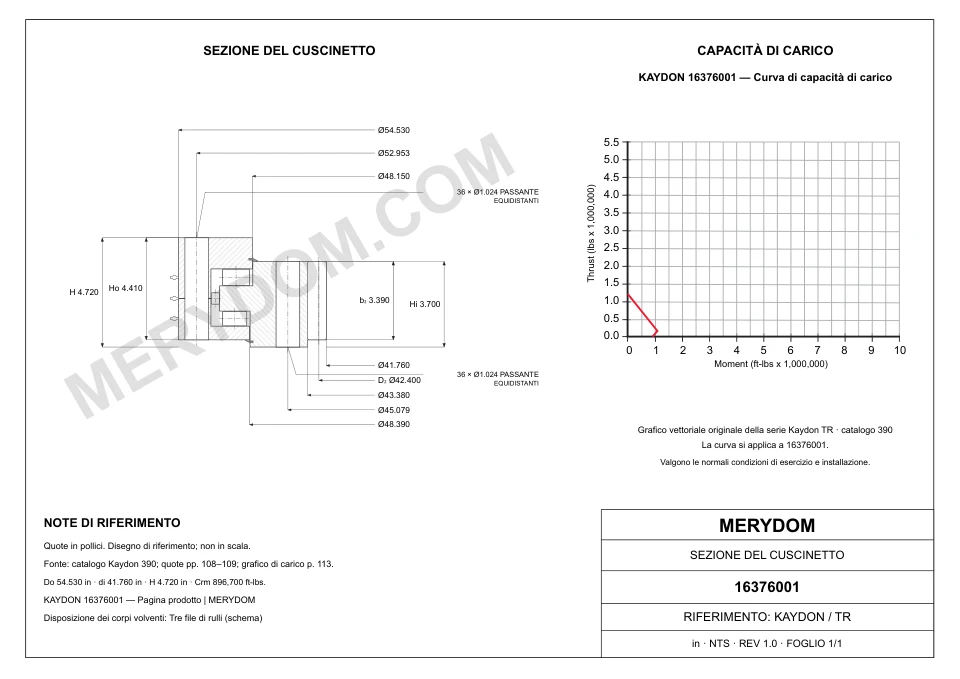

KAYDON 16376001 — Curva di capacità di carico
KAYDON 16376001 — Curva di capacità di carico
KAYDON 16376001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16376001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16376001.
