Kaydon 16376001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16376001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16376001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16376001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16376001.
- Overall OD (Do)
- 54.530 in
- Overall ID (di)
- 41.760 in
- Toplam yükseklik
- 4.720 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 36 / 36 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 54.530 inyaklaşık 1 385,1 mm
- Toplam iç çap (di)
- 41.760 inyaklaşık 1 060,7 mm
- Dış bilezik iç çapı (Di)
- 48.150 inyaklaşık 1 223 mm
- İç bilezik dış çapı (do)
- 48.390 inyaklaşık 1 229,1 mm
- İç bilezik gövde iç çapı (dr)
- 43.380 inyaklaşık 1 101,9 mm
- Toplam yükseklik (H)
- 4.720 inyaklaşık 119,9 mm
- Montaj ağırlığı (G)
- 950 lbyaklaşık 430,913 kg
- İç bilezik yüksekliği (Hi)
- 3.700 inyaklaşık 94 mm
- Dış bilezik yüksekliği (Ho)
- 4.410 inyaklaşık 112 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 52.953 inyaklaşık 1 345,01 mm
- İç bilezik cıvata dairesi (Li)
- 45.079 inyaklaşık 1 145,01 mm
Dişli
- Dişli hatve çapı (D2)
- 42.400 inyaklaşık 1 077 mm
- Diametral adım (Pd)
- 2,5
- Diş sayısı (z2)
- 106
- Catalogue gear face width (b2)
- 3.390 inyaklaşık 86,1 mm
MERYDOM SERTİFİKALI ŞARTNAME

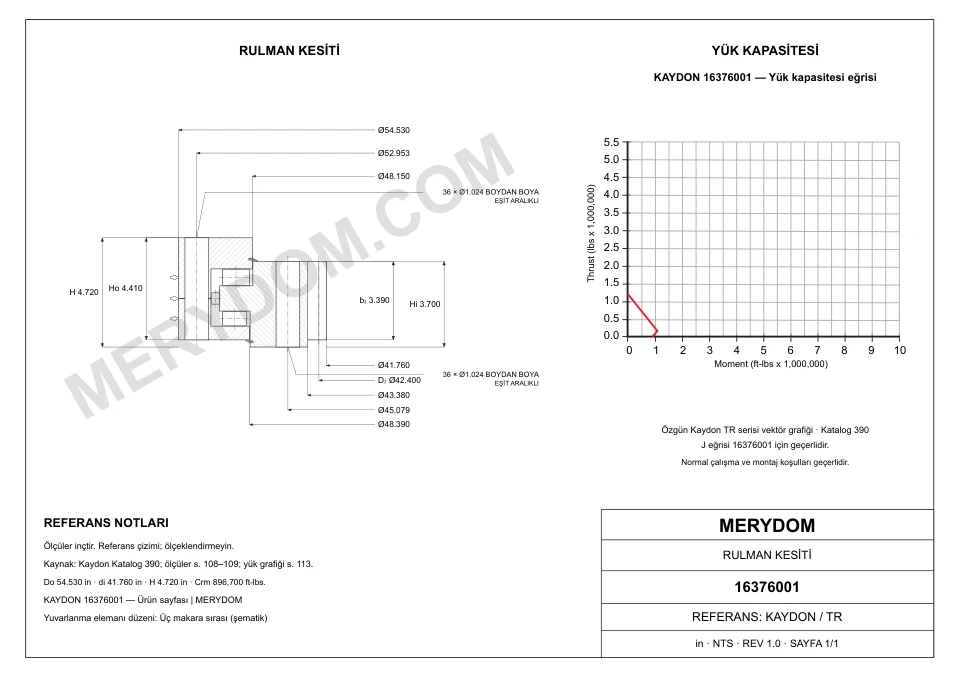

MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16376001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16376001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16376001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16376001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 54.530 inyaklaşık 1 385,1 mm |
| Toplam iç çap (di) | 41.760 inyaklaşık 1 060,7 mm |
| Toplam yükseklik (H) | 4.720 inyaklaşık 119,9 mm |
| İç bilezik yüksekliği (Hi) | 3.700 inyaklaşık 94 mm |
| Dış bilezik yüksekliği (Ho) | 4.410 inyaklaşık 112 mm |
| Dış bilezik iç çapı (Di) | 48.150 inyaklaşık 1 223 mm |
| İç bilezik dış çapı (do) | 48.390 inyaklaşık 1 229,1 mm |
| İç bilezik gövde iç çapı (dr) | 43.380 inyaklaşık 1 101,9 mm |
| Dış bilezik cıvata dairesi (Lo) | 52.953 inyaklaşık 1 345,01 mm |
| İç bilezik cıvata dairesi (Li) | 45.079 inyaklaşık 1 145,01 mm |
| Dişli hatve çapı (D2) | 42.400 inyaklaşık 1 077 mm |
| Montaj ağırlığı (G) | 950 lbyaklaşık 430,913 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 28250 lbfyaklaşık 125,66 kN |
| Moment yük kapasitesi (Crm) | 896700 ft·lbfyaklaşık 1 215,76 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 36 delik · 1.024 |
| İç bilezik cıvata delikleri (ni) | 36 delik · 1.024 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2.5 DP |
| Eşdeğer modül (derived reference only) (m) | 10.16 mm |
| Diş sayısı (z2) | 106 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

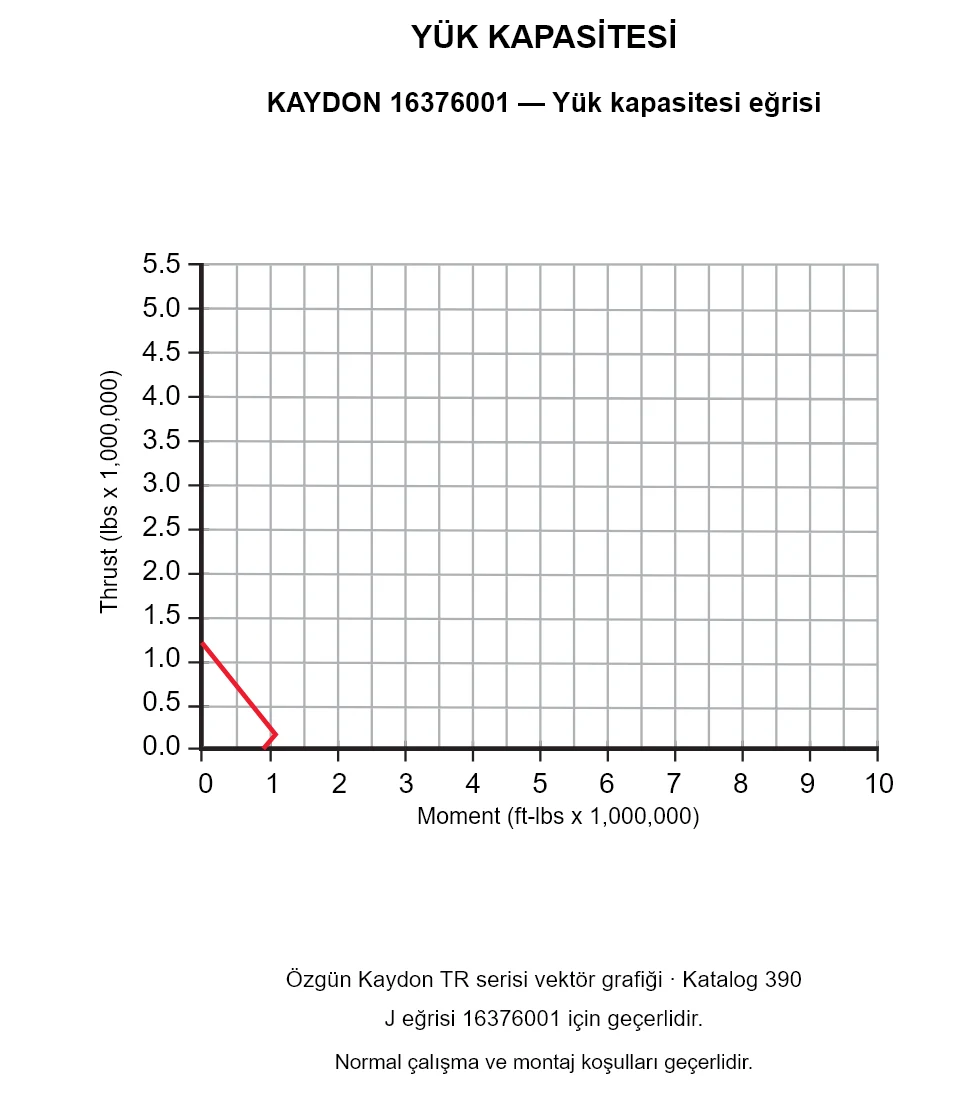

KAYDON 16376001 — Yük kapasitesi eğrisi
KAYDON 16376001 — Yük kapasitesi eğrisi
KAYDON 16376001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16376001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
