Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

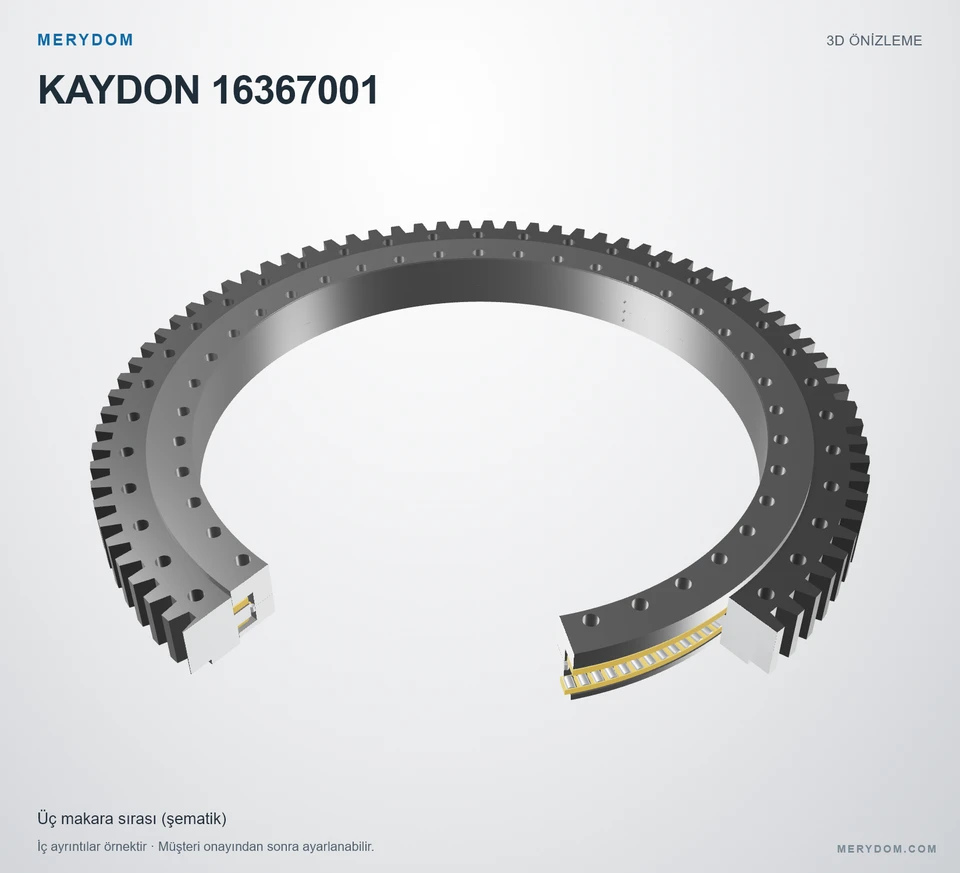

Kaydon 16367001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16367001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16367001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16367001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16367001.
- Overall OD (Do)
- 57.100 in
- Overall ID (di)
- 42.500 in
- Toplam yükseklik
- 5.000 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 40 / 40 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

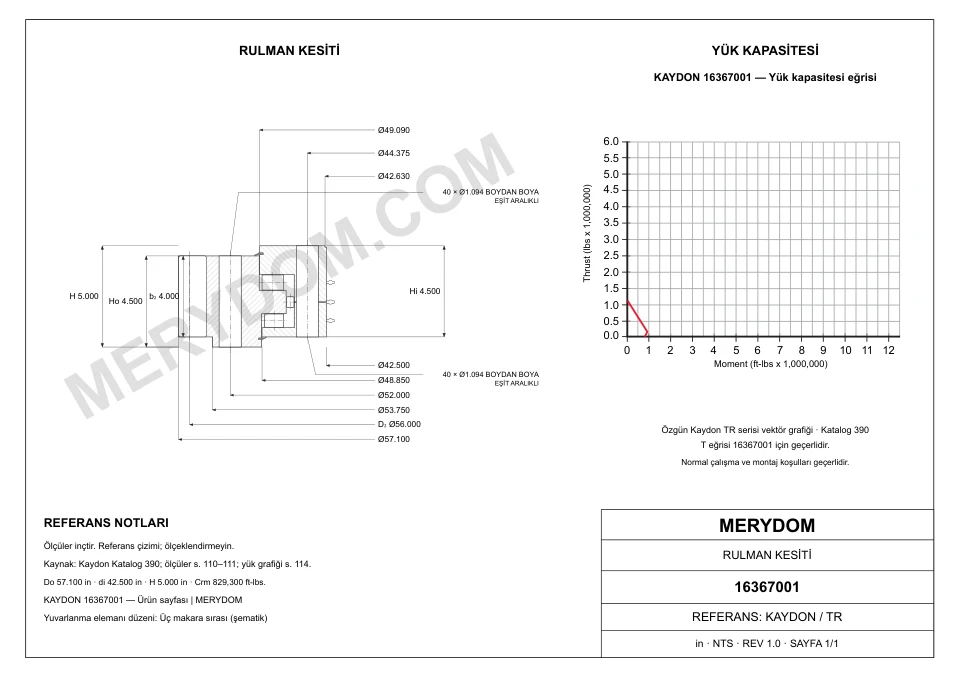

Boyutlar
- Toplam dış çap (Do)
- 57.100 inyaklaşık 1 450 mm
- Toplam iç çap (di)
- 42.500 inyaklaşık 1 080 mm
- Dış bilezik gövde dış çapı (Dr)
- 53.750 inyaklaşık 1 365,3 mm
- Dış bilezik iç çapı (Di)
- 48.850 inyaklaşık 1 240,8 mm
- İç bilezik dış çapı (do)
- 49.090 inyaklaşık 1 246,9 mm
- İç bilezik gövde iç çapı (dr)
- 42.630 inyaklaşık 1 082,8 mm
- Toplam yükseklik (H)
- 5.000 inyaklaşık 127 mm
- Montaj ağırlığı (G)
- 1250 lbyaklaşık 566,99 kg
- İç bilezik yüksekliği (Hi)
- 4.500 inyaklaşık 114 mm
- Dış bilezik yüksekliği (Ho)
- 4.500 inyaklaşık 114 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 52.000 inyaklaşık 1 321 mm
- İç bilezik cıvata dairesi (Li)
- 44.375 inyaklaşık 1 127,13 mm
Dişli
- Dişli hatve çapı (D2)
- 56.000 inyaklaşık 1 422 mm
- Diametral adım (Pd)
- 1,5
- Diş sayısı (z2)
- 84
- Catalogue gear face width (b2)
- 4.000 inyaklaşık 102 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16367001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16367001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16367001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16367001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 57.100 inyaklaşık 1 450 mm |
| Toplam iç çap (di) | 42.500 inyaklaşık 1 080 mm |
| Toplam yükseklik (H) | 5.000 inyaklaşık 127 mm |
| İç bilezik yüksekliği (Hi) | 4.500 inyaklaşık 114 mm |
| Dış bilezik yüksekliği (Ho) | 4.500 inyaklaşık 114 mm |
| Dış bilezik gövde dış çapı (Dr) | 53.750 inyaklaşık 1 365,3 mm |
| Dış bilezik iç çapı (Di) | 48.850 inyaklaşık 1 240,8 mm |
| İç bilezik dış çapı (do) | 49.090 inyaklaşık 1 246,9 mm |
| İç bilezik gövde iç çapı (dr) | 42.630 inyaklaşık 1 082,8 mm |
| Dış bilezik cıvata dairesi (Lo) | 52.000 inyaklaşık 1 321 mm |
| İç bilezik cıvata dairesi (Li) | 44.375 inyaklaşık 1 127,13 mm |
| Dişli hatve çapı (D2) | 56.000 inyaklaşık 1 422 mm |
| Montaj ağırlığı (G) | 1250 lbyaklaşık 566,99 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 46750 lbfyaklaşık 207,95 kN |
| Moment yük kapasitesi (Crm) | 829300 ft·lbfyaklaşık 1 124,38 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 40 delik · 1.094 |
| İç bilezik cıvata delikleri (ni) | 40 delik · 1.094 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 1.5 DP |
| Eşdeğer modül (derived reference only) (m) | 16.933333 mm |
| Diş sayısı (z2) | 84 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

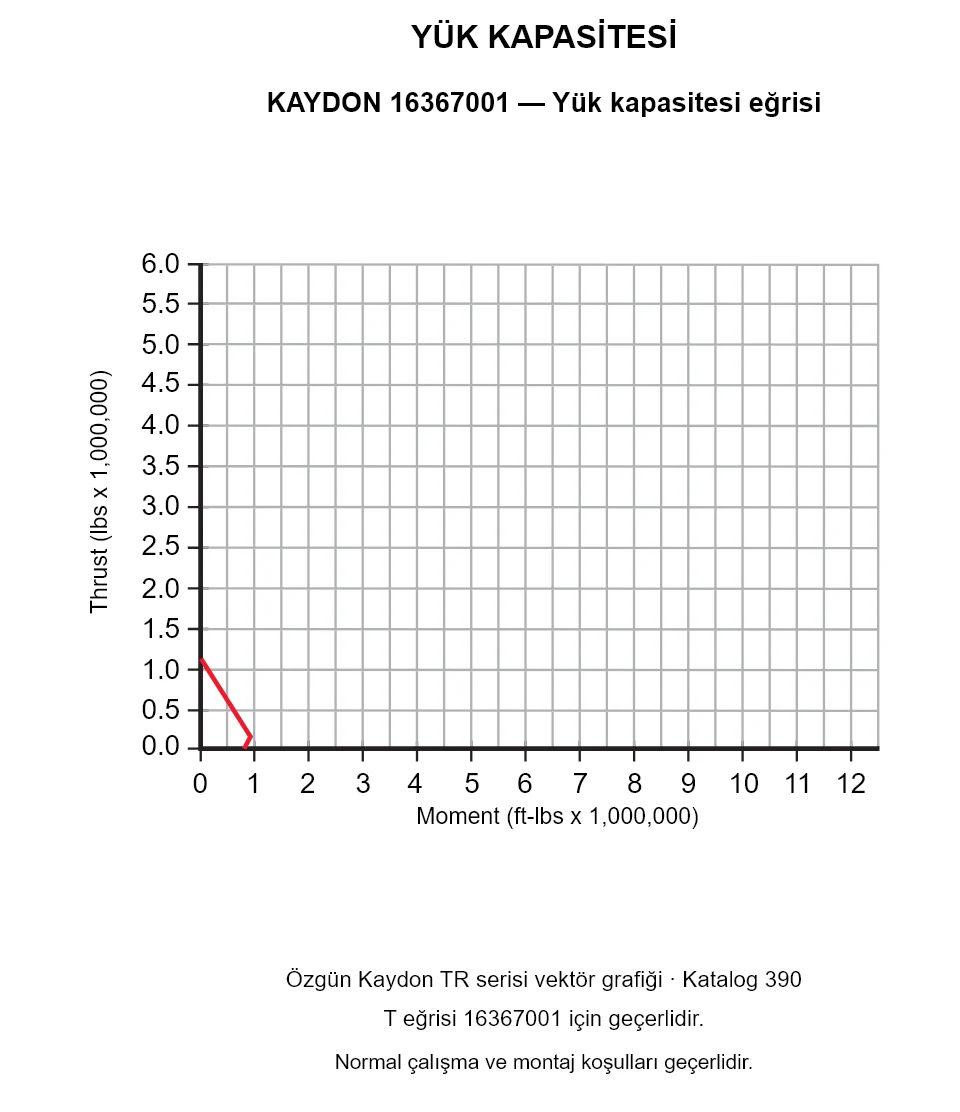

KAYDON 16367001 — Yük kapasitesi eğrisi
KAYDON 16367001 — Yük kapasitesi eğrisi
KAYDON 16367001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16367001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16367001.
