Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

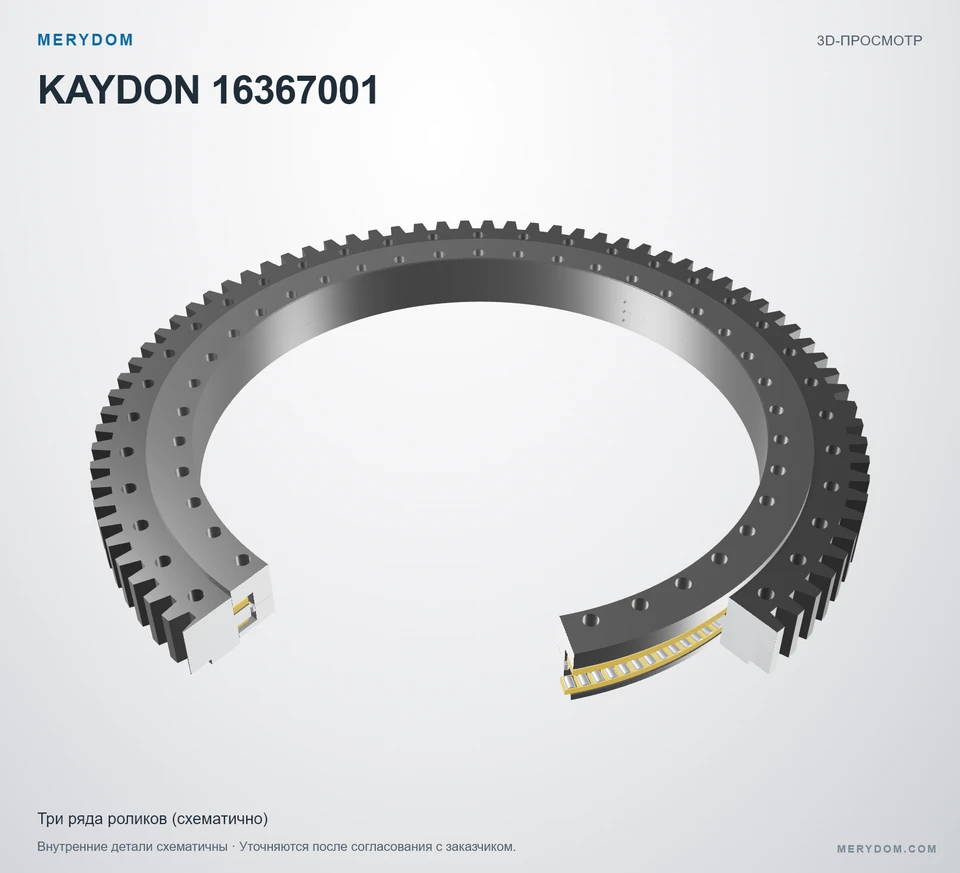

Аналог ОПУ для Kaydon 16367001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16367001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16367001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16367001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16367001.
- Overall OD (Do)
- 57.100 in
- Overall ID (di)
- 42.500 in
- Общая высота
- 5.000 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 40 / 40 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

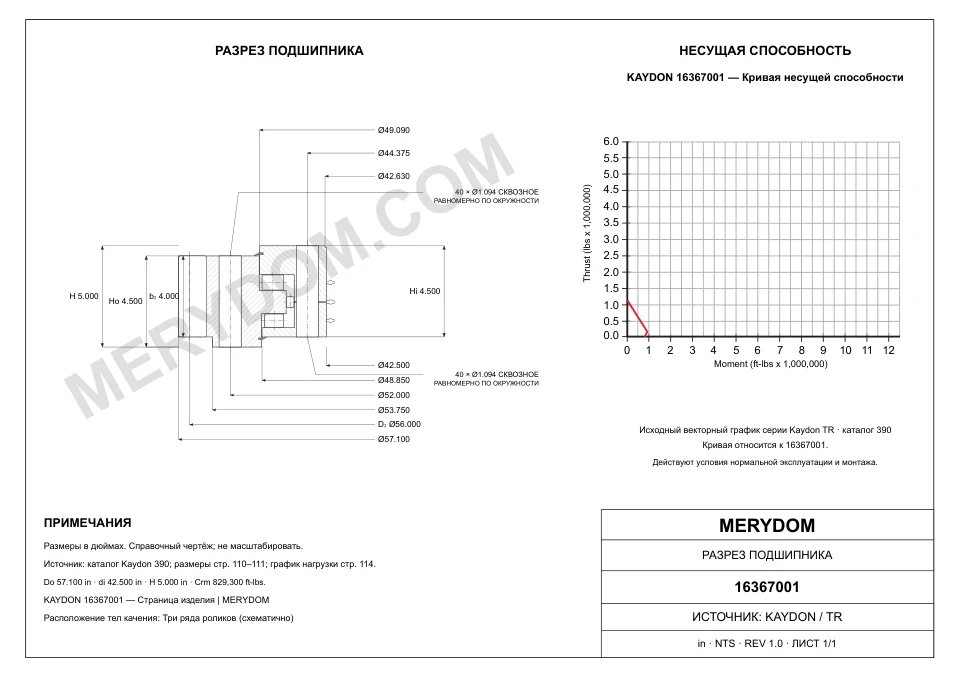

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 57.100 inпримерно 1 450 mm
- Общий внутренний диаметр (di)
- 42.500 inпримерно 1 080 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 53.750 inпримерно 1 365,3 mm
- Внутренний диаметр наружного кольца (Di)
- 48.850 inпримерно 1 240,8 mm
- Наружный диаметр внутреннего кольца (do)
- 49.090 inпримерно 1 246,9 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 42.630 inпримерно 1 082,8 mm
- Общая высота (H)
- 5.000 inпримерно 127 mm
- Масса в сборе (G)
- 1250 lbпримерно 566,99 kg
- Высота внутреннего кольца (Hi)
- 4.500 inпримерно 114 mm
- Высота наружного кольца (Ho)
- 4.500 inпримерно 114 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 52.000 inпримерно 1 321 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 44.375 inпримерно 1 127,13 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 56.000 inпримерно 1 422 mm
- Диаметральный питч (Pd)
- 1,5
- Количество зубьев (z2)
- 84
- Catalogue gear face width (b2)
- 4.000 inпримерно 102 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16367001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16367001 |
| Сертифицировано для замены | Kaydon 16367001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16367001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 57.100 inпримерно 1 450 mm |
| Общий внутренний диаметр (di) | 42.500 inпримерно 1 080 mm |
| Общая высота (H) | 5.000 inпримерно 127 mm |
| Высота внутреннего кольца (Hi) | 4.500 inпримерно 114 mm |
| Высота наружного кольца (Ho) | 4.500 inпримерно 114 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 53.750 inпримерно 1 365,3 mm |
| Внутренний диаметр наружного кольца (Di) | 48.850 inпримерно 1 240,8 mm |
| Наружный диаметр внутреннего кольца (do) | 49.090 inпримерно 1 246,9 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 42.630 inпримерно 1 082,8 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 52.000 inпримерно 1 321 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 44.375 inпримерно 1 127,13 mm |
| Делительный диаметр зубчатого венца (D2) | 56.000 inпримерно 1 422 mm |
| Масса в сборе (G) | 1250 lbпримерно 566,99 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 46750 lbfпримерно 207,95 kN |
| Допустимый опрокидывающий момент (Crm) | 829300 ft·lbfпримерно 1 124,38 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 40 отверстий · 1.094 |
| Отверстия под болты внутреннего кольца (ni) | 40 отверстий · 1.094 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 1.5 DP |
| Эквивалентный модуль (derived reference only) (m) | 16.933333 mm |
| Число зубьев (z2) | 84 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

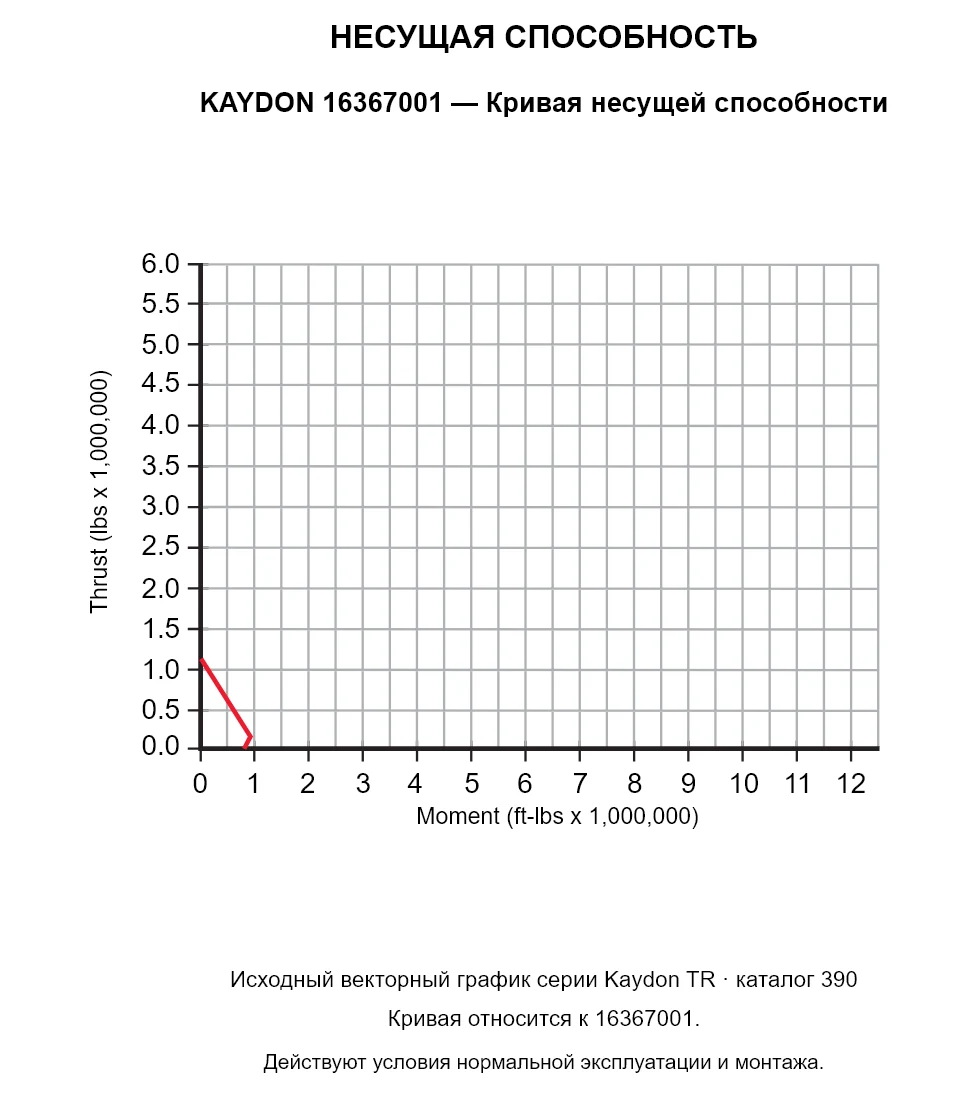

KAYDON 16367001 — Кривая несущей способности
KAYDON 16367001 — Кривая несущей способности
KAYDON 16367001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16367001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
