Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per Kaydon 16349001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16349001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

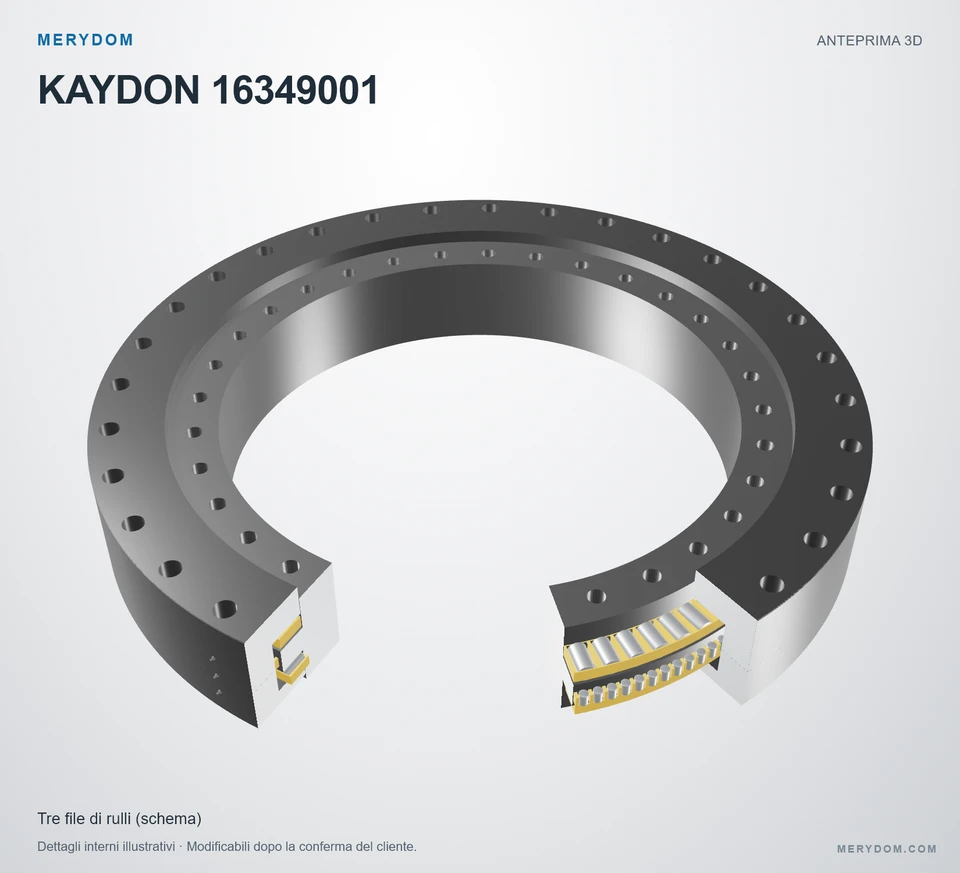

Modello di riferimento: Kaydon 16349001. Serie: Tr. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16349001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16349001.
- Overall OD (Do)
- 48.560 in
- Overall ID (di)
- 33.000 in
- Altezza totale
- 7.300 in
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 32 / 32 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

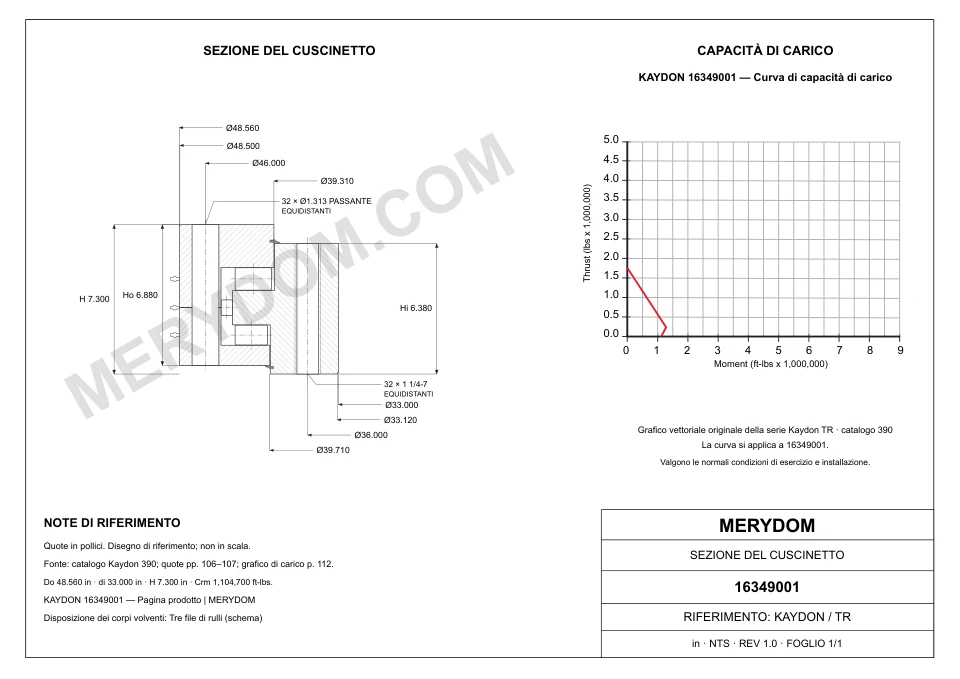

Dimensioni
- Diametro esterno totale (Do)
- 48.560 incirca 1.233,4 mm
- Diametro interno totale (di)
- 33.000 incirca 838 mm
- Diametro esterno corpo anello esterno (Dr)
- 48.500 incirca 1.232 mm
- Diametro interno anello esterno (Di)
- 39.310 incirca 998,5 mm
- Diametro esterno anello interno (do)
- 39.710 incirca 1.008,6 mm
- Diametro interno corpo anello interno (dr)
- 33.120 incirca 841,2 mm
- Altezza totale (H)
- 7.300 incirca 185 mm
- Peso del gruppo (G)
- 1700 lbcirca 771,107 kg
- Altezza dell’anello interno (Hi)
- 6.380 incirca 162,1 mm
- Altezza dell’anello esterno (Ho)
- 6.880 incirca 174,8 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 46.000 incirca 1.168 mm
- Circonferenza bulloni anello interno (Li)
- 36.000 incirca 914 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16349001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16349001 |
| Certificato intercambiabile con | Kaydon 16349001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Tr Serie |
| Modello di riferimento | 16349001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Diametro esterno totale (Do) | 48.560 incirca 1.233,4 mm |
| Diametro interno totale (di) | 33.000 incirca 838 mm |
| Altezza totale (H) | 7.300 incirca 185 mm |
| Altezza dell’anello interno (Hi) | 6.380 incirca 162,1 mm |
| Altezza dell’anello esterno (Ho) | 6.880 incirca 174,8 mm |
| Diametro esterno corpo anello esterno (Dr) | 48.500 incirca 1.232 mm |
| Diametro interno anello esterno (Di) | 39.310 incirca 998,5 mm |
| Diametro esterno anello interno (do) | 39.710 incirca 1.008,6 mm |
| Diametro interno corpo anello interno (dr) | 33.120 incirca 841,2 mm |
| Circonferenza bulloni anello esterno (Lo) | 46.000 incirca 1.168 mm |
| Circonferenza bulloni anello interno (Li) | 36.000 incirca 914 mm |
| Peso del gruppo (G) | 1700 lbcirca 771,107 kg |
| Capacità di carico | |
| Capacità di carico a momento (Crm) | 1104700 ft·lbfcirca 1.497,77 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 32 fori · 1.313 |
| Fori bulloni anello interno (ni) | 32 fori · 1 1/4-7 |
| Dentatura | |
| Dentatura integrale | Non applicabile |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

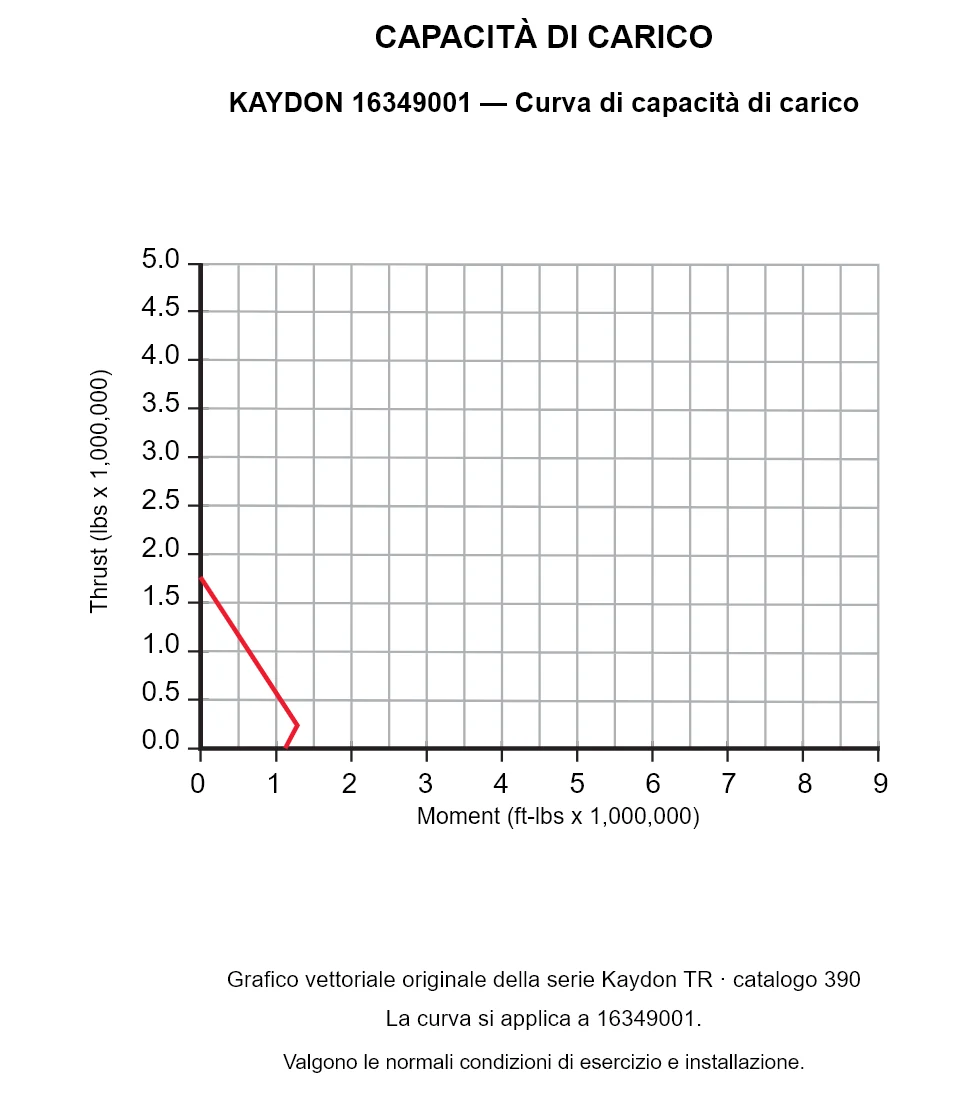

KAYDON 16349001 — Curva di capacità di carico
KAYDON 16349001 — Curva di capacità di carico
KAYDON 16349001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16349001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
