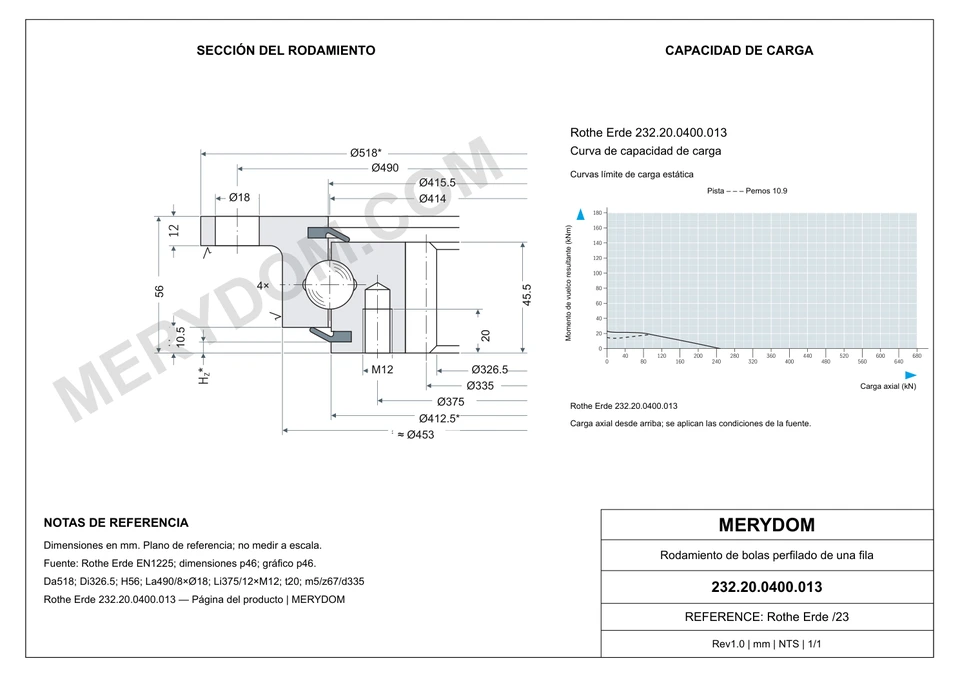

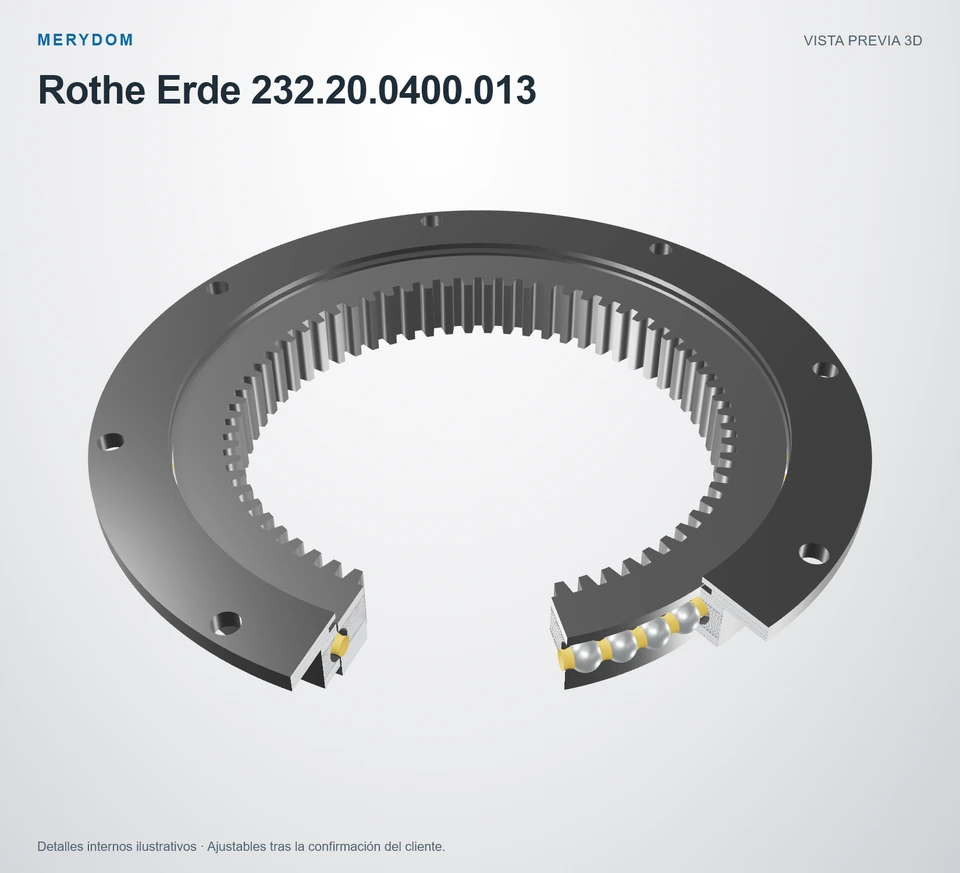

232.20.0400.013
Verificado por MERYDOMVerificación técnica · Rev. Rev 1.0Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 232.20.0400.013.
- Overall OD (Do)
- 518 mm
- Overall ID (di)
- 326,5 mm
- Altura total
- 56 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 8 / 12 exterior / interior
- Diseño del rodamiento
- Profile Bearing
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Rev. Rev 1.0Especificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 232.20.0400.013 |
| Certificado intercambiable con | Rothe Erde 232.20.0400.013 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisión del plano aprobado | Rev 1.0 |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Fecha de certificación | 2026-08-16 |
| Materiales | |
| Opciones de material de los anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones de material de los separadores | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Rothe Erde |
| Serie | 23 Serie |
| Modelo de referencia | 232.20.0400.013 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Profile Bearing |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Diámetro de la pista de rodadura (DL) | 414 mm |
| Diámetro exterior total (Da) | 518 mm |
| Diámetro interior total (Di) | 326,5 mm326.5 mm |
| Altura total (H) | 56 mm |
| Diámetro de catálogo O (O) | 412,5 mm412.5 mm |
| Diámetro de catálogo U (U) | 415,5 mm415.5 mm |
| Diámetro de catálogo C (C) | 453 mm |
| Desplazamiento del anillo inferior Hu (Hu) | 10,5 mm10.5 mm |
| Peso del conjunto (Weight) | 27,1 kg27.1 kg |
| Juego axial del rodamiento (Y_axial) | ≤ 0,5 mm0.5 mm |
| Juego radial del rodamiento (Y_radial) | ≤ 0,5 mm0.5 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 490 mm |
| Orificios de montaje del anillo exterior (na) | 8 |
| Diámetro de los orificios del anillo exterior (B_outer) | 18 mm |
| Círculo de pernos del anillo interior (Li) | 375 mm |
| Orificios de montaje del anillo interior (ni) | 12 |
| Tamaño nominal del perno métrico (M) | 12 mm |
| Profundidad de rosca (t) | 20 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 335 mm |
| Módulo del engranaje (m) | 5 mm |
| Número de dientes (z) | 67 |
| Producto de corrección de altura de cabeza k·m (k*m) | -0,75 mm-0.75 mm |
| Ancho mínimo del dentado (bmin) | 45,5 mm45.5 mm |
| Capacidades | |
| Fuerza circunferencial permitida, normal (X1) | 13,54 kN13.54 kN |
| Fuerza circunferencial permitida, máxima (X2) | 27,08 kN27.08 kN |
| Otros datos | |
| Cantidad de engrasadores (n1) | 4 |
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-16 por Departamento de Ingeniería de MERYDOM.
CAPACIDAD DE CARGA DE LA SERIE

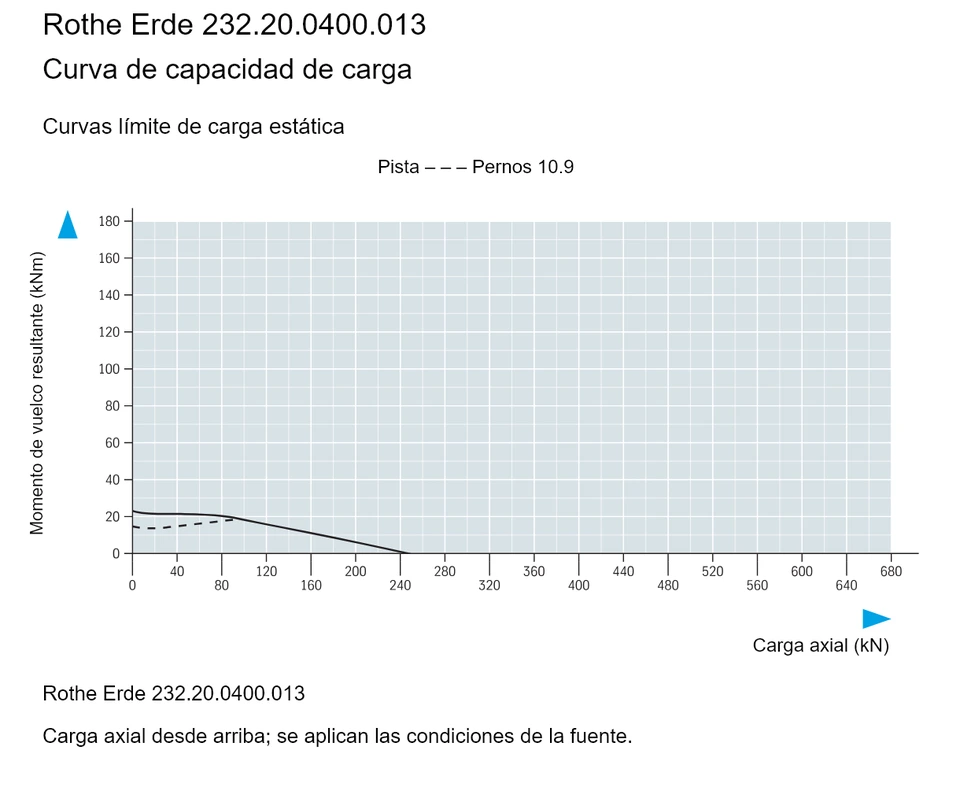

Gráfico de capacidad de carga de la serie 23
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- Revisión predeterminada del plano aprobado: 1.0
- Fecha de certificación vinculada al registro de importación
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
