Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
MERYDOM 061.50.2645.001.49.1504
Verificado de nivel 3Verificado en fábrica por MERYDOM para intercambiar con Rothe Erde 061.50.2645.001.49.1504. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
061.50.2645.001.49.1504
Verificado por MERYDOMVerificación técnica · Rev. Rev 1.0Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 061.50.2645.001.49.1504.
- Overall OD (Do)
- 2892,8 mm
- Overall ID (di)
- 2474 mm
- Altura total
- 109 mm
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 60 / 60 exterior / interior
- Diseño del rodamiento
- Four Point Ball Single Row
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Rev. Rev 1.0Especificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 061.50.2645.001.49.1504 |
| Certificado intercambiable con | Rothe Erde 061.50.2645.001.49.1504 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisión del plano aprobado | Rev 1.0 |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Fecha de certificación | 2026-08-16 |
| Materiales | |
| Opciones de material de los anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones de material de los separadores | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Rothe Erde |
| Serie | 06 Serie |
| Modelo de referencia | 061.50.2645.001.49.1504 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Four Point Ball Single Row |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro de la pista de rodadura (DL) | 2645 mm2,645 mm |
| Diámetro exterior total (Da) | 2892,8 mm2,892.8 mm |
| Diámetro interior total (Di) | 2474 mm2,474 mm |
| Altura total (H) | 109 mm |
| Diámetro de catálogo O (O) | 2647 mm2,647 mm |
| Diámetro de catálogo U (U) | 2643 mm2,643 mm |
| Altura del anillo H1 (H1) | 100 mm |
| Altura del anillo H2 (H2) | 99 mm |
| Desplazamiento del anillo inferior Hu (Hu) | 10 mm |
| Desplazamiento del anillo superior Ho (Ho) | 9 mm |
| Peso del conjunto (Weight) | 1142 kg1,142 kg |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 2750 mm2,750 mm |
| Círculo de pernos del anillo interior (Li) | 2540 mm2,540 mm |
| Cantidad común de orificios de montaje (n) | 60 |
| Diámetro común de los orificios de montaje (B) | 33 mm |
| Tamaño nominal del perno métrico (M) | 30 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 2848 mm2,848 mm |
| Módulo del engranaje (m) | 16 mm |
| Número de dientes (z) | 178 |
| Producto de desplazamiento de perfil x·m (x*m) | +8,0 mm8 mm |
| Producto de corrección de altura de cabeza k·m (k*m) | -1,6 mm-1.6 mm |
| Ancho mínimo del dentado (bmin) | 99 mm |
| Capacidades | |
| Fuerza circunferencial permitida, normal (X1) | 145,39 kN145.39 kN |
| Fuerza circunferencial permitida, máxima (X2) | 290,78 kN290.78 kN |
| Otros datos | |
| Cantidad de engrasadores (n1) | 12 |
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-16 por Departamento de Ingeniería de MERYDOM.
CAPACIDAD DE CARGA DE LA SERIE

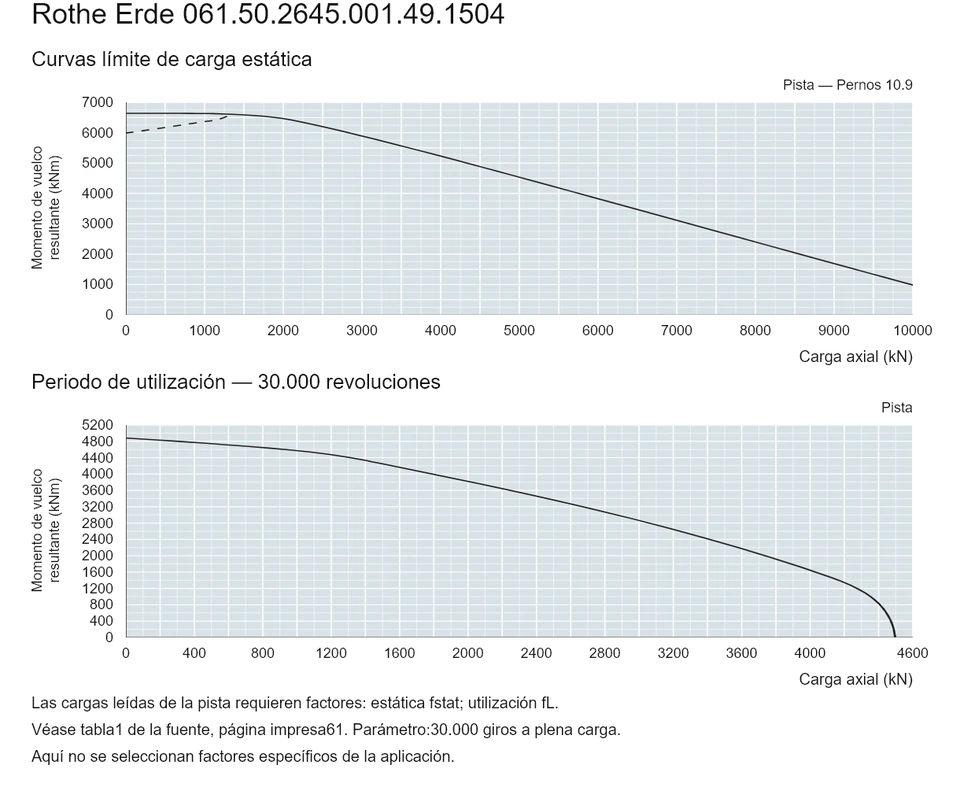

Gráfico de capacidad de carga de la serie 06
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- Revisión predeterminada del plano aprobado: 1.0
- Fecha de certificación vinculada al registro de importación
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 061.50.2645.001.49.1504.
