Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

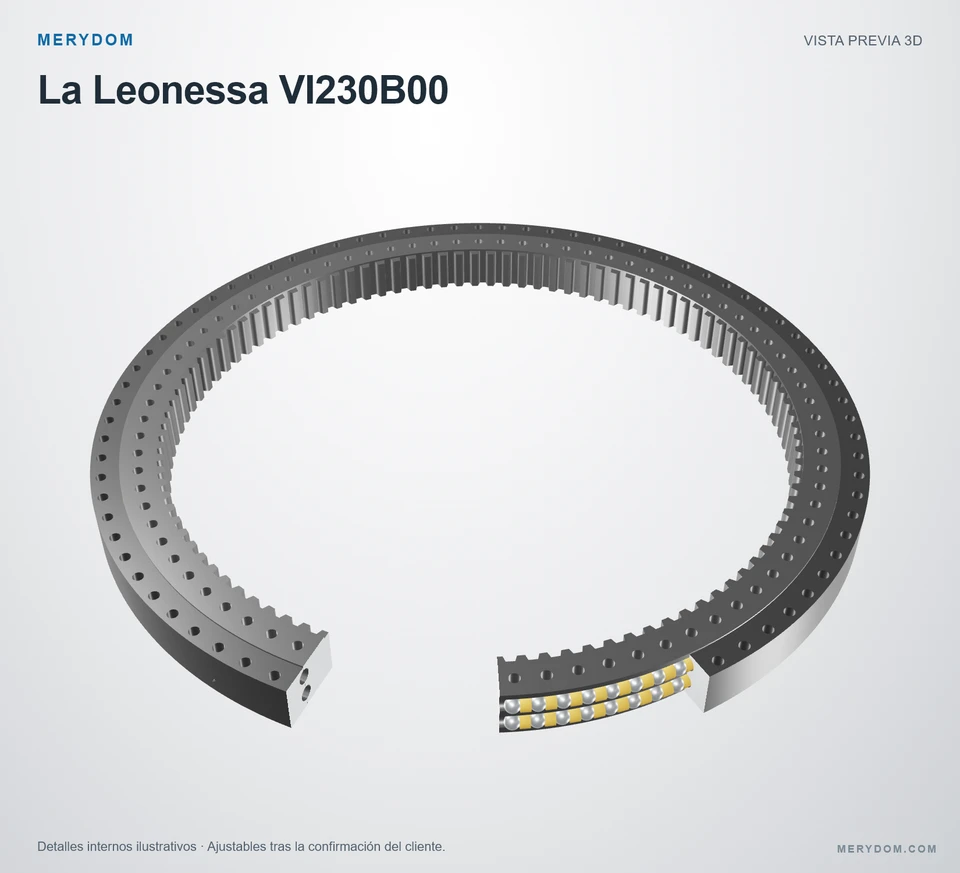

Rodamiento de giro de sustitución para La Leonessa VI230B00
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con La Leonessa VI230B00. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: La Leonessa VI230B00. Serie: 2SI. Estructura del rodamiento: Rodamiento de bolas de dos hileras. Disposición del engranaje: Engranaje interno.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VI230B00
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con La Leonessa VI230B00.
- Overall OD (Do)
- 2.300,0 mm
- Overall ID (di)
- 1.877,0 mm
- Altura total
- 144,0 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 80 / 80 exterior / interior
- Diseño del rodamiento
- Rodamiento de bolas de dos hileras
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

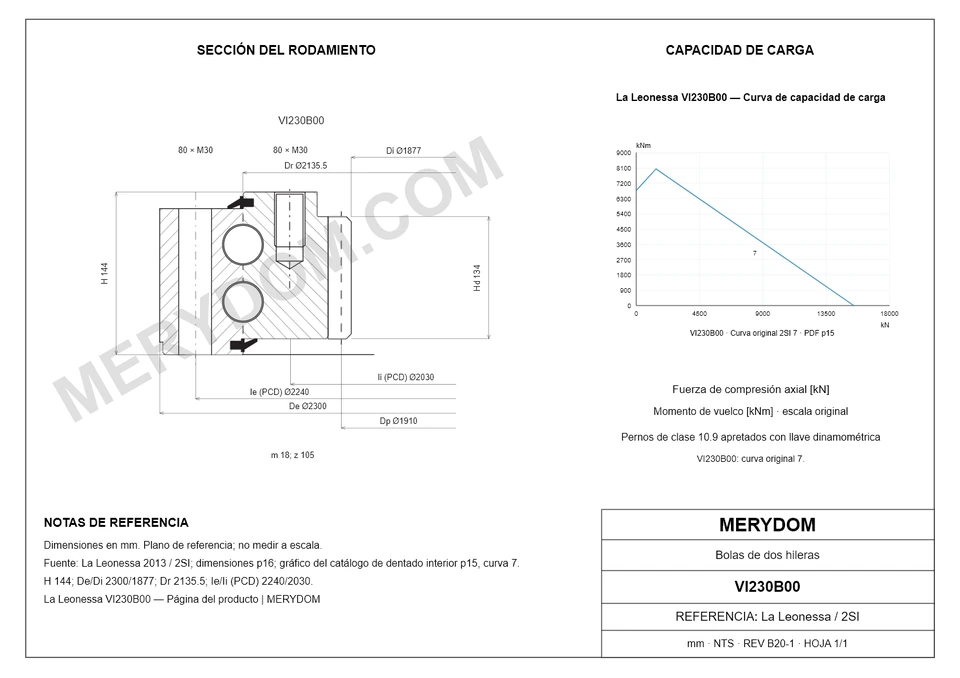

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (P)
- 1.200 kg
- Diámetro exterior total (De)
- 2.300 mm
- Diámetro interior total (Di)
- 1.877 mm
- Altura total (H)
- 144 mm
- Dim Dr (Dr)
- 2.135,5 mm
Montaje
- Círculo de pernos del anillo exterior (Ie)
- 2.240 mm
- Orificios de montaje del anillo exterior (ne)
- 80
- Especificación de los orificios de montaje del anillo exterior (Me)
- M30
- Círculo de pernos del anillo interior (Ii)
- 2.030 mm
- Orificios de montaje del anillo interior (ni)
- 80
- Especificación de los orificios de montaje del anillo interior (Mi)
- M30
Engranaje
- Módulo del engranaje (m)
- 18 mm
- Número de dientes (z)
- 105
- Producto de desplazamiento de perfil x*m (xm)
- 10 mm
- Dimensión de engranaje de catálogo Liebherr k*m (km)
- 1,5 mm
- Diámetro primitivo del engranaje (Dp)
- 1.910 mm
- Engranaje Tooth Height (Hd)
- 134 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro La Leonessa VI230B00
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VI230B00 |
| Certificado intercambiable con | La Leonessa VI230B00 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | La Leonessa |
| Serie | 2SI Serie |
| Modelo de referencia | VI230B00 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Rodamiento de bolas de dos hileras |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Masa (P) | 1.200 kg |
| Diámetro exterior total (De) | 2.300 mm |
| Diámetro interior total (Di) | 1.877 mm |
| Altura total (H) | 144 mm |
| Dim Dr (Dr) | 2.135,5 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (Ie) | 2.240 mm |
| Orificios de montaje del anillo exterior (ne) | 80 |
| Especificación de los orificios de montaje del anillo exterior (Me) | M30 |
| Círculo de pernos del anillo interior (Ii) | 2.030 mm |
| Orificios de montaje del anillo interior (ni) | 80 |
| Especificación de los orificios de montaje del anillo interior (Mi) | M30 |
| Engranaje | |
| Módulo del engranaje (m) | 18 mm |
| Número de dientes (z) | 105 |
| Producto de desplazamiento de perfil x*m (xm) | 10 mm |
| Dimensión de engranaje de catálogo Liebherr k*m (km) | 1,5 mm |
| Diámetro primitivo del engranaje (Dp) | 1.910 mm |
| Engranaje Tooth Height (Hd) | 134 mm |
| Capacidades | |
| Capacidad de carga axial estática básica (C0a) | 15.470 kN |
| Static tilting moment rating (M0r) | 8.862 kNm |
| Fuerza normal sobre el diente (Fnom) | 275 kN |
| Fuerza máxima sobre el diente (Fmax) | 550 kN |
| Otros datos | |
| Pattern (Schema) | A |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

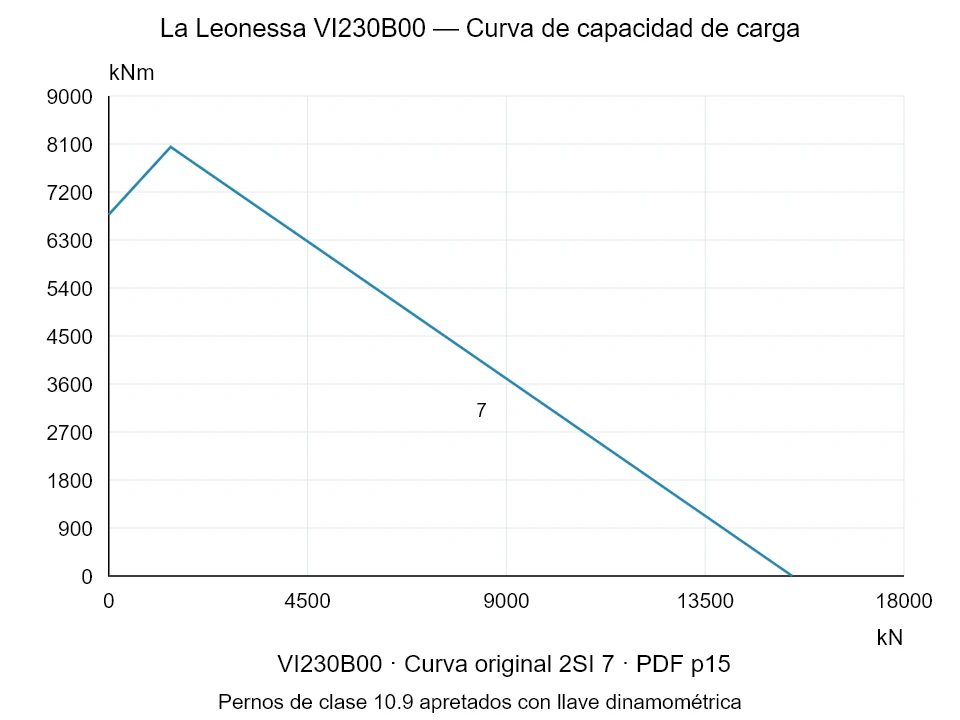

Gráfico de capacidad de carga de la serie 2SI
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para La Leonessa VI230B00
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
