Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

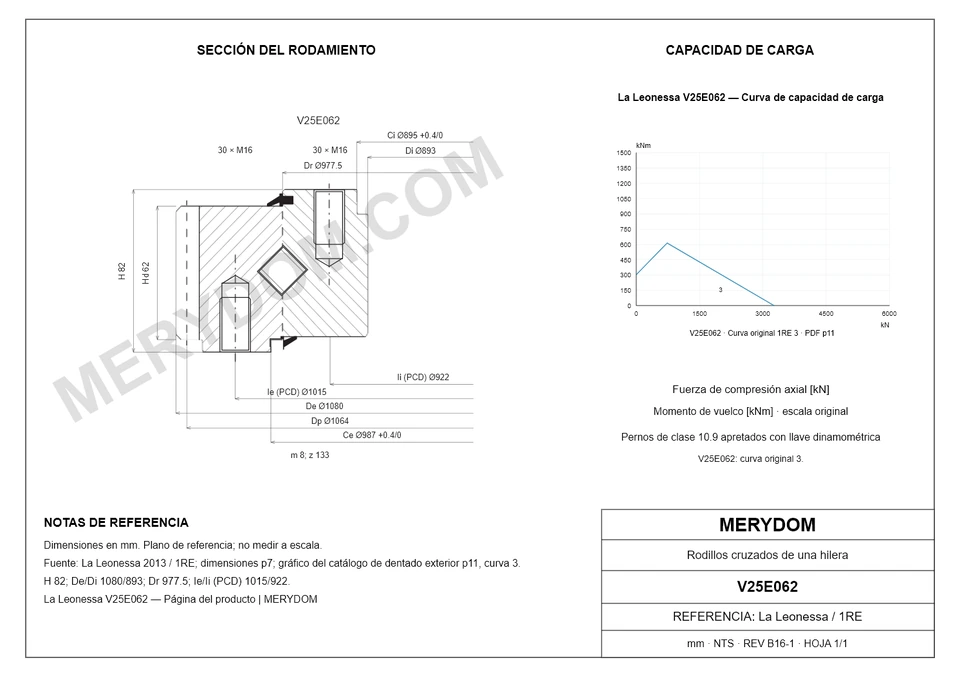

Rodamiento de giro de sustitución para La Leonessa V25E062
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con La Leonessa V25E062. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: La Leonessa V25E062. Serie: 1RE. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
V25E062
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con La Leonessa V25E062.
- Overall OD (Do)
- 1.080,0 mm
- Overall ID (di)
- 893,0 mm
- Altura total
- 82,0 mm
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 30 / 30 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (P)
- 130 kg
- Diámetro exterior total (De)
- 1.080 mm
- Diámetro interior total (Di)
- 893 mm
- Altura total (H)
- 82 mm
- Dim Dr (Dr)
- 977,5 mm
- Dim Centering External (Ce)
- 987 +0,4/0 mm
- Dim Centering Internal (Ci)
- 895 +0,4/0 mm
Montaje
- Círculo de pernos del anillo exterior (Ie)
- 1.015 mm
- Orificios de montaje del anillo exterior (ne)
- 30
- Especificación de los orificios de montaje del anillo exterior (Me)
- M16
- Círculo de pernos del anillo interior (Ii)
- 922 mm
- Orificios de montaje del anillo interior (ni)
- 30
- Especificación de los orificios de montaje del anillo interior (Mi)
- M16
Engranaje
- Módulo del engranaje (m)
- 8 mm
- Número de dientes (z)
- 133
- Diámetro primitivo del engranaje (Dp)
- 1.064 mm
- Engranaje Tooth Height (Hd)
- 62 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro La Leonessa V25E062
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | V25E062 |
| Certificado intercambiable con | La Leonessa V25E062 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | La Leonessa |
| Serie | 1RE Serie |
| Modelo de referencia | V25E062 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Masa (P) | 130 kg |
| Diámetro exterior total (De) | 1.080 mm |
| Diámetro interior total (Di) | 893 mm |
| Altura total (H) | 82 mm |
| Dim Dr (Dr) | 977,5 mm |
| Dim Centering External (Ce) | 987 +0,4/0 mm |
| Dim Centering Internal (Ci) | 895 +0,4/0 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (Ie) | 1.015 mm |
| Orificios de montaje del anillo exterior (ne) | 30 |
| Especificación de los orificios de montaje del anillo exterior (Me) | M16 |
| Círculo de pernos del anillo interior (Ii) | 922 mm |
| Orificios de montaje del anillo interior (ni) | 30 |
| Especificación de los orificios de montaje del anillo interior (Mi) | M16 |
| Engranaje | |
| Módulo del engranaje (m) | 8 mm |
| Número de dientes (z) | 133 |
| Diámetro primitivo del engranaje (Dp) | 1.064 mm |
| Engranaje Tooth Height (Hd) | 62 mm |
| Capacidades | |
| Capacidad de carga axial estática básica (C0a) | 3.250 kN |
| Static tilting moment rating (M0r) | 792 kNm |
| Fuerza normal sobre el diente (Fnom) | 43 kN |
| Fuerza máxima sobre el diente (Fmax) | 86 kN |
| Otros datos | |
| Pattern (Schema) | C |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

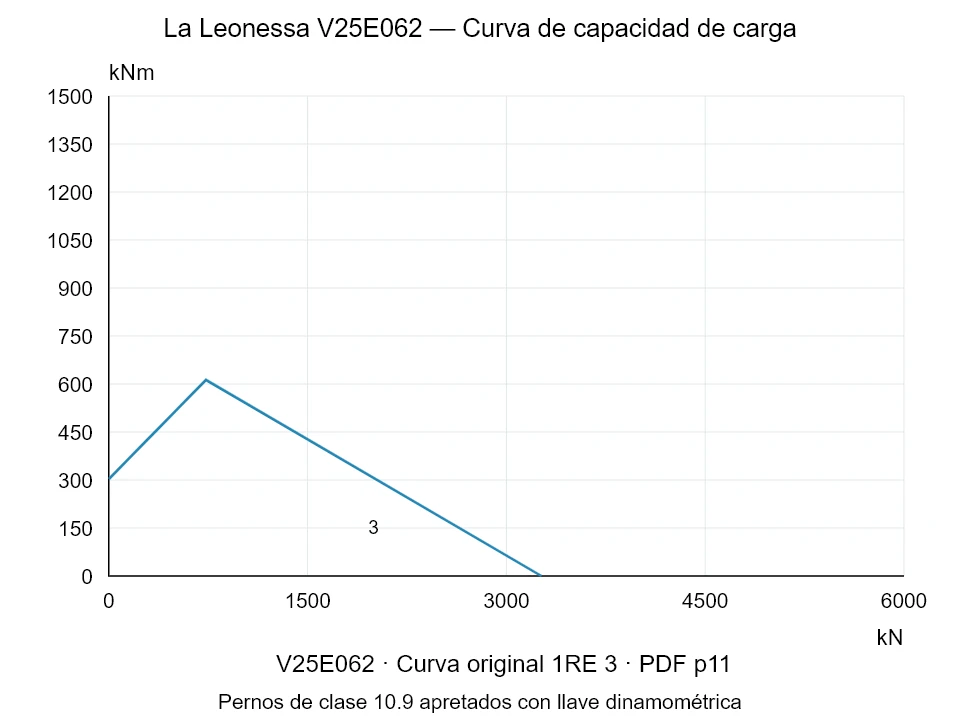

Gráfico de capacidad de carga de la serie 1RE
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM

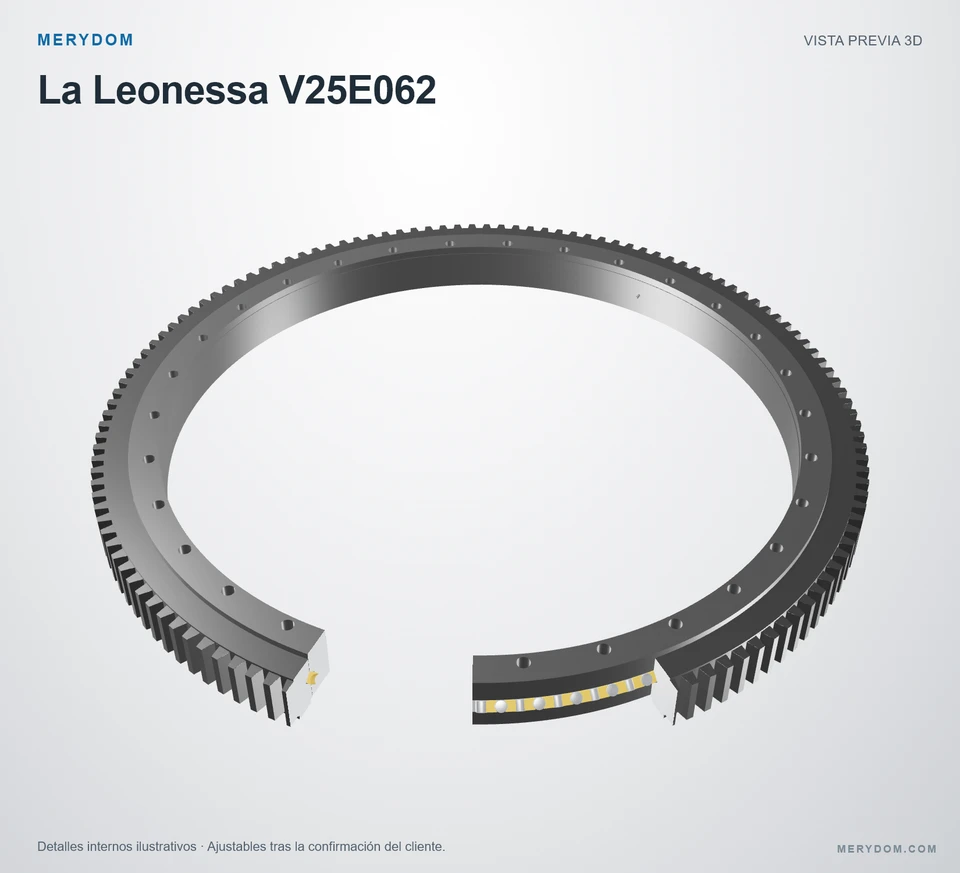

Reemplazo MERYDOM para La Leonessa V25E062
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
