Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
MERYDOM RK6-22E1Z
Verificado en fábrica por MERYDOM para intercambiar con Kaydon RK6-22E1Z. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
RK6-22E1Z

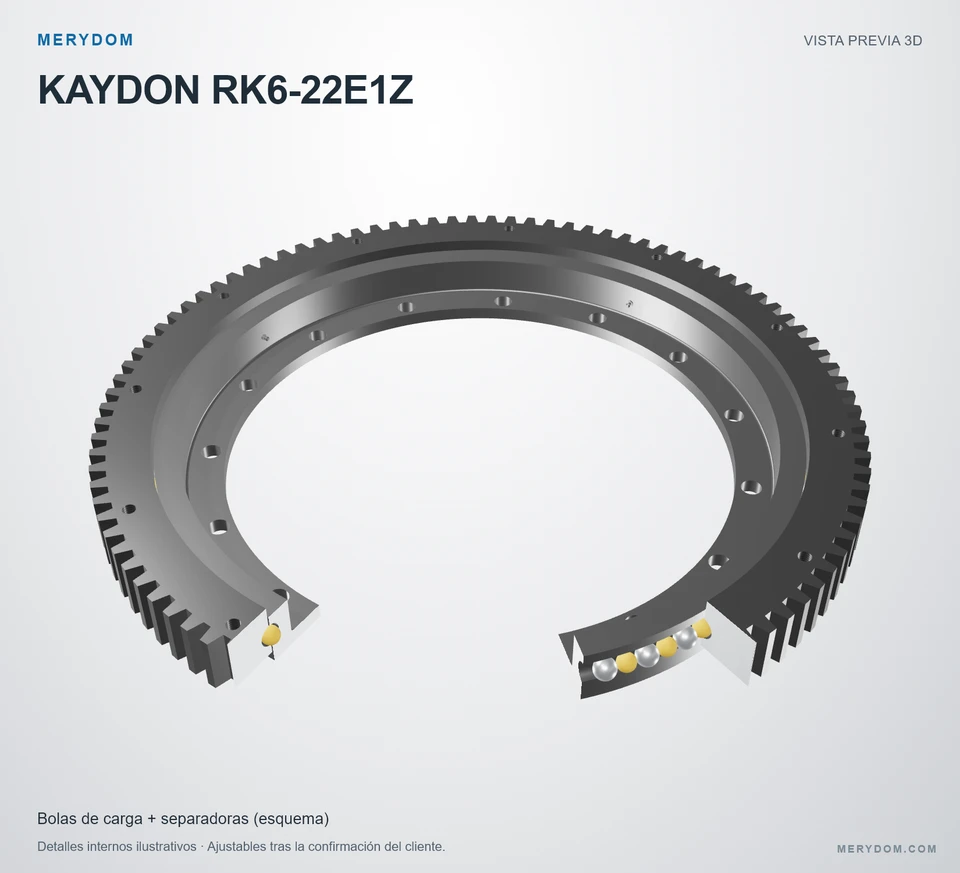

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon RK6-22E1Z.
Verificado por MERYDOMVerificación técnica · Rev. 1.0- Overall OD (Do)
- 25.150 in
- Overall ID (di)
- 17.090 in
- Altura total
- 2.205 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 12 / 15 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Rev. 1.0Especificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | RK6-22E1Z |
| Certificado intercambiable con | Kaydon RK6-22E1Z |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisión del plano aprobado | 1.0 |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Fecha de certificación | 2026-08-15 |
| Materiales | |
| Opciones de material de los anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones de material de los separadores | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | RK Serie |
| Modelo de referencia | RK6-22E1Z |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |

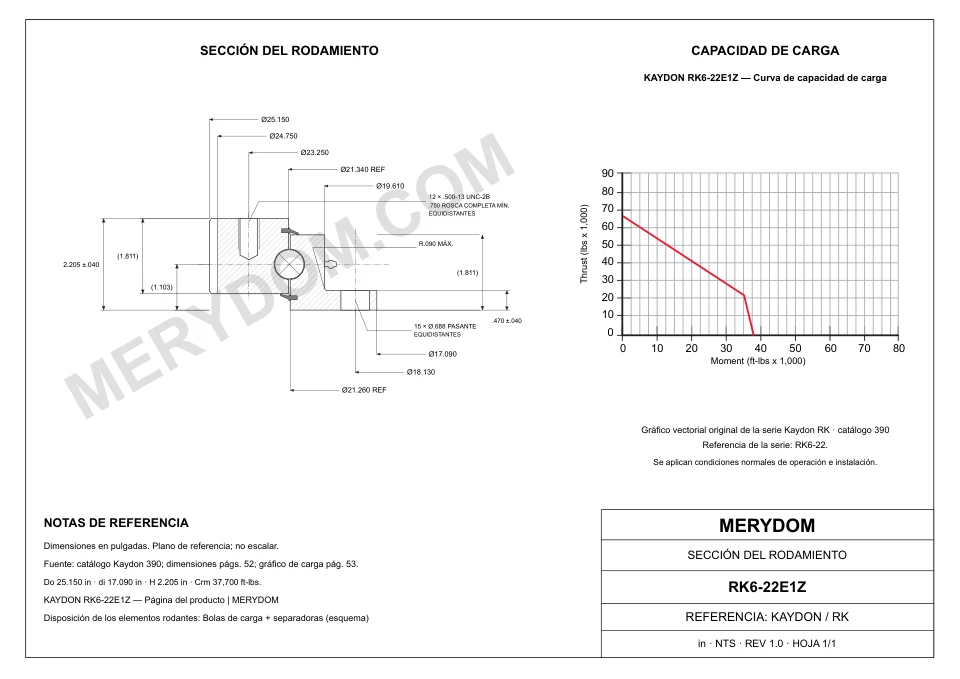

| Dimensiones | |
| Diámetro exterior total (Do) | 25.150 in638.81 mm |
| Diámetro interior total (di) | 17.090 in434.086 mm |
| Altura total (H) | 2.205 in56.007 mm |
| Diámetro interior del anillo exterior (Di) | 21.340 in542.036 mm |
| Diámetro exterior del anillo interior (do) | 21.260 in540.004 mm |
| Diámetro interior del cuerpo del anillo interior (dr) | 19.610 in498.094 mm |
| Círculo de pernos del anillo exterior (Lo) | 23.250 in590.55 mm |
| Círculo de pernos del anillo interior (Li) | 18.130 in460.502 mm |
| Diámetro primitivo del engranaje (D2) | 24.750 in628.65 mm |
| Assembly weight (G) | 96 lb43.545 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 5650 lbf25,132.452 N |
| Capacidad de carga de momento (Crm) | 37700 in37,700 |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 12 orificios · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Orificios de pernos del anillo interior (ni) | 15 orificios · 0.688 through, equally spaced |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral (Pd) | 4.00000000 DP |
| Módulo equivalente (m) | 6.35 mm |
| Número de dientes (z2) | 99 |
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-15 por Departamento de Ingeniería de MERYDOM.
CAPACIDAD DE CARGA DE LA SERIE

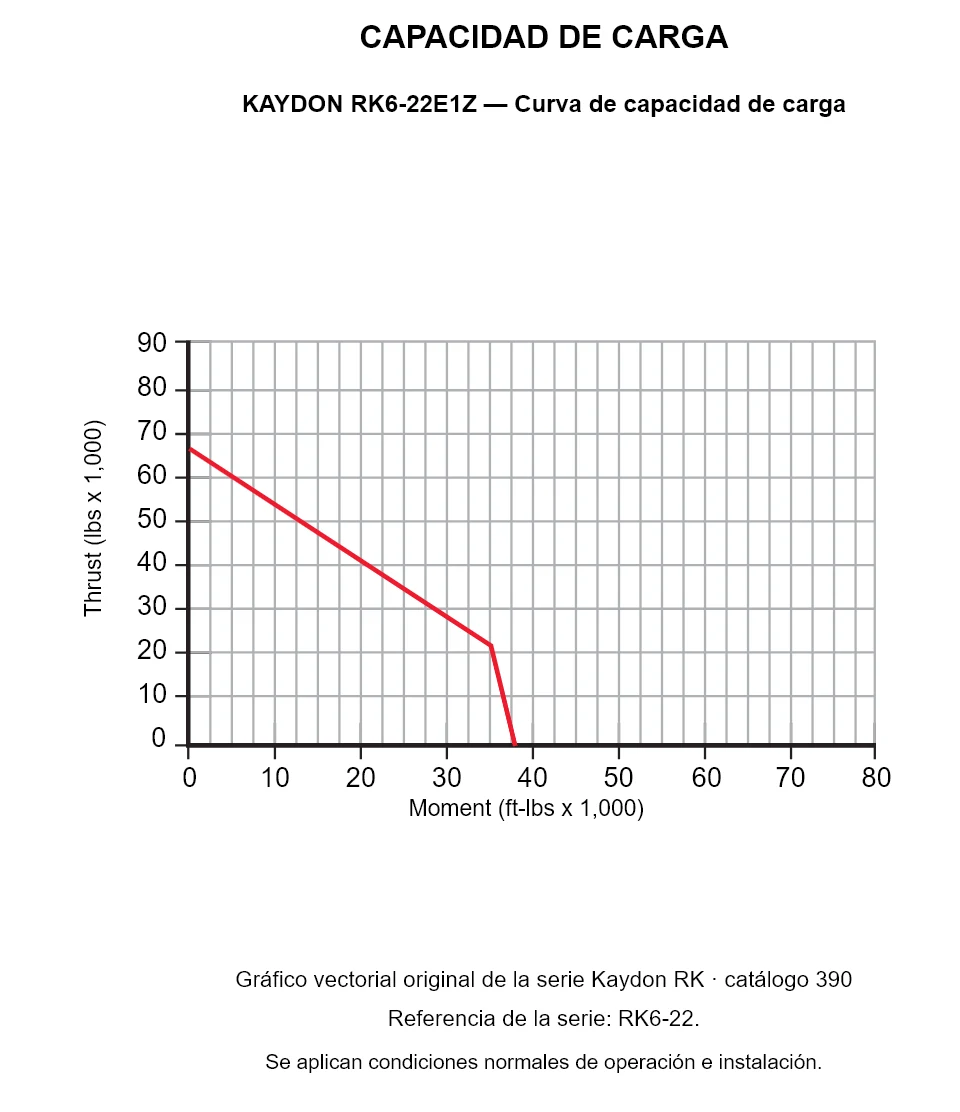

Gráfico de capacidad de carga de la serie RK
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- Revisión predeterminada del plano aprobado: 1.0
- Fecha de certificación vinculada al registro de importación
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
