Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

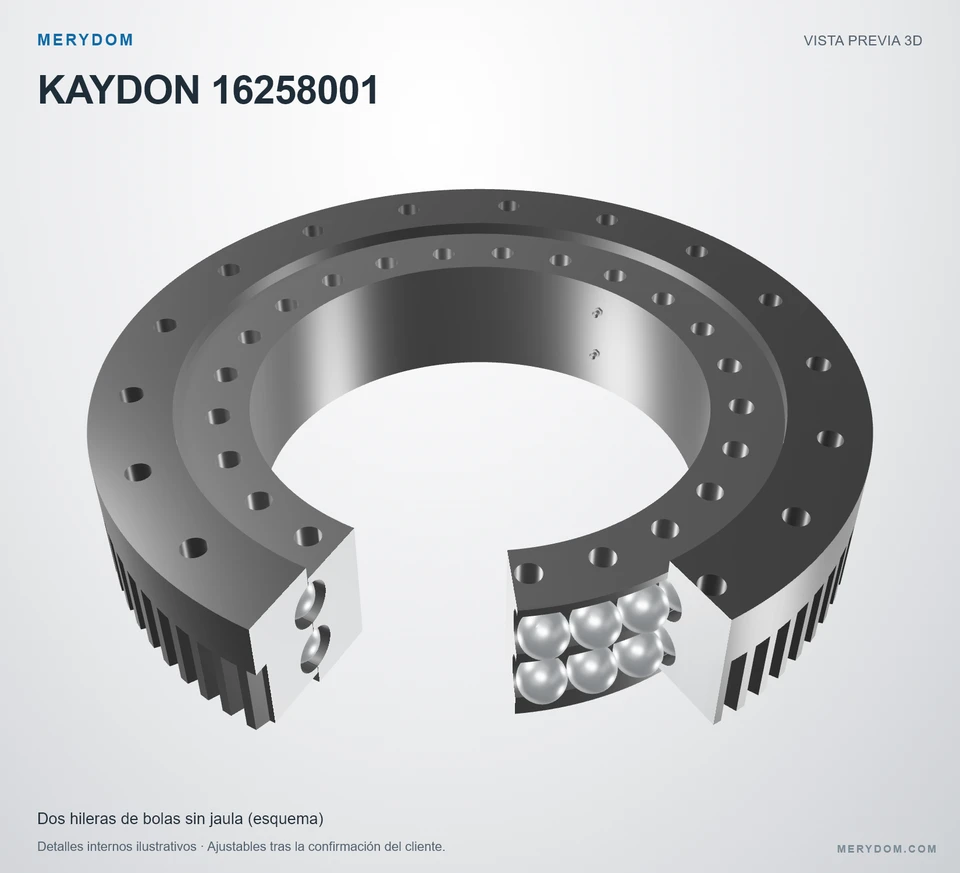

MERYDOM 16258001
Verificado en fábrica por MERYDOM para intercambiar con Kaydon 16258001. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16258001
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16258001.
Verificado por MERYDOMVerificación técnica · Rev. 1.0- Overall OD (Do)
- 17.086 in
- Overall ID (di)
- 10.250 in
- Altura total
- 3.313 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 18 / 24 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de ocho puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Rev. 1.0Especificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16258001 |
| Certificado intercambiable con | Kaydon 16258001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisión del plano aprobado | 1.0 |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Fecha de certificación | 2026-08-15 |
| Materiales | |
| Opciones de material de los anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones de material de los separadores | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | DT Serie |
| Modelo de referencia | 16258001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de ocho puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 17.086 in433.984 mm |
| Diámetro interior total (di) | 10.250 in260.35 mm |
| Altura total (H) | 3.313 in84.15 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 17.086 in433.984 mm |
| Círculo de pernos del anillo exterior (Lo) | 15.354 in389.992 mm |
| Círculo de pernos del anillo interior (Li) | 11.614 in294.996 mm |
| Diámetro primitivo del engranaje (D2) | 16.800 in426.72 mm |
| Assembly weight (G) | 105 lb47.627 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 6850 lbf30,470.318 N |
| Capacidad de carga de momento (Crm) | 65200 in65,200 |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 18 orificios · 0.563 |
| Orificios de pernos del anillo interior (ni) | 24 orificios · 0.563 |
| Engranaje | |
| Sistema de paso | SPECIAL_DP |
| Paso diametral (Pd) | DP |
| Módulo equivalente (m) | mm |
| Número de dientes (z2) | 84 |
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-15 por Departamento de Ingeniería de MERYDOM.
CAPACIDAD DE CARGA DE LA SERIE

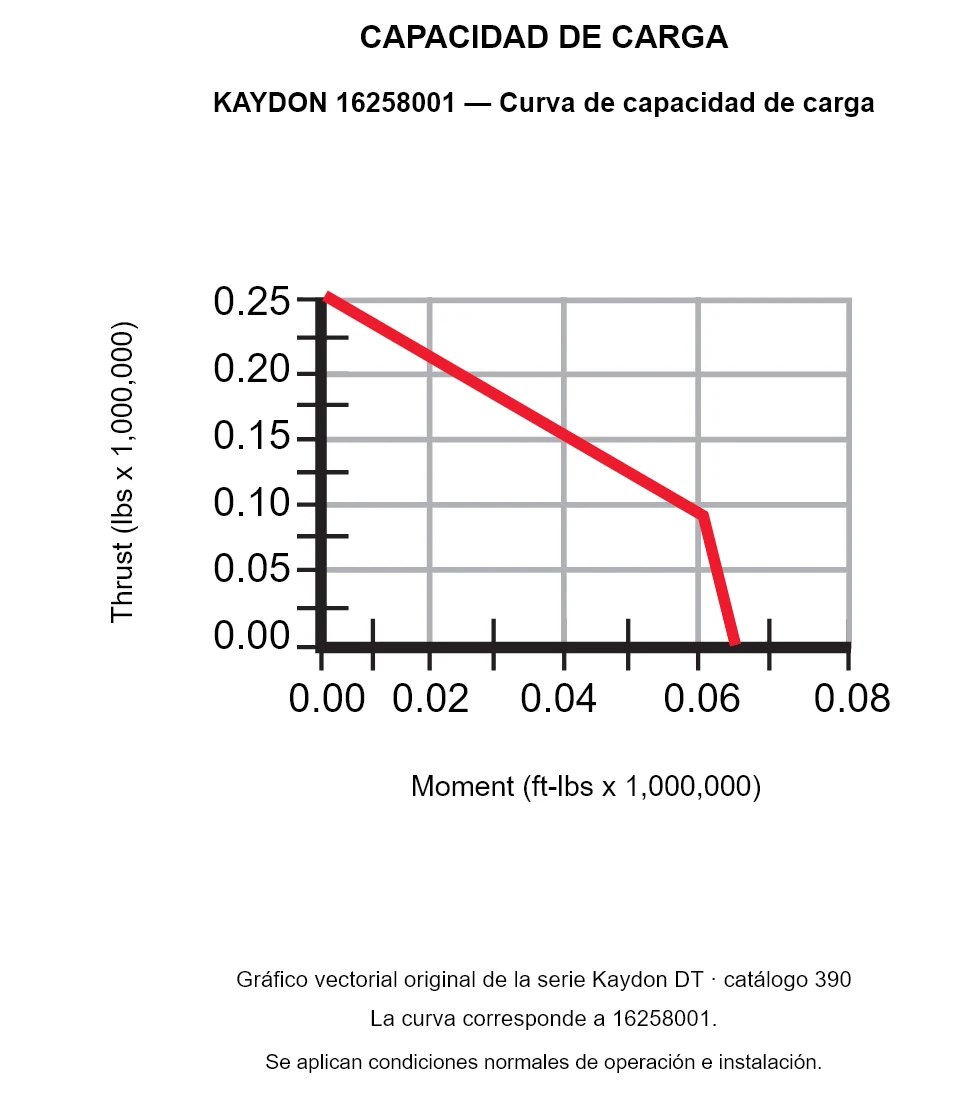

Gráfico de capacidad de carga de la serie DT
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- Revisión predeterminada del plano aprobado: 1.0
- Fecha de certificación vinculada al registro de importación
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
