MERYDOM XSU 140844, reemplazo de INA

Name: MERYDOM XSU 140844
Brand: MERYDOM
SKU: XSU 140844

Volver al catálogo de sustitución

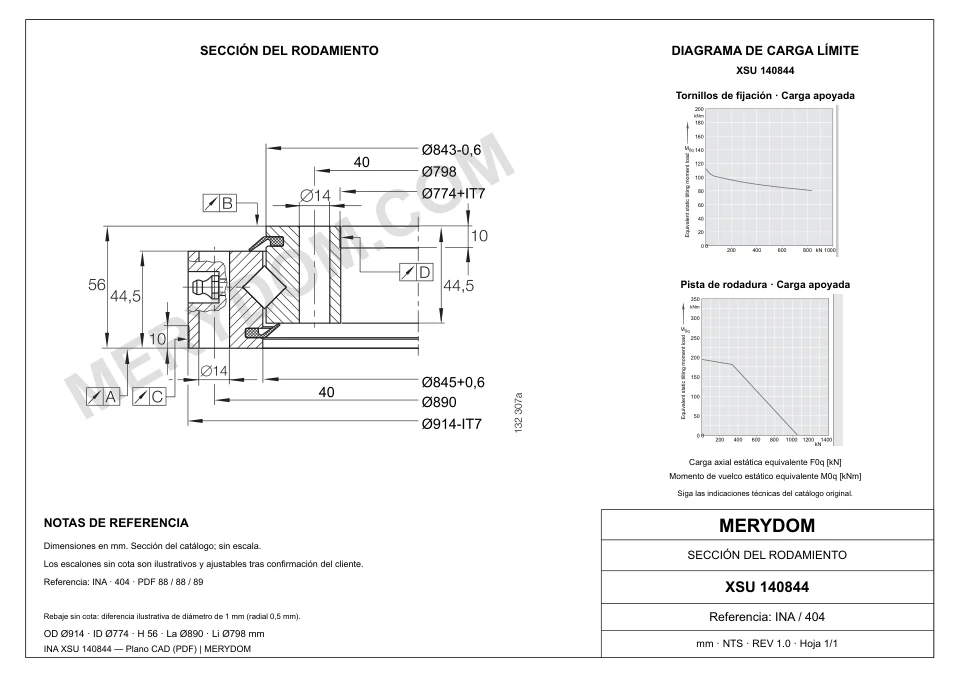

INA XSU 14 Series Ungeared outline drawing — XSU 14 Serie · Sin engranaje outlineHaga clic en la imagen para ampliar

MARCA MERYDOM · SUSTITUCIÓN CERTIFICADA

XSU 140844

Verificado por MERYDOMNivel 3 · Registro de verificación técnica

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA XSU 140844.

Datos certificados del productoVer especificaciones completas ↓

Overall OD (Do): 914 mm
Overall ID (di): 774 mm
Altura total: No publicado
Disposición del engranaje: Sin engranaje
Orificios de montaje: 40 / 40 exterior / interior
Diseño del rodamiento: Rodillos cruzados

Garantía de fábrica

Intercambio dimensional verificado
Materiales controlados por MERYDOM
Documentación de fábrica disponible

DIMENSIONES DEL PRODUCTO

Dimensiones e interfaces publicadas

Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

Ver especificaciones completas ↓

Dimensiones

Mass (Mass): 60 kg
Diámetro exterior total (Da): 914 mm
Diámetro interior total (di): 774 mm
Catalog diameter Di (Di): 845+0,6 mm
Catalog diameter da (da): 843–0,6 mm

Montaje

Círculo de pernos del anillo exterior (La): 890 mm
Orificios de montaje del anillo exterior (na): 40
Círculo de pernos del anillo interior (Li): 798 mm
Orificios de montaje del anillo interior (ni): 40

ESPECIFICACIÓN CERTIFICADA MERYDOM

Especificaciones del producto

Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.

Verificado en fábrica por MERYDOM · Registro controlado

Parámetro técnico	Valor certificado del producto MERYDOM
Producto certificado MERYDOM
Marca del producto	MERYDOM
Modelo MERYDOM	XSU 140844
Certificado intercambiable con	INA XSU 140844
Verificación de fábrica	Nivel 3 · Verificado por ingeniería
Revisado por	Departamento de Ingeniería de MERYDOM
Metadatos de verificación	Registro interno controlado; no se publican la fecha ni la revisión del plano.
Materiales
Opciones configurables de material de anillos	42CrMo / 50Mn
Material de la junta	NBR · Caucho nitrilo
Opciones configurables de material del separador	Nailon técnico / Latón
Identificación
Marca de referencia	INA
Serie	XSU 14 Serie
Modelo de referencia	XSU 140844
Sistema de medición	Métrico
Estructura del rodamiento	Rodillos cruzados
Disposición del engranaje	Sin engranaje
Dimensiones
Mass (Mass)	60 kg
Diámetro exterior total (Da)	914 mm
Diámetro interior total (di)	774 mm
Catalog diameter Di (Di)	845+0,6 mm
Catalog diameter da (da)	843–0,6 mm
Montaje
Círculo de pernos del anillo exterior (La)	890 mm
Orificios de montaje del anillo exterior (na)	40
Círculo de pernos del anillo interior (Li)	798 mm
Orificios de montaje del anillo interior (ni)	40
Capacidades
Maximum permissible radial load (Fr perm)	1,652 kNaproximadamente 165.2 kN
Basic dynamic axial load rating (Ca)	340 kN
Basic static axial load rating (C0a)	1,050 kN
Basic dynamic radial load rating (Cr)	215 kN
Basic static radial load rating (C0r)	510 kN
Preload (Preload)	0,01 incl. 0,04 mm

Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

CAPACIDAD DE CARGA DE LA SERIE

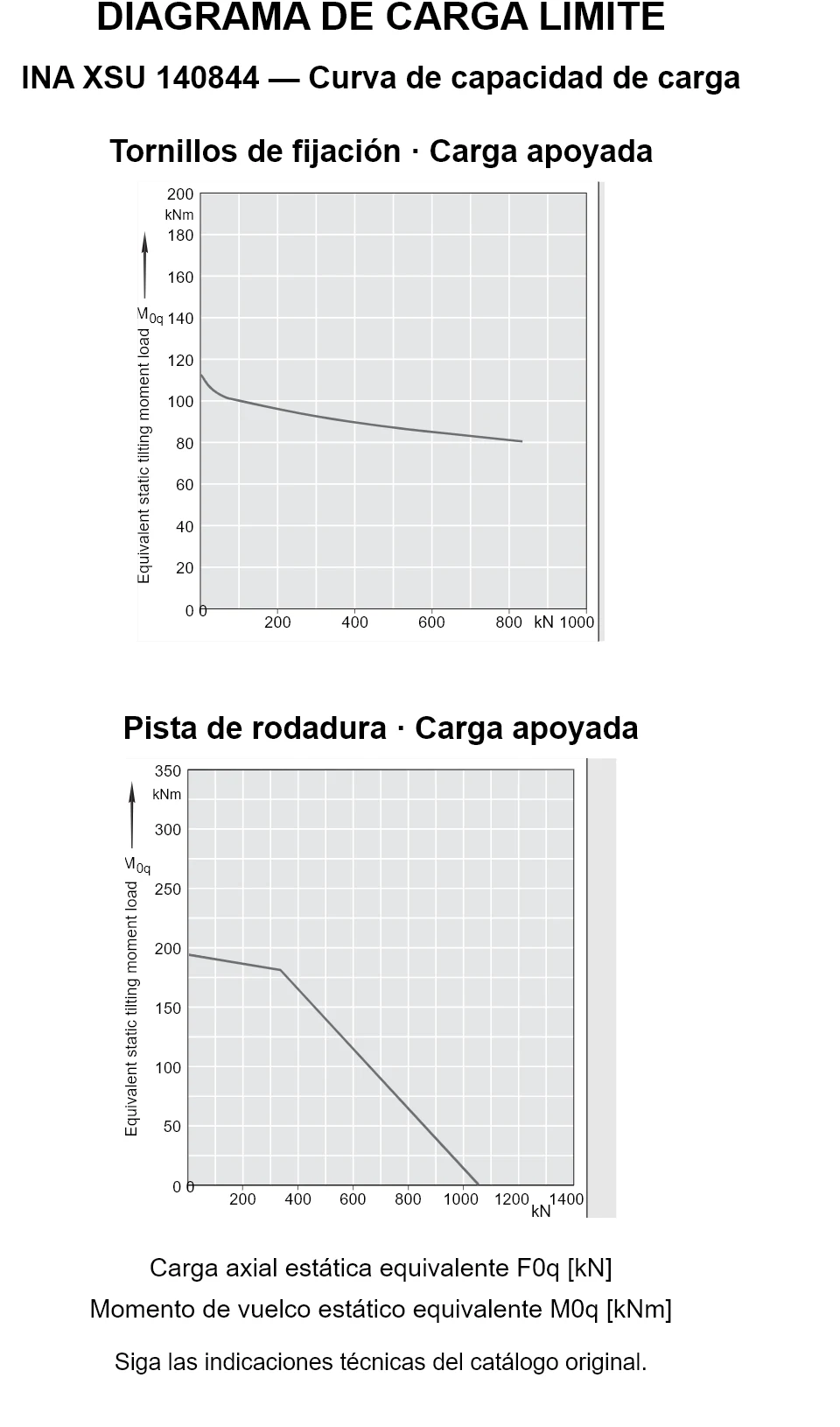

Gráfico de capacidad de carga de la serie XSU 14

Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.

Nota de selección técnica

Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.

INGENIERÍA MERYDOM

Diseño de reemplazo verificado en fábrica

Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.

Intercambiabilidad verificada

Designación de modelo y envolvente de instalación coincidentes
Interfaces de orificios y círculos de pernos revisadas
Engranaje adaptado a la configuración de referencia

Construcción MERYDOM

Opciones configurables de material de anillos 42CrMo o 50Mn
Sistema de sellado de caucho nitrilo NBR
Opciones configurables de separadores de nailon técnico o latón

Documentación de fábrica

Verificación por el Departamento de Ingeniería de MERYDOM
La evidencia de verificación se mantiene en el registro interno controlado
La revisión del plano y el paquete final de documentación se confirman con la cotización

Confirmación de la aplicación

Confirmar planitud del apoyo, clase y precarga de pernos
Verificar cargas aplicadas, ciclo de trabajo y lubricación
Confirmar temperatura, entorno y condiciones de instalación
