Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

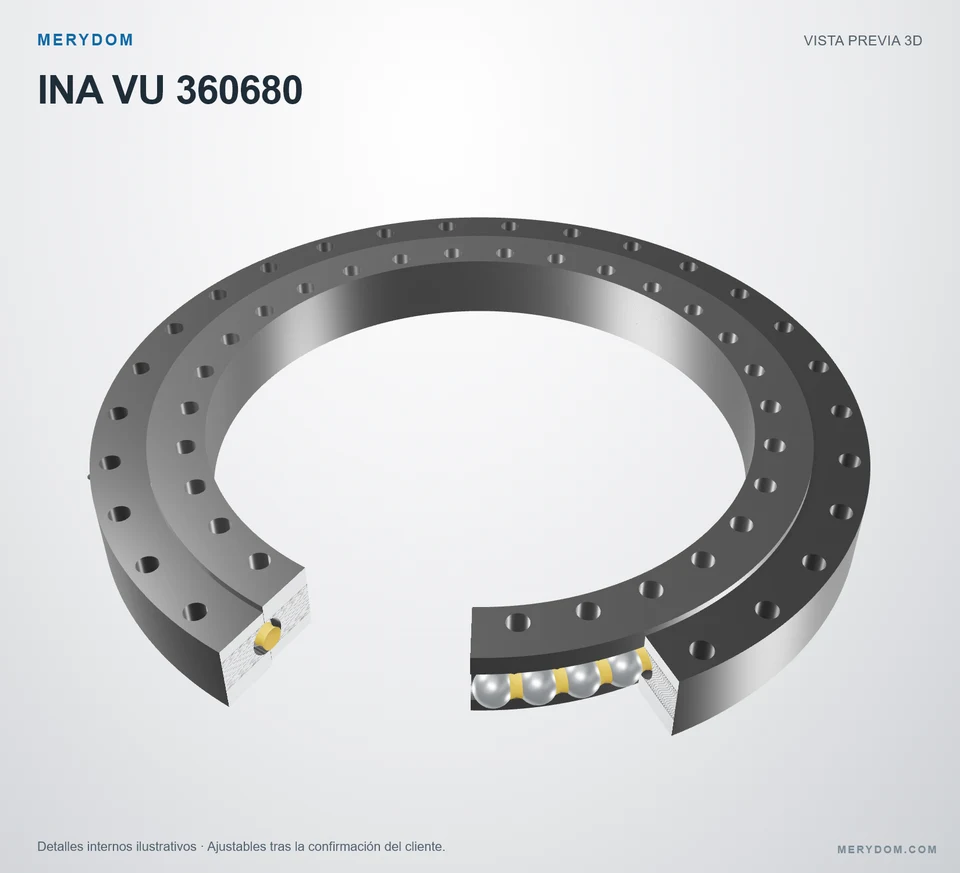

Rodamiento de giro de sustitución para INA VU 360680
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VU 360680. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: INA VU 360680. Serie: Vu. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Sin engranaje.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VU 360680
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VU 360680.
- Overall OD (Do)
- 795 mm
- Overall ID (di)
- 565 mm
- Altura total
- 79 mm
- Disposición del engranaje
- Sin engranaje
- Orificios de montaje
- 30 / 30 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
Verificado por MERYDOMNivel 3 · Registro de verificación técnica
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

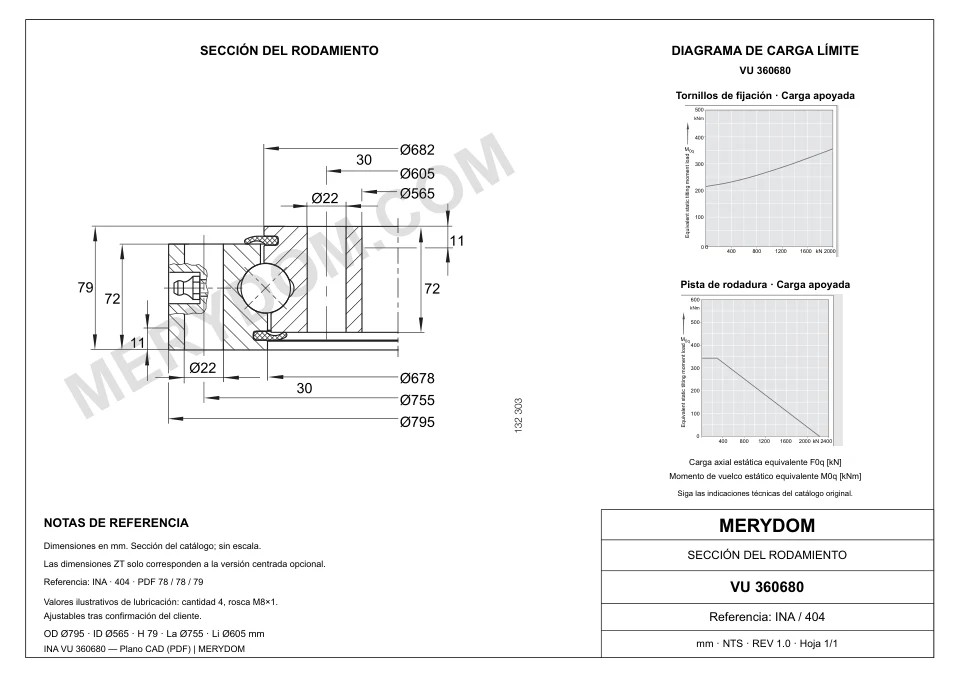

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (Masa)
- 120 kg
- Diámetro exterior total (Da)
- 795 mm
- Diámetro de centrado exterior (DaZT)
- 793 mm
- Diámetro interior total (di)
- 565 mm
- Diámetro de centrado interior (diZT)
- 567 mm
- Diámetro de catálogo Di (Di)
- 678 mm
- Diámetro de catálogo da (da)
- 682 mm
- Altura total (H)
- 79 mm
- Altura interior (h)
- 72 mm
- Longitud de centrado exterior (T)
- 11 mm
- Longitud de centrado interior (t)
- 11 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 755 mm
- Círculo de pernos del anillo interior (Li)
- 605 mm
- Orificios de montaje del anillo exterior (na)
- 30
- Orificios de montaje del anillo interior (ni)
- 30
- Diámetro común de los orificios de montaje (dB)
- 22 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro INA VU 360680
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VU 360680 |
| Certificado intercambiable con | INA VU 360680 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | INA |
| Serie | Vu Serie |
| Modelo de referencia | VU 360680 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Sin engranaje |
| Dimensiones | |
| Masa (Masa) | 120 kg |
| Diámetro exterior total (Da) | 795 mm |
| Diámetro de centrado exterior (DaZT) | 793 mm |
| Diámetro interior total (di) | 565 mm |
| Diámetro de centrado interior (diZT) | 567 mm |
| Diámetro de catálogo Di (Di) | 678 mm |
| Diámetro de catálogo da (da) | 682 mm |
| Altura total (H) | 79 mm |
| Altura interior (h) | 72 mm |
| Longitud de centrado exterior (T) | 11 mm |
| Longitud de centrado interior (t) | 11 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 755 mm |
| Círculo de pernos del anillo interior (Li) | 605 mm |
| Orificios de montaje del anillo exterior (na) | 30 |
| Orificios de montaje del anillo interior (ni) | 30 |
| Diámetro común de los orificios de montaje (dB) | 22 mm |
| Capacidades | |
| Carga radial máxima admisible (Fr perm) | 363 kN |
| Capacidad de carga axial dinámica básica (Ca) | 640 kN |
| Capacidad de carga axial estática básica (C0a) | 2.260 kN |
| Capacidad de carga radial dinámica básica (Cr) | 415 kN |
| Capacidad de carga radial estática básica (C0r) | 1.020 kN |
| Juego radial (Juego radial) | 0,09 incl. 0,36 mm |
| Juego axial de inclinación (Juego axial de inclinación) | 0,15 incl. 0,59 mm |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

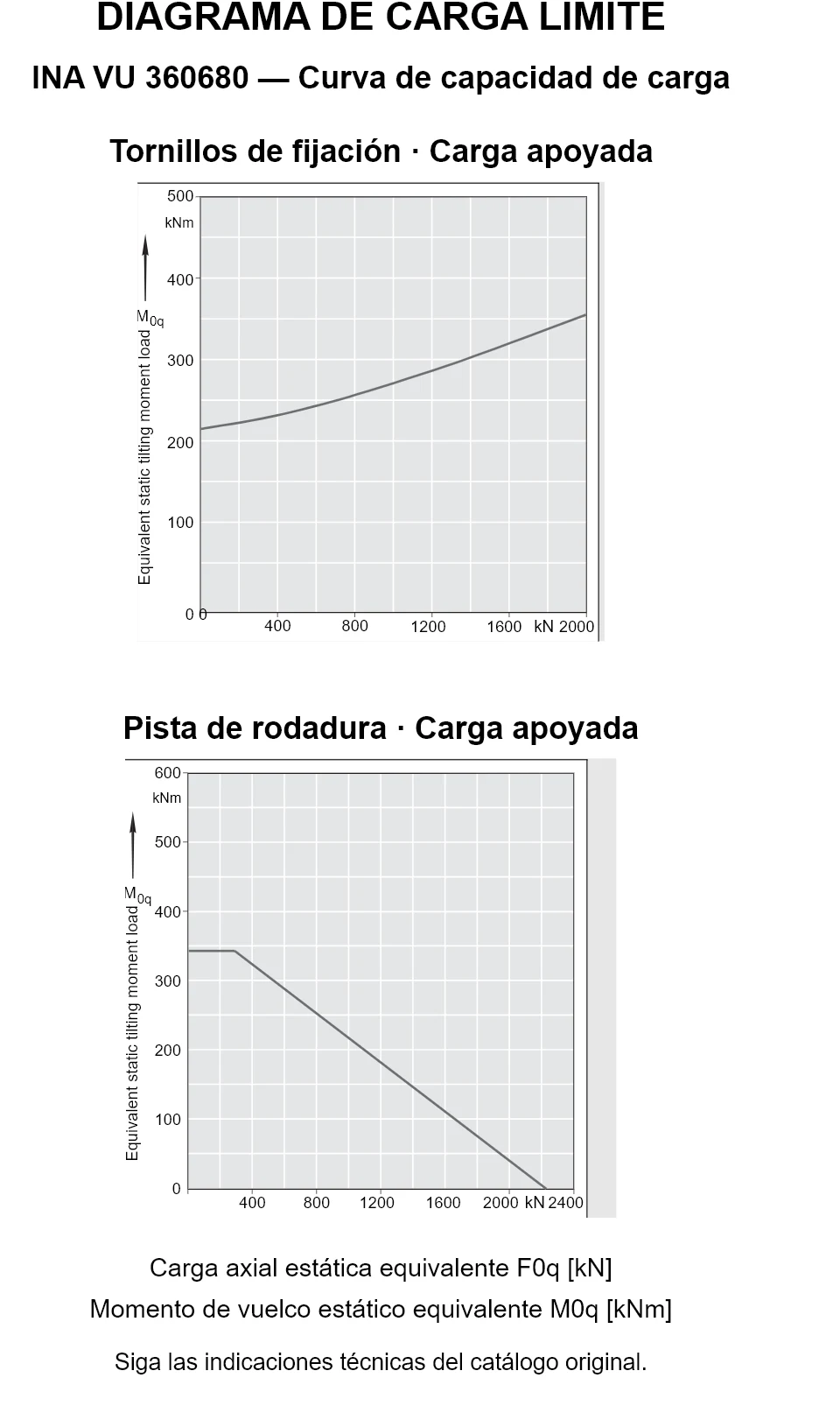

INA VU 360680 — Curva de capacidad de carga
INA VU 360680 — Curva de capacidad de carga
INA VU 360680 — Curva de capacidad de carga. Siga las indicaciones técnicas del catálogo original.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para INA VU 360680
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
