Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

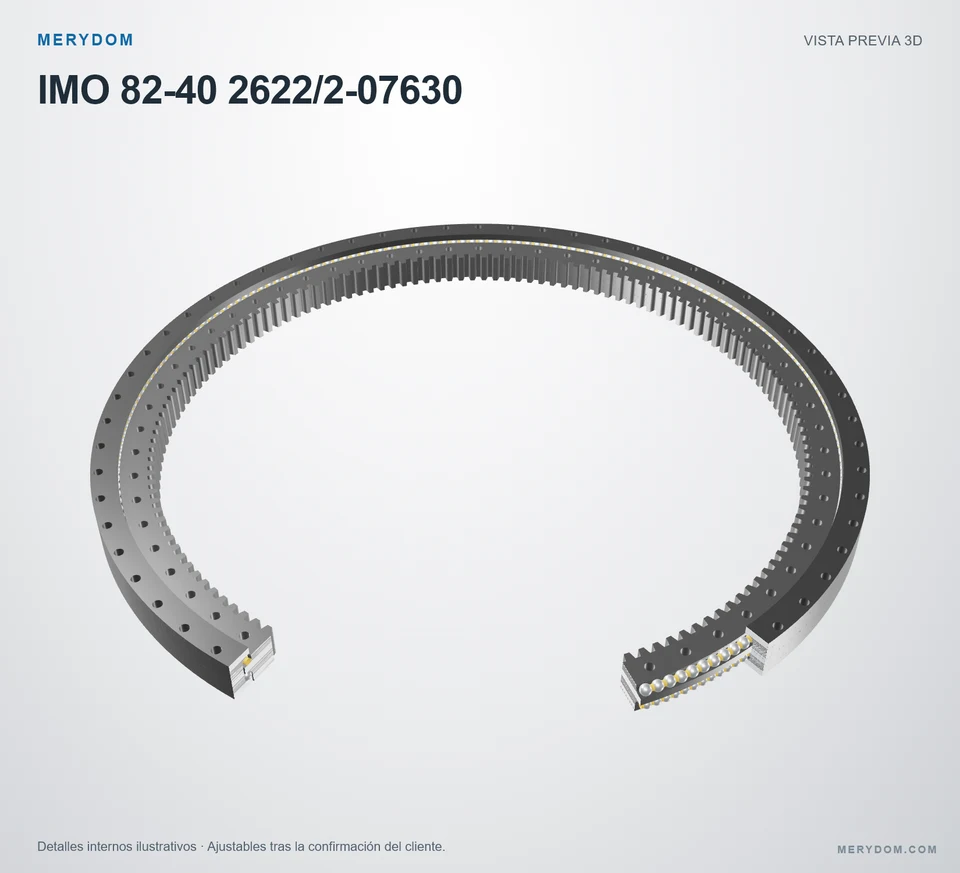

Rodamiento de giro de sustitución para IMO 82-40 2622/2-07630
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 82-40 2622/2-07630. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: IMO 82-40 2622/2-07630. Serie: 840. Estructura del rodamiento: Bolas de doble contacto axial. Disposición del engranaje: Engranaje interno.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
82-40 2622/2-07630
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 82-40 2622/2-07630.
- Overall OD (Do)
- 2770 mm
- Overall ID (di)
- 2336 mm
- Altura total
- 156 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 60 / 60 exterior / interior
- Diseño del rodamiento
- Bolas de doble contacto axial
Verificado por MERYDOMNivel 3 · Registro de verificación técnica
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

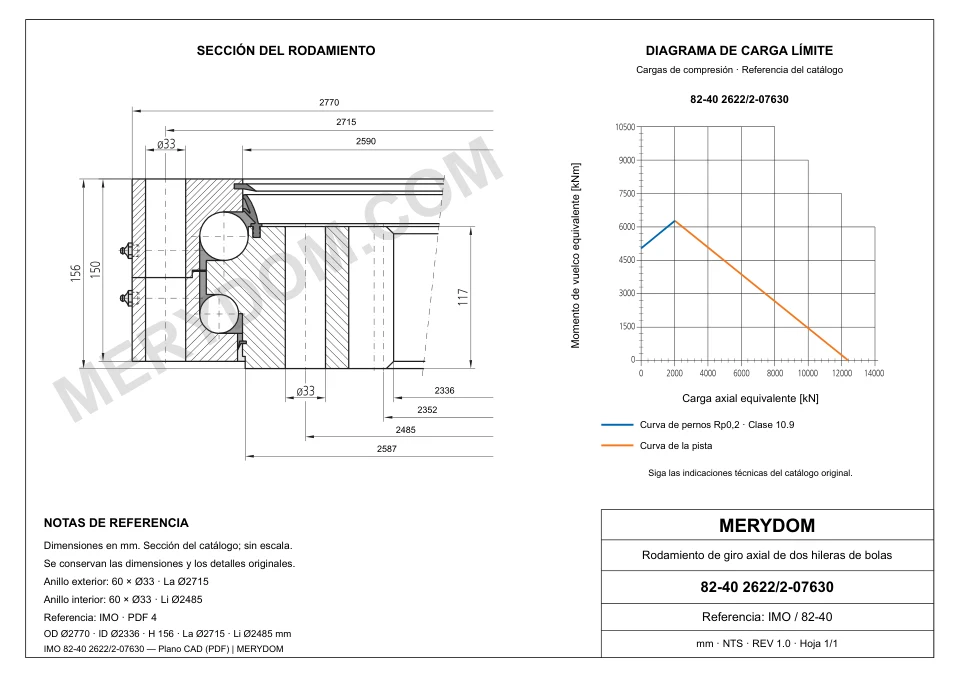

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Da)
- 2.770 mm
- Diámetro interior total (di)
- 2.336 mm
- Peso del conjunto (G)
- 1.495 kg
- Altura total (H)
- 156 mm
- Diámetro interior del anillo exterior (Di)
- 2.590 mm
- Diámetro exterior del anillo interior (da)
- 2.587 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 2.715 mm
- Círculo de pernos del anillo interior (Li)
- 2.485 mm
- Orificios de montaje del anillo exterior (na)
- 60
- Orificios de montaje del anillo interior (n)
- 60
- Diámetro de los orificios del anillo exterior (Øa)
- 33 mm
- Diámetro de los orificios del anillo interior (Øi)
- 33 mm
Engranaje
- Diámetro primitivo del engranaje (d)
- 2.352 mm
- Módulo del engranaje (m)
- 16 mm
- Número de dientes (z)
- 147
- Coeficiente de desplazamiento de perfil (x)
- -0,5
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro IMO 82-40 2622/2-07630
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 82-40 2622/2-07630 |
| Certificado intercambiable con | IMO 82-40 2622/2-07630 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | IMO |
| Serie | 840 Serie |
| Modelo de referencia | 82-40 2622/2-07630 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de doble contacto axial |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Diámetro exterior total (Da) | 2.770 mm |
| Diámetro interior total (di) | 2.336 mm |
| Peso del conjunto (G) | 1.495 kg |
| Altura total (H) | 156 mm |
| Diámetro interior del anillo exterior (Di) | 2.590 mm |
| Diámetro exterior del anillo interior (da) | 2.587 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 2.715 mm |
| Círculo de pernos del anillo interior (Li) | 2.485 mm |
| Orificios de montaje del anillo exterior (na) | 60 |
| Orificios de montaje del anillo interior (n) | 60 |
| Diámetro de los orificios del anillo exterior (Øa) | 33 mm |
| Diámetro de los orificios del anillo interior (Øi) | 33 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 2.352 mm |
| Módulo del engranaje (m) | 16 mm |
| Número de dientes (z) | 147 |
| Coeficiente de desplazamiento de perfil (x) | -0,5 |
| Capacidades | |
| Fuerza circunferencial permitida, normal (fz_norm) | 178 kN |
| Fuerza circunferencial permitida, máxima (fz_max) | 338 kN |
| Capacidad de carga radial estática (Co_rad) | 2.477 kN |
| Capacidad de carga axial estática, tracción (Co_ax_T) | 12.731 kN |
| Capacidad de carga axial estática, compresión (Co_ax_H) | 10.171 kN |
| Capacidad de carga radial dinámica (C_rad) | 568 kN |
| Capacidad de carga axial dinámica, tracción (C_ax_T) | 1.345 kN |
| Capacidad de carga axial dinámica, compresión (C_ax_H) | 1.068 kN |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

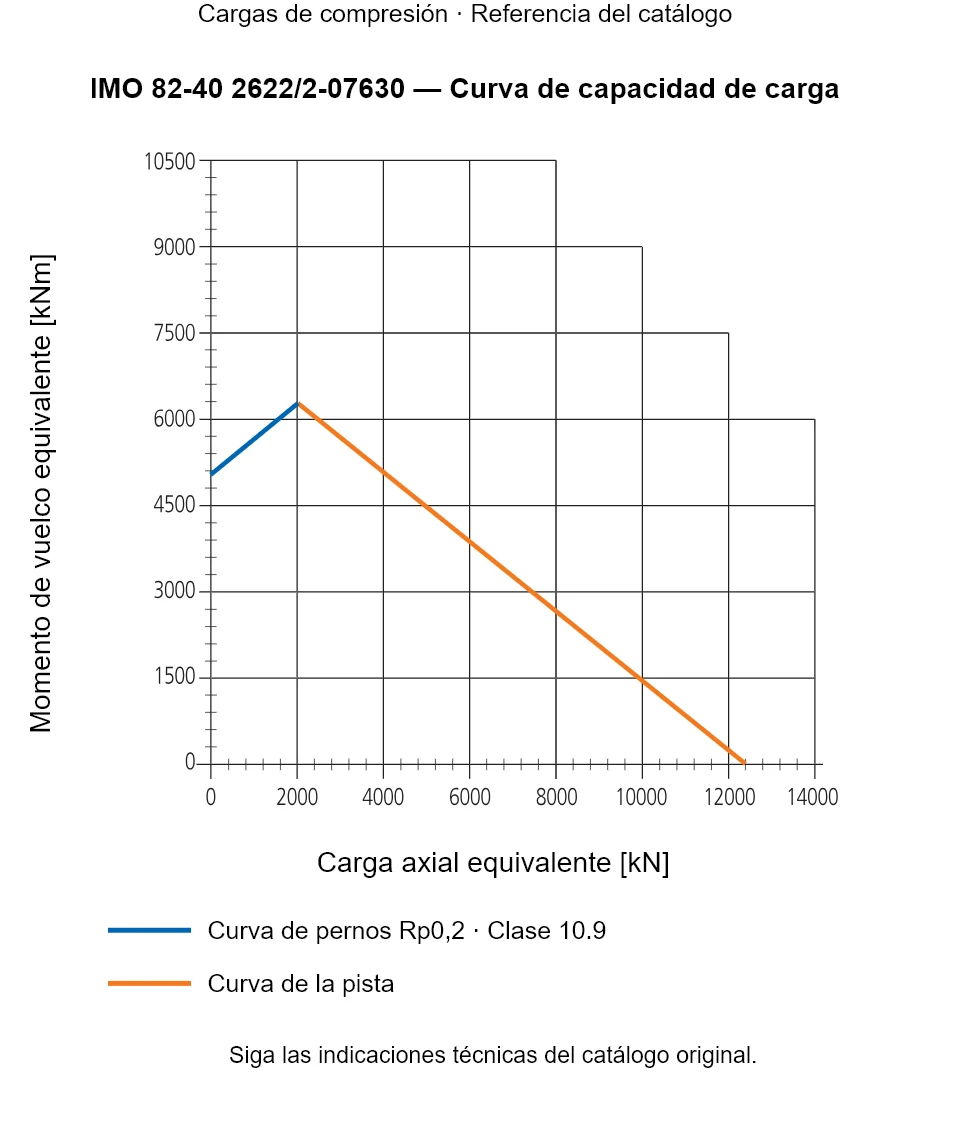

IMO 82-40 2622/2-07630 — Curva de capacidad de carga
IMO 82-40 2622/2-07630 — Curva de capacidad de carga
IMO 82-40 2622/2-07630 — Curva de capacidad de carga · Cargas de compresión · Referencia del catálogo. Siga las indicaciones técnicas del catálogo original.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para IMO 82-40 2622/2-07630
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 82-40 2622/2-07630.
