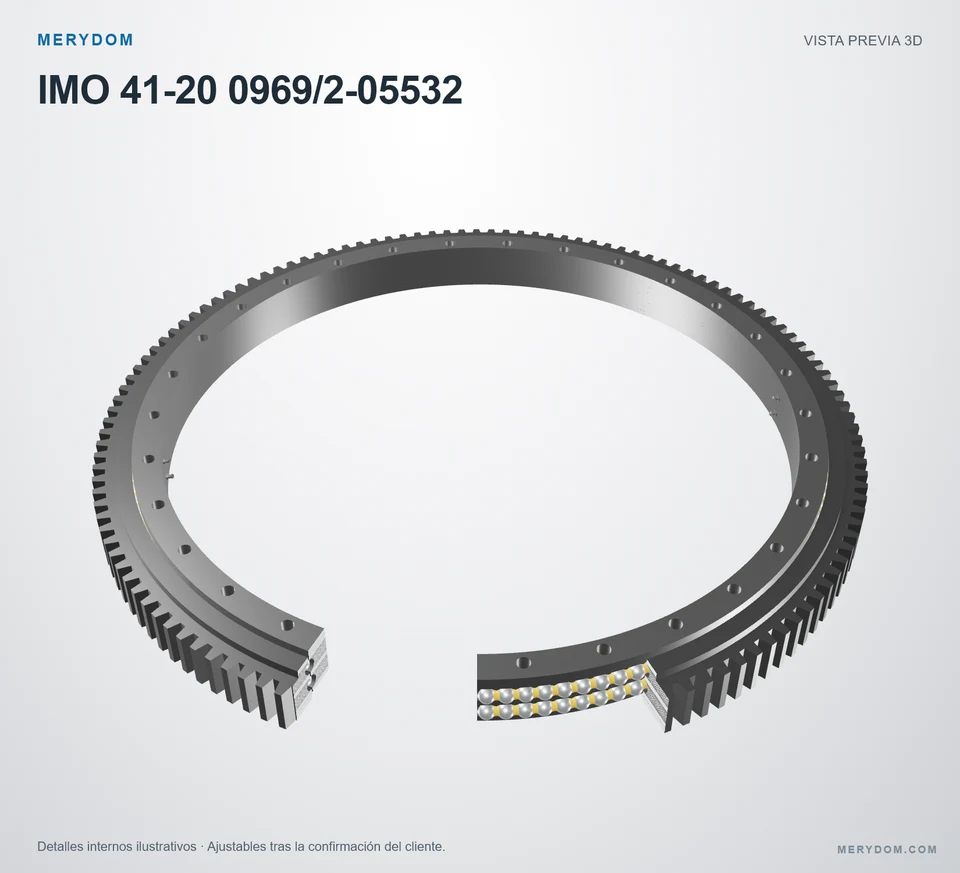

Rodamiento de giro de sustitución para IMO 41-20 0969/2-05532
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 41-20 0969/2-05532. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: IMO 41-20 0969/2-05532. Serie: Other Standard Ball. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
41-20 0969/2-05532
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 41-20 0969/2-05532.
- Overall OD (Do)
- 1079.12 mm
- Overall ID (di)
- 890 mm
- Altura total
- 82 mm
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 30 / 30 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
Verificado por MERYDOMNivel 3 · Registro de verificación técnica
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Peso del conjunto (G)
- 213 kg
- Altura total (H)
- 82 mm
- Diámetro exterior total (Da)
- 1.079,12 mm
- Diámetro interior total (di)
- 890 mm
- Diámetro exterior del anillo interior (Ø)
- 967 mm
Montaje
- Orificios de montaje del anillo exterior (na)
- 30
- Orificios de montaje del anillo interior (ni)
- 30
- Círculo de pernos del anillo exterior (La)
- 1.015 mm
- Círculo de pernos del anillo interior (Li)
- 922 mm
Engranaje
- Módulo del engranaje (m)
- 8 mm
- Número de dientes (z)
- 131
- Coeficiente de desplazamiento de perfil (x)
- 1,07
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro IMO 41-20 0969/2-05532
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 41-20 0969/2-05532 |
| Certificado intercambiable con | IMO 41-20 0969/2-05532 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | IMO |
| Serie | Other Standard Ball Serie |
| Modelo de referencia | 41-20 0969/2-05532 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Peso del conjunto (G) | 213 kg |
| Altura total (H) | 82 mm |
| Diámetro exterior total (Da) | 1.079,12 mm |
| Diámetro interior total (di) | 890 mm |
| Diámetro exterior del anillo interior (Ø) | 967 mm |
| Montaje | |
| Orificios de montaje del anillo exterior (na) | 30 |
| Orificios de montaje del anillo interior (ni) | 30 |
| Círculo de pernos del anillo exterior (La) | 1.015 mm |
| Círculo de pernos del anillo interior (Li) | 922 mm |
| Engranaje | |
| Módulo del engranaje (m) | 8 mm |
| Número de dientes (z) | 131 |
| Coeficiente de desplazamiento de perfil (x) | 1,07 |
| Capacidades | |
| Fuerza circunferencial permitida, normal (fz_norm) | 45 kN |
| Fuerza circunferencial permitida, máxima (fz_max) | 80 kN |
| Capacidad de carga radial estática (Co_rad) | 798 kN |
| Capacidad de carga axial estática (Co_ax) | 2.135 kN |
| Capacidad de carga radial dinámica (C_rad) | 231 kN |
| Capacidad de carga axial dinámica (C_ax) | 363 kN |
| Juego radial (SRad) | 0 - 0.10 mm |
| Juego axial de inclinación (Skipp) | 0 - 0.20 mm |
| Otros datos | |
| Material de los anillos según catálogo de referencia (interior / exterior) (Material) | 42CrMo4V |
| Orificios de transporte según catálogo de referencia (T) | No aplicable |
| Especificación de engrasadores según catálogo de referencia (X) | cada uno 2 x AM10x1 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

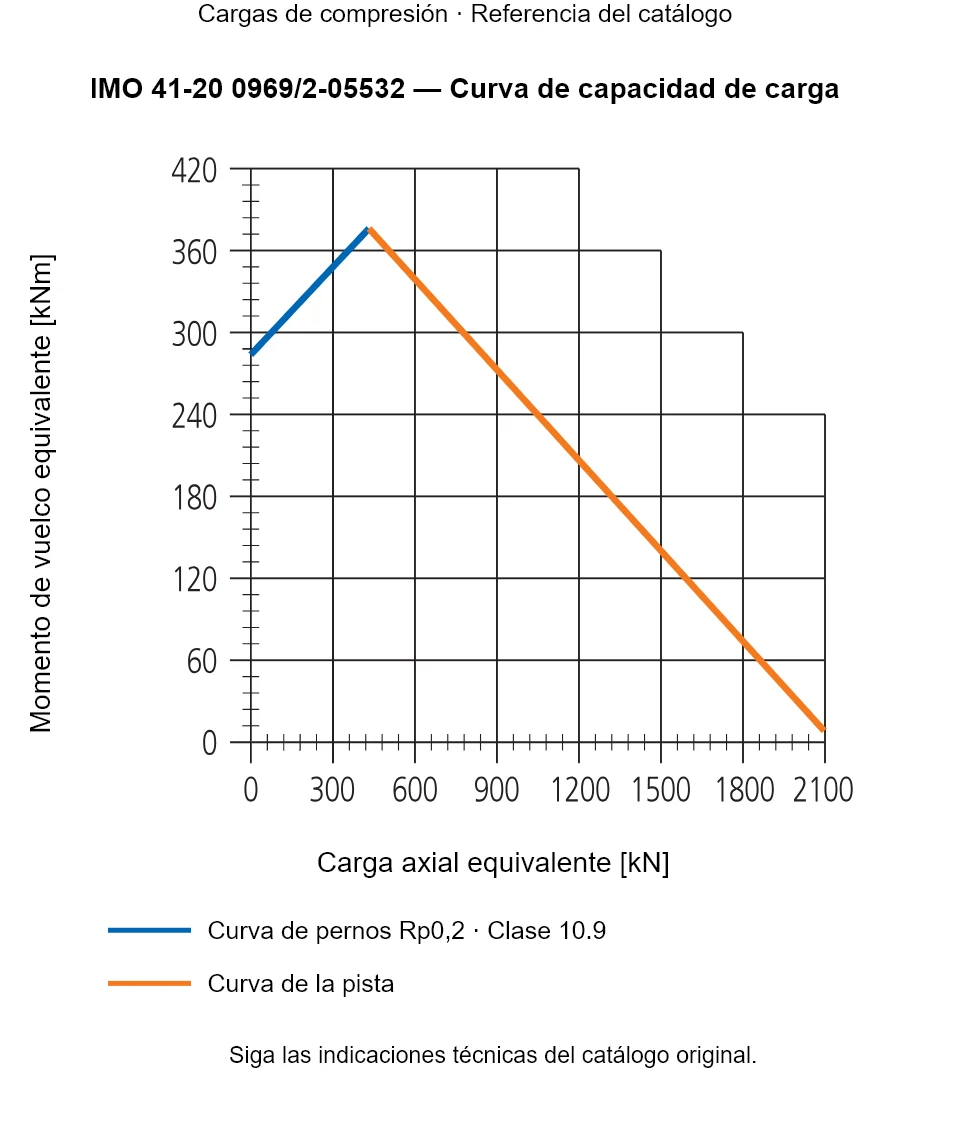

IMO 41-20 0969/2-05532 — Curva de capacidad de carga
IMO 41-20 0969/2-05532 — Curva de capacidad de carga
IMO 41-20 0969/2-05532 — Curva de capacidad de carga · Cargas de compresión · Referencia del catálogo. Siga las indicaciones técnicas del catálogo original.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para IMO 41-20 0969/2-05532
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
