MERYDOM · Sustitución certificada en fábrica

MERYDOM 31-40 3550/2-07440

Verificado de nivel 3

Verificado en fábrica por MERYDOM para intercambiar con IMO 31-40 3550/2-07440. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.

Solicitar precio y entregaVolver al catálogo de sustitución
Volver al catálogo de sustitución

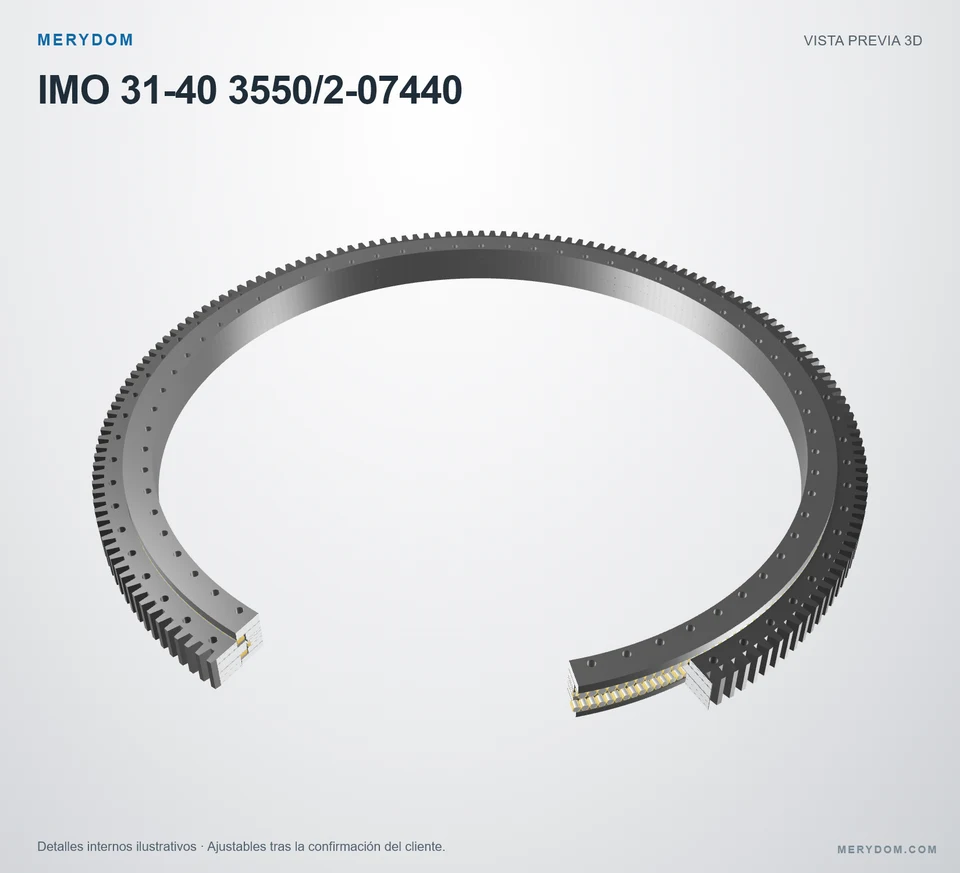

340 Serie · Engranaje externo outlineHaga clic en la imagen para ampliar
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADA

31-40 3550/2-07440

Verificado por MERYDOMVerificación técnica · Rev. Rev 1.0

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 31-40 3550/2-07440.

Datos certificados del productoVer especificaciones completas ↓
Overall OD (Do)
3911.6 mm
Overall ID (di)
3312 mm
Altura total
No publicado
Disposición del engranaje
Engranaje externo
Orificios de montaje
66 / exterior / interior
Diseño del rodamiento
Rodillos de tres hileras
Garantía de fábrica
  • Intercambio dimensional verificado
  • Materiales controlados por MERYDOM
  • Documentación de fábrica disponible

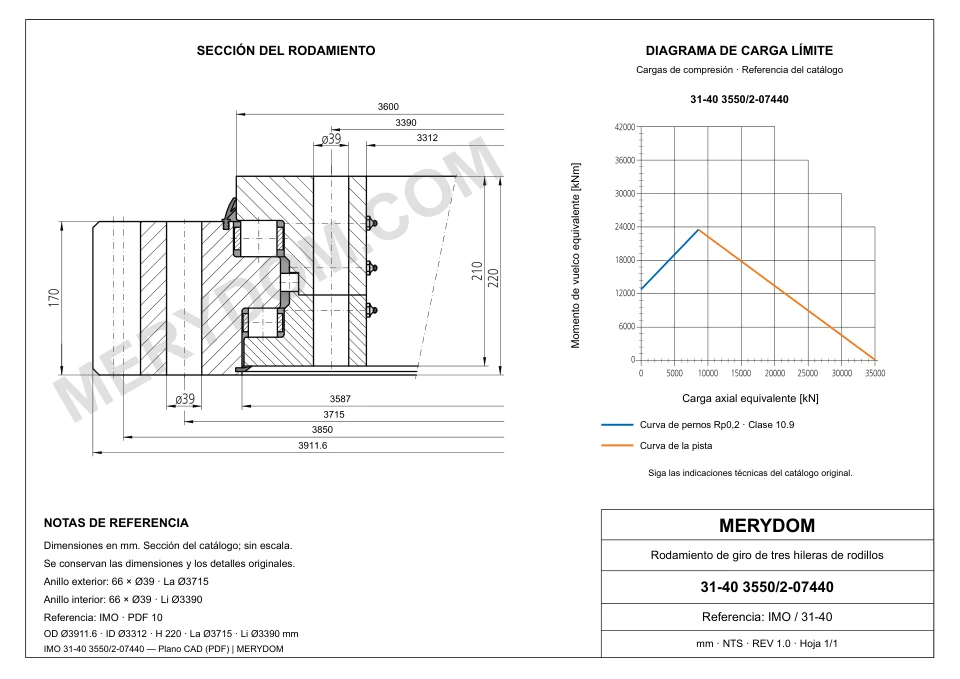

DIMENSIONES DEL PRODUCTO

Dimensiones e interfaces publicadas

Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

Ver especificaciones completas ↓

Dimensiones

Diámetro exterior total (Da)
3911.6 mm3,911.6 mm
Diámetro interior total (di)
3312 mm3,312 mm
Peso del conjunto (G)
4255 kg4,255 kg

Montaje

Círculo de pernos del anillo exterior (La)
3715 mm3,715 mm
Círculo de pernos del anillo interior (Li)
3390 mm3,390 mm
Orificios de montaje del anillo exterior (na)
66

Engranaje

Diámetro primitivo del engranaje (d)
3850 mm3,850 mm
Módulo del engranaje (m)
22 mm
Número de dientes (z)
175
Addendum modification coefficient (x)
+0.500.5
ESPECIFICACIÓN CERTIFICADA MERYDOM

Especificaciones del producto

Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.

Verificado en fábrica por MERYDOM · Rev. Rev 1.0
Parámetro técnicoValor certificado del producto MERYDOM
Producto certificado MERYDOM
Marca del productoMERYDOM
Modelo MERYDOM31-40 3550/2-07440
Certificado intercambiable conIMO 31-40 3550/2-07440
Verificación de fábricaNivel 3 · Verificado por ingeniería
Revisión del plano aprobadoRev 1.0
Revisado porDepartamento de Ingeniería de MERYDOM
Fecha de certificación2026-08-16
Materiales
Opciones de material de los anillos42CrMo / 50Mn
Material de la juntaNBR · Caucho nitrilo
Opciones de material de los separadoresNailon técnico / Latón
Identificación
Marca de referenciaIMO
Serie340 Serie
Modelo de referencia31-40 3550/2-07440
Sistema de mediciónMétrico
Estructura del rodamientoRodillos de tres hileras
Disposición del engranajeEngranaje externo
Dimensiones
Diámetro exterior total (Da)3911.6 mm3,911.6 mm
Diámetro interior total (di)3312 mm3,312 mm
Peso del conjunto (G)4255 kg4,255 kg
Montaje
Círculo de pernos del anillo exterior (La)3715 mm3,715 mm
Círculo de pernos del anillo interior (Li)3390 mm3,390 mm
Orificios de montaje del anillo exterior (na)66
Engranaje
Diámetro primitivo del engranaje (d)3850 mm3,850 mm
Módulo del engranaje (m)22 mm
Número de dientes (z)175
Addendum modification coefficient (x)+0.500.5
Capacidades
Fuerza circunferencial permitida, normal (fz_norm)338 kN
Fuerza circunferencial permitida, máxima (fz_max)605 kN
Static radial load rating (Co_rad)2975 kN2,975 kN
Static axial load rating, tension (Co_ax_T)35465 kN35,465 kN
Static axial load rating, compression (Co_ax_H)19251 kN19,251 kN
Dynamic radial load rating (C_rad)1265 kN1,265 kN
Dynamic axial load rating, tension (C_ax_T)6268 kN6,268 kN
Dynamic axial load rating, compression (C_ax_H)4605 kN4,605 kN
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-16 por Departamento de Ingeniería de MERYDOM.
CAPACIDAD DE CARGA DE LA SERIE

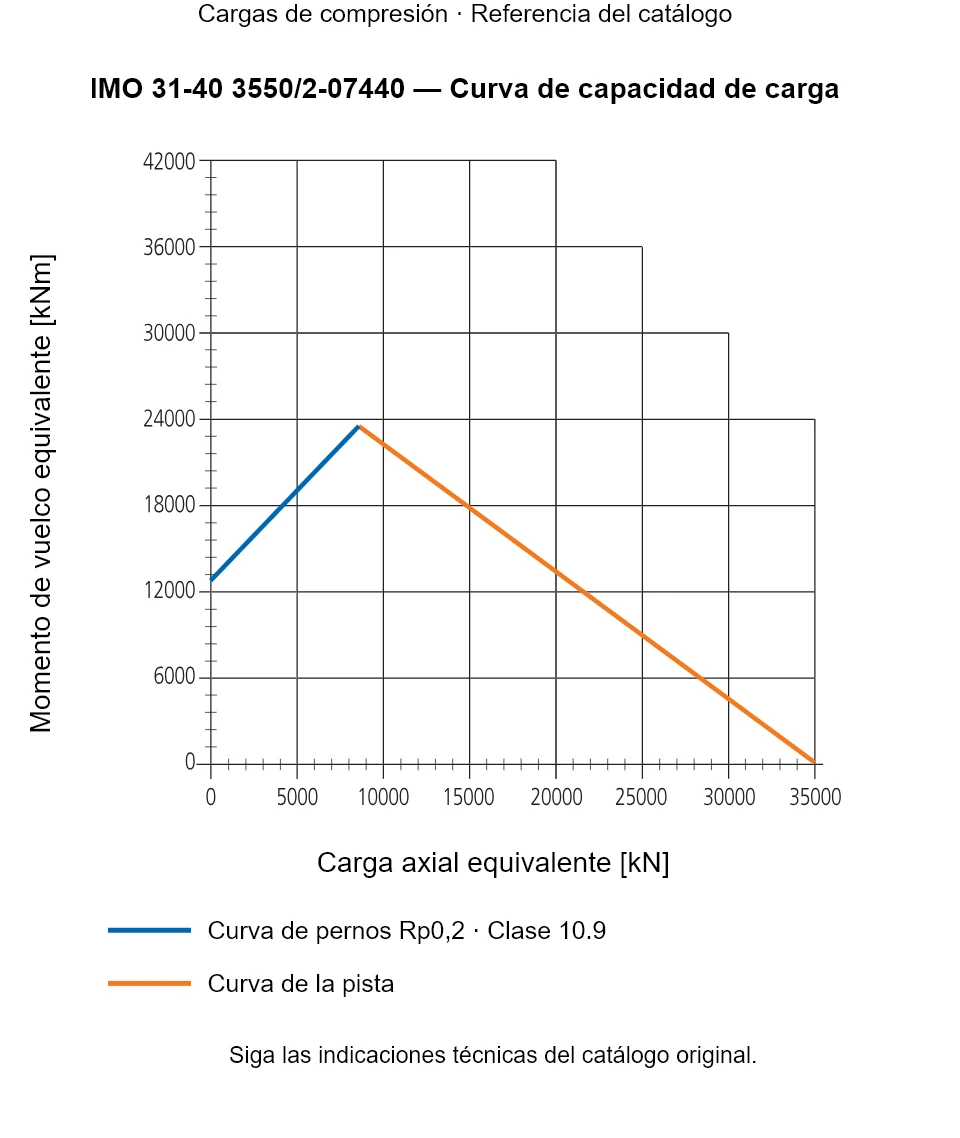

Gráfico de capacidad de carga de la serie 340

Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.

Modelo actual: 31-40 3550/2-07440Curva 3 · 340 Serie
Nota de selección técnica

Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.

INGENIERÍA MERYDOM

Diseño de reemplazo verificado en fábrica

Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.

Intercambiabilidad verificada

  • Designación de modelo y envolvente de instalación coincidentes
  • Interfaces de orificios y círculos de pernos revisadas
  • Engranaje adaptado a la configuración de referencia

Construcción MERYDOM

  • Opciones de material de anillos 42CrMo o 50Mn
  • Sistema de sellado de caucho nitrilo NBR
  • Opciones de separadores de nailon técnico o latón

Documentación de fábrica

  • Verificación por el Departamento de Ingeniería de MERYDOM
  • Revisión predeterminada del plano aprobado: 1.0
  • Fecha de certificación vinculada al registro de importación

Confirmación de la aplicación

  • Confirmar planitud del apoyo, clase y precarga de pernos
  • Verificar cargas aplicadas, ciclo de trabajo y lubricación
  • Confirmar temperatura, entorno y condiciones de instalación
SOPORTE DE REEMPLAZOS MERYDOM

¿Listo para confirmar precio, entrega y aplicación?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 31-40 3550/2-07440.
