MERYDOM · Sustitución certificada en fábrica

MERYDOM 12-25 0455/1-04210

Verificado de nivel 3

Verificado en fábrica por MERYDOM para intercambiar con IMO 12-25 0455/1-04210. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.

Solicitar precio y entregaVolver al catálogo de sustitución
Volver al catálogo de sustitución

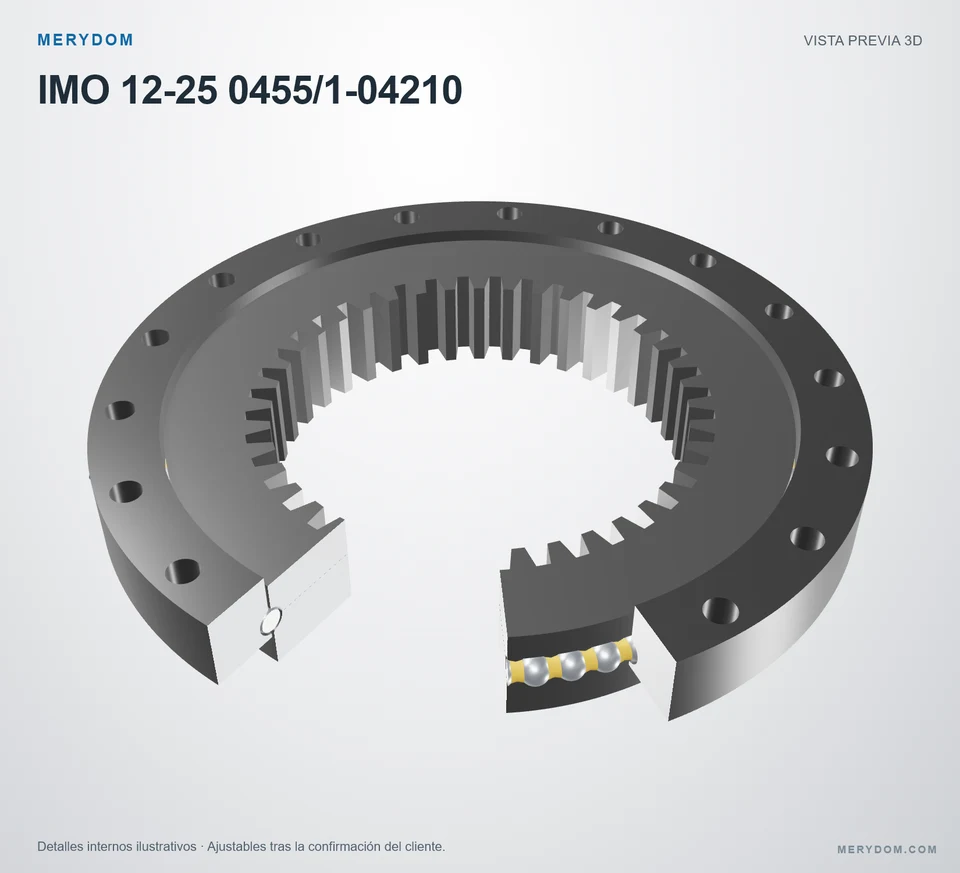

125 Serie · Engranaje interno outlineHaga clic en la imagen para ampliar
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADA

12-25 0455/1-04210

Verificado por MERYDOMNivel 3 · Registro de verificación técnica

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 12-25 0455/1-04210.

Datos certificados del productoVer especificaciones completas ↓
Overall OD (Do)
555 mm
Overall ID (di)
304 mm
Altura total
No publicado
Disposición del engranaje
Engranaje interno
Orificios de montaje
515 / 18 exterior / interior
Diseño del rodamiento
Bolas de contacto de cuatro puntos
Garantía de fábrica
  • Intercambio dimensional verificado
  • Materiales controlados por MERYDOM
  • Documentación de fábrica disponible

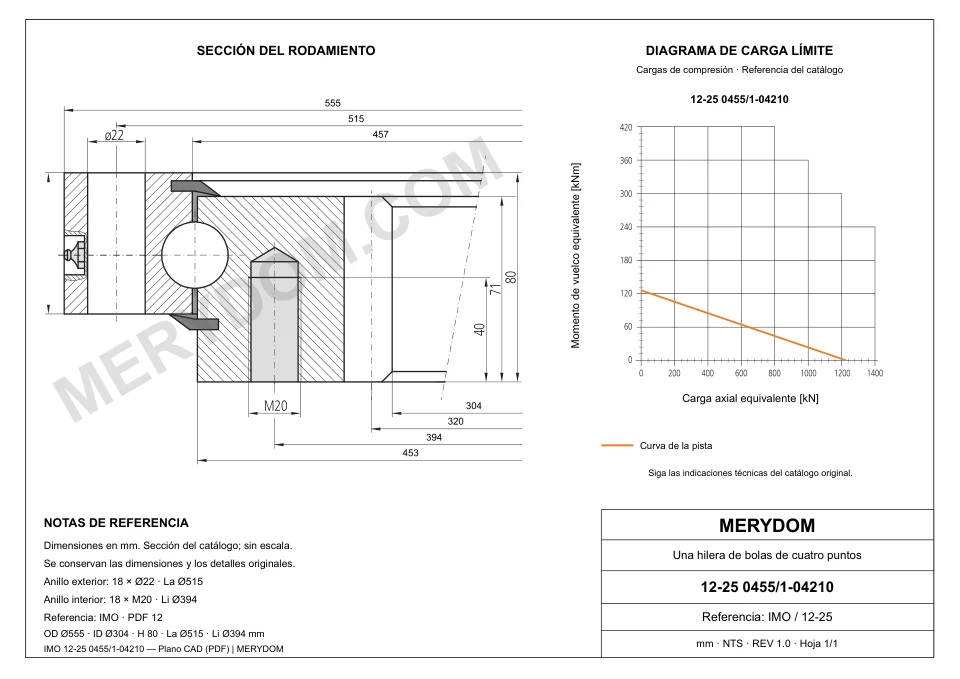

DIMENSIONES DEL PRODUCTO

Dimensiones e interfaces publicadas

Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

Ver especificaciones completas ↓

Dimensiones

Diámetro exterior total (Da)
555 mm
Diámetro interior total (di)
304 mm

Montaje

Círculo de pernos del anillo exterior (La)
64 mm
Orificios de montaje del anillo exterior (na)
515
Diámetro común de los orificios de montaje (B)
18 mm
Círculo de pernos del anillo interior (Li)
394 mm
Orificios de montaje del anillo interior (ni)
18

Engranaje

Diámetro primitivo del engranaje (d)
320 mm
Módulo del engranaje (m)
8 mm
Número de dientes (z)
40
ESPECIFICACIÓN CERTIFICADA MERYDOM

Especificaciones del producto

Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.

Verificado en fábrica por MERYDOM · Registro controlado
Parámetro técnicoValor certificado del producto MERYDOM
Producto certificado MERYDOM
Marca del productoMERYDOM
Modelo MERYDOM12-25 0455/1-04210
Certificado intercambiable conIMO 12-25 0455/1-04210
Verificación de fábricaNivel 3 · Verificado por ingeniería
Revisado porDepartamento de Ingeniería de MERYDOM
Metadatos de verificaciónRegistro interno controlado; no se publican la fecha ni la revisión del plano.
Materiales
Opciones configurables de material de anillos42CrMo / 50Mn
Material de la juntaNBR · Caucho nitrilo
Opciones configurables de material del separadorNailon técnico / Latón
Identificación
Marca de referenciaIMO
Serie125 Serie
Modelo de referencia12-25 0455/1-04210
Sistema de mediciónMétrico
Estructura del rodamientoBolas de contacto de cuatro puntos
Disposición del engranajeEngranaje interno
Dimensiones
Diámetro exterior total (Da)555 mm
Diámetro interior total (di)304 mm
Montaje
Círculo de pernos del anillo exterior (La)64 mm
Orificios de montaje del anillo exterior (na)515
Diámetro común de los orificios de montaje (B)18 mm
Círculo de pernos del anillo interior (Li)394 mm
Orificios de montaje del anillo interior (ni)18
Engranaje
Diámetro primitivo del engranaje (d)320 mm
Módulo del engranaje (m)8 mm
Número de dientes (z)40
Capacidades
Fuerza circunferencial permitida, normal (fz_norm)32 kN
Fuerza circunferencial permitida, máxima (fz_max)64 kN
Static radial load rating (Co_rad)453 kN
Static axial load rating (Co_ax)1,213 kN
Dynamic radial load rating (C_rad)249 kN
Dynamic axial load rating (C_ax)289 kN
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

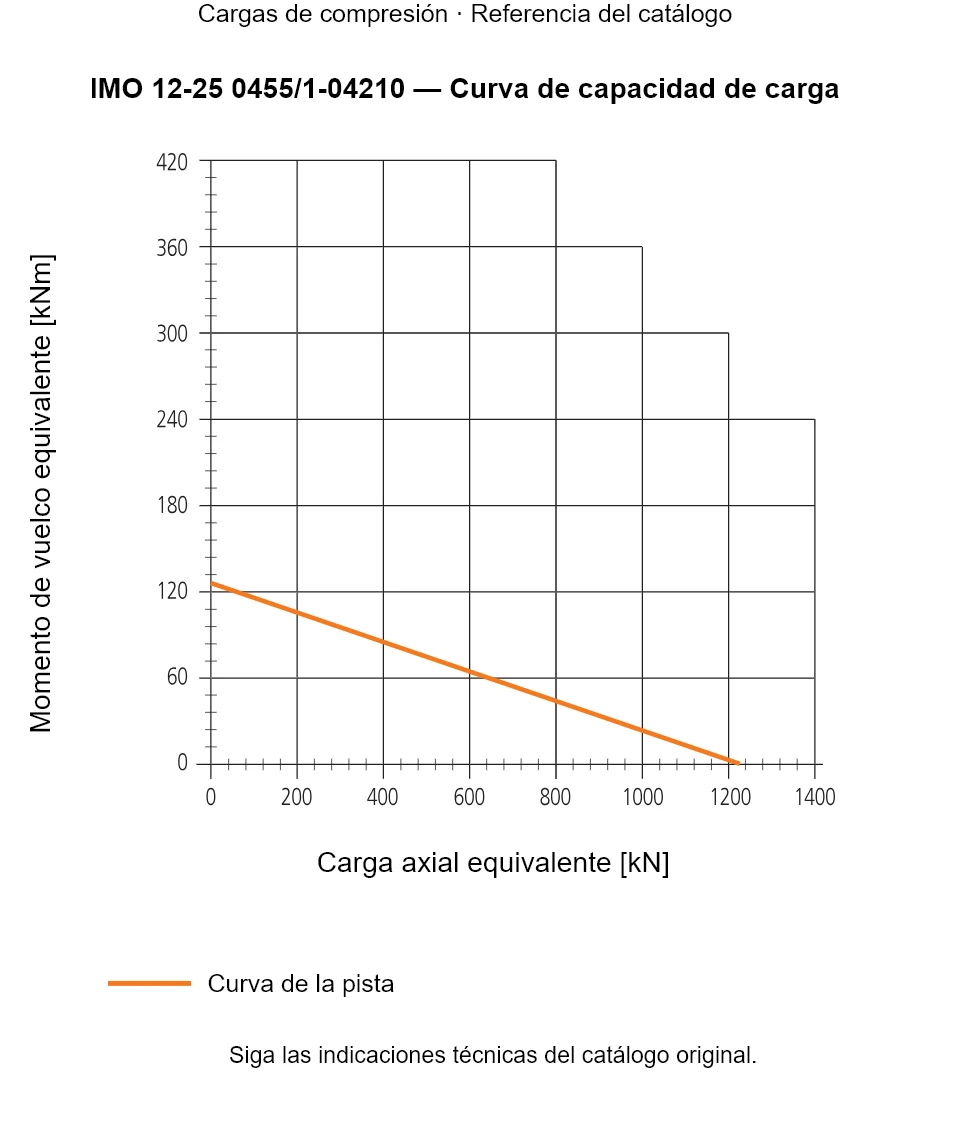

CAPACIDAD DE CARGA DE LA SERIE

Gráfico de capacidad de carga de la serie 125

Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.

Modelo actual: 12-25 0455/1-04210Curva 1 · 125 Serie
Nota de selección técnica

Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.

INGENIERÍA MERYDOM

Diseño de reemplazo verificado en fábrica

Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.

Intercambiabilidad verificada

  • Designación de modelo y envolvente de instalación coincidentes
  • Interfaces de orificios y círculos de pernos revisadas
  • Engranaje adaptado a la configuración de referencia

Construcción MERYDOM

  • Opciones configurables de material de anillos 42CrMo o 50Mn
  • Sistema de sellado de caucho nitrilo NBR
  • Opciones configurables de separadores de nailon técnico o latón

Documentación de fábrica

  • Verificación por el Departamento de Ingeniería de MERYDOM
  • La evidencia de verificación se mantiene en el registro interno controlado
  • La revisión del plano y el paquete final de documentación se confirman con la cotización

Confirmación de la aplicación

  • Confirmar planitud del apoyo, clase y precarga de pernos
  • Verificar cargas aplicadas, ciclo de trabajo y lubricación
  • Confirmar temperatura, entorno y condiciones de instalación
