Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
MERYDOM 12-20 0741/1-02243
Verificado de nivel 3Verificado en fábrica por MERYDOM para intercambiar con IMO 12-20 0741/1-02243. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
12-20 0741/1-02243

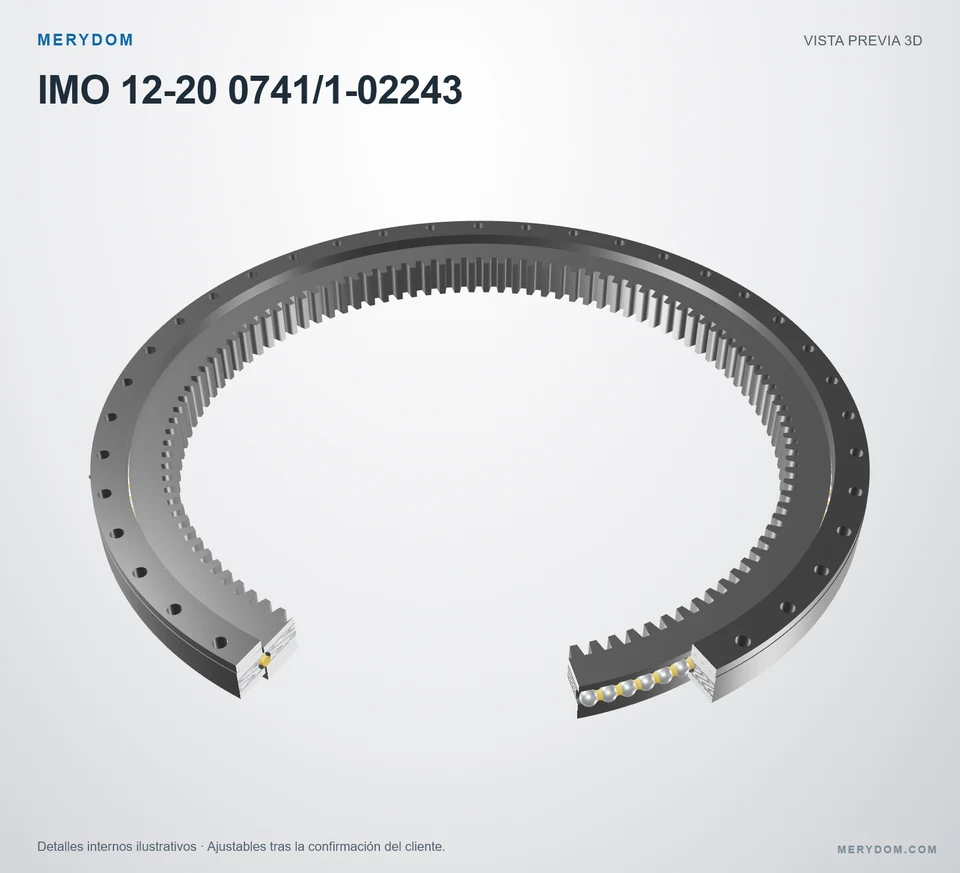

Verificado por MERYDOMVerificación técnica · Rev. Rev 1.0Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 12-20 0741/1-02243.
- Overall OD (Do)
- 816 mm
- Overall ID (di)
- 648 mm
- Altura total
- No publicado
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 790 / 40 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

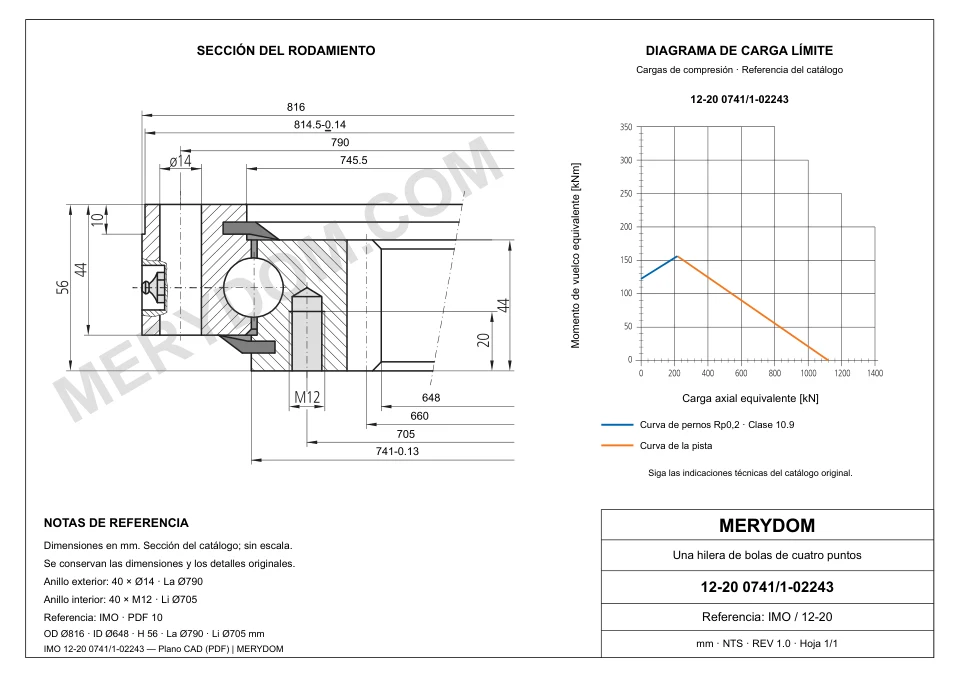

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Da)
- 816 mm
- Diámetro interior total (di)
- 648 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 57 mm
- Orificios de montaje del anillo exterior (na)
- 790
- Diámetro común de los orificios de montaje (B)
- 40 mm
- Círculo de pernos del anillo interior (Li)
- 705 mm
- Orificios de montaje del anillo interior (ni)
- 40
Engranaje
- Diámetro primitivo del engranaje (d)
- 660 mm
- Módulo del engranaje (m)
- 6 mm
- Número de dientes (z)
- 110
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Rev. Rev 1.0Especificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 12-20 0741/1-02243 |
| Certificado intercambiable con | IMO 12-20 0741/1-02243 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisión del plano aprobado | Rev 1.0 |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Fecha de certificación | 2026-08-16 |
| Materiales | |
| Opciones de material de los anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones de material de los separadores | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | IMO |
| Serie | 120 Serie |
| Modelo de referencia | 12-20 0741/1-02243 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Diámetro exterior total (Da) | 816 mm |
| Diámetro interior total (di) | 648 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 57 mm |
| Orificios de montaje del anillo exterior (na) | 790 |
| Diámetro común de los orificios de montaje (B) | 40 mm |
| Círculo de pernos del anillo interior (Li) | 705 mm |
| Orificios de montaje del anillo interior (ni) | 40 |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 660 mm |
| Módulo del engranaje (m) | 6 mm |
| Número de dientes (z) | 110 |
| Capacidades | |
| Fuerza circunferencial permitida, normal (fz_norm) | 17.5 kN |
| Fuerza circunferencial permitida, máxima (fz_max) | 32.9 kN |
| Static radial load rating (Co_rad) | 457 kN |
| Static axial load rating (Co_ax) | 1068 kN1,068 kN |
| Dynamic radial load rating (C_rad) | 194 kN |
| Dynamic axial load rating (C_ax) | 195 kN |
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-16 por Departamento de Ingeniería de MERYDOM.
CAPACIDAD DE CARGA DE LA SERIE

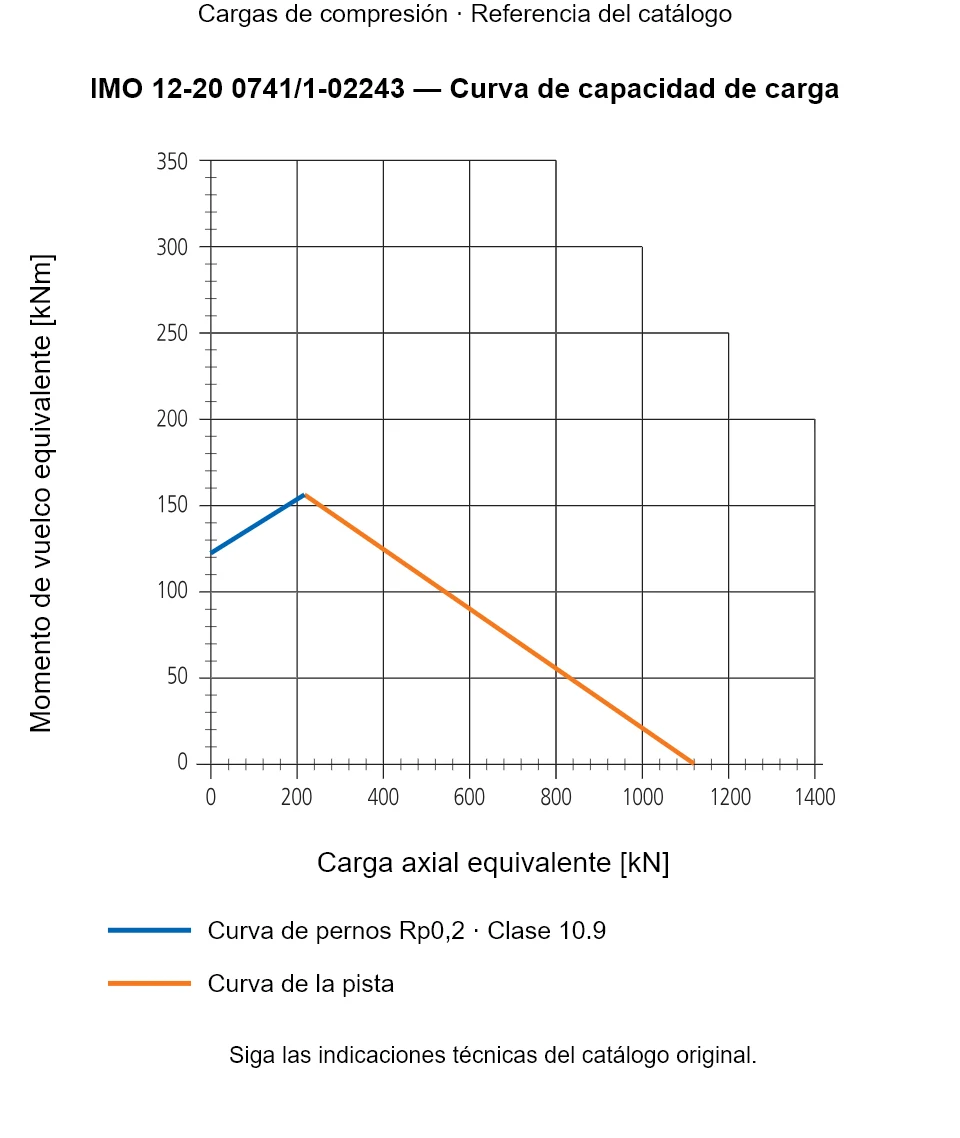

Gráfico de capacidad de carga de la serie 120
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- Revisión predeterminada del plano aprobado: 1.0
- Fecha de certificación vinculada al registro de importación
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 12-20 0741/1-02243.
