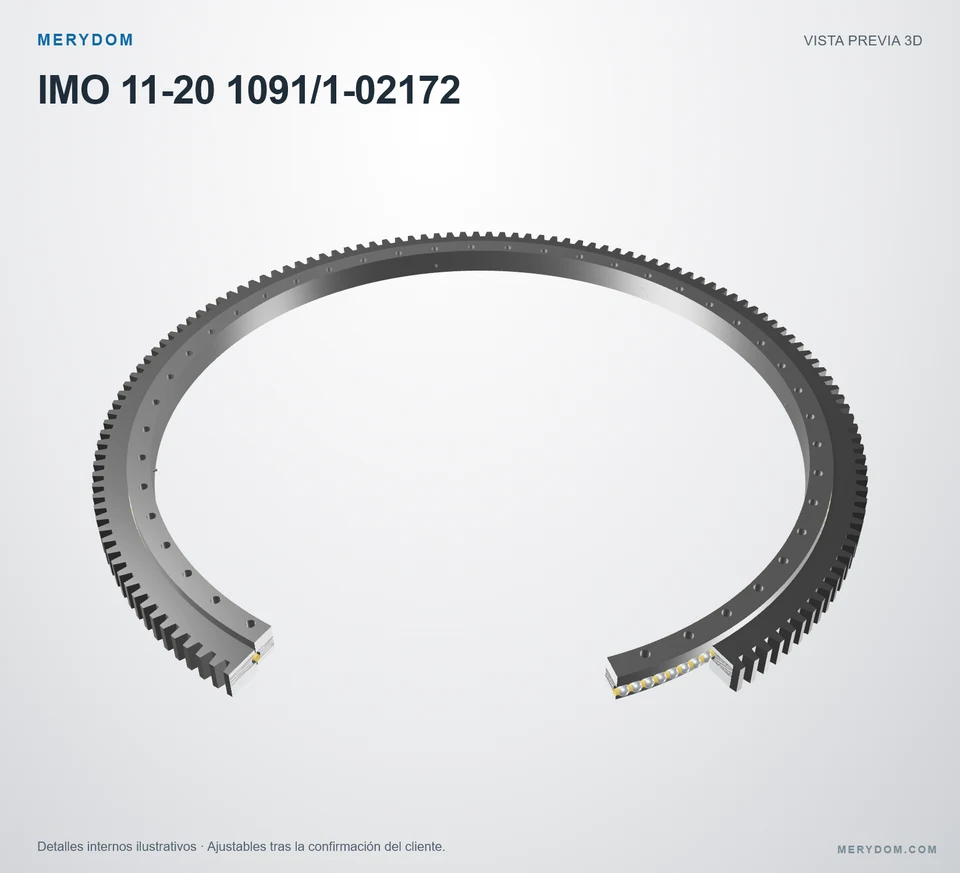

Rodamiento de giro de sustitución para IMO 11-20 1091/1-02172
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 11-20 1091/1-02172. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: IMO 11-20 1091/1-02172. Serie: 120. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
11-20 1091/1-02172
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 11-20 1091/1-02172.
- Overall OD (Do)
- 1198.4 mm
- Overall ID (di)
- 1022 mm
- Altura total
- 56 mm
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 44 / 48 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
Verificado por MERYDOMNivel 3 · Registro de verificación técnica
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

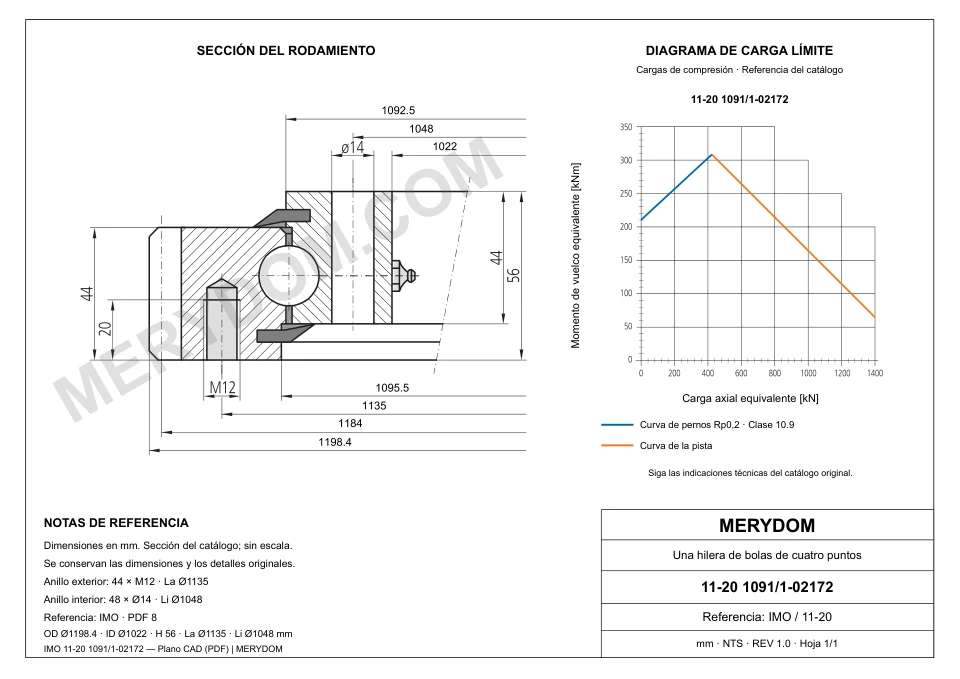

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Da)
- 1.198,4 mm
- Diámetro interior total (di)
- 1.022 mm
- Altura total (H)
- 56 mm
- Diámetro interior del anillo exterior (Di)
- 1.095,5 mm
- Diámetro exterior del anillo interior (da)
- 1.092,5 mm
- Peso del conjunto (G)
- 90 kg
- Catalogue outer ring height
- 44 mm
- Catalogue inner ring height
- 44 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 1.135 mm
- Orificios de montaje del anillo exterior (na)
- 44
- Círculo de pernos del anillo interior (Li)
- 1.048 mm
- Orificios de montaje del anillo interior (ni)
- 48
- Especificación de los orificios de montaje del anillo exterior (Ma)
- M12
- Diámetro de los orificios del anillo interior (Øi)
- 14 mm
Engranaje
- Diámetro primitivo del engranaje (d)
- 1.184 mm
- Módulo del engranaje (m)
- 8 mm
- Número de dientes (z)
- 148
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro IMO 11-20 1091/1-02172
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 11-20 1091/1-02172 |
| Certificado intercambiable con | IMO 11-20 1091/1-02172 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | IMO |
| Serie | 120 Serie |
| Modelo de referencia | 11-20 1091/1-02172 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Da) | 1.198,4 mm |
| Diámetro interior total (di) | 1.022 mm |
| Altura total (H) | 56 mm |
| Diámetro interior del anillo exterior (Di) | 1.095,5 mm |
| Diámetro exterior del anillo interior (da) | 1.092,5 mm |
| Peso del conjunto (G) | 90 kg |
| Catalogue outer ring height | 44 mm |
| Catalogue inner ring height | 44 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 1.135 mm |
| Orificios de montaje del anillo exterior (na) | 44 |
| Círculo de pernos del anillo interior (Li) | 1.048 mm |
| Orificios de montaje del anillo interior (ni) | 48 |
| Especificación de los orificios de montaje del anillo exterior (Ma) | M12 |
| Diámetro de los orificios del anillo interior (Øi) | 14 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 1.184 mm |
| Módulo del engranaje (m) | 8 mm |
| Número de dientes (z) | 148 |
| Capacidades | |
| Fuerza circunferencial permitida, normal (fz_norm) | 27,9 kN |
| Fuerza circunferencial permitida, máxima (fz_max) | 50,3 kN |
| Capacidad de carga radial estática (Co_rad) | 673 kN |
| Capacidad de carga axial estática (Co_ax) | 1.572 kN |
| Capacidad de carga radial dinámica (C_rad) | 224 kN |
| Capacidad de carga axial dinámica (C_ax) | 225 kN |
| Otros datos | |
| Catalogue grease point count | 4 |
| Catalogue grease point ring | inner |
| Catalogue grease interface specification | Taper type grease nipples on circumference |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

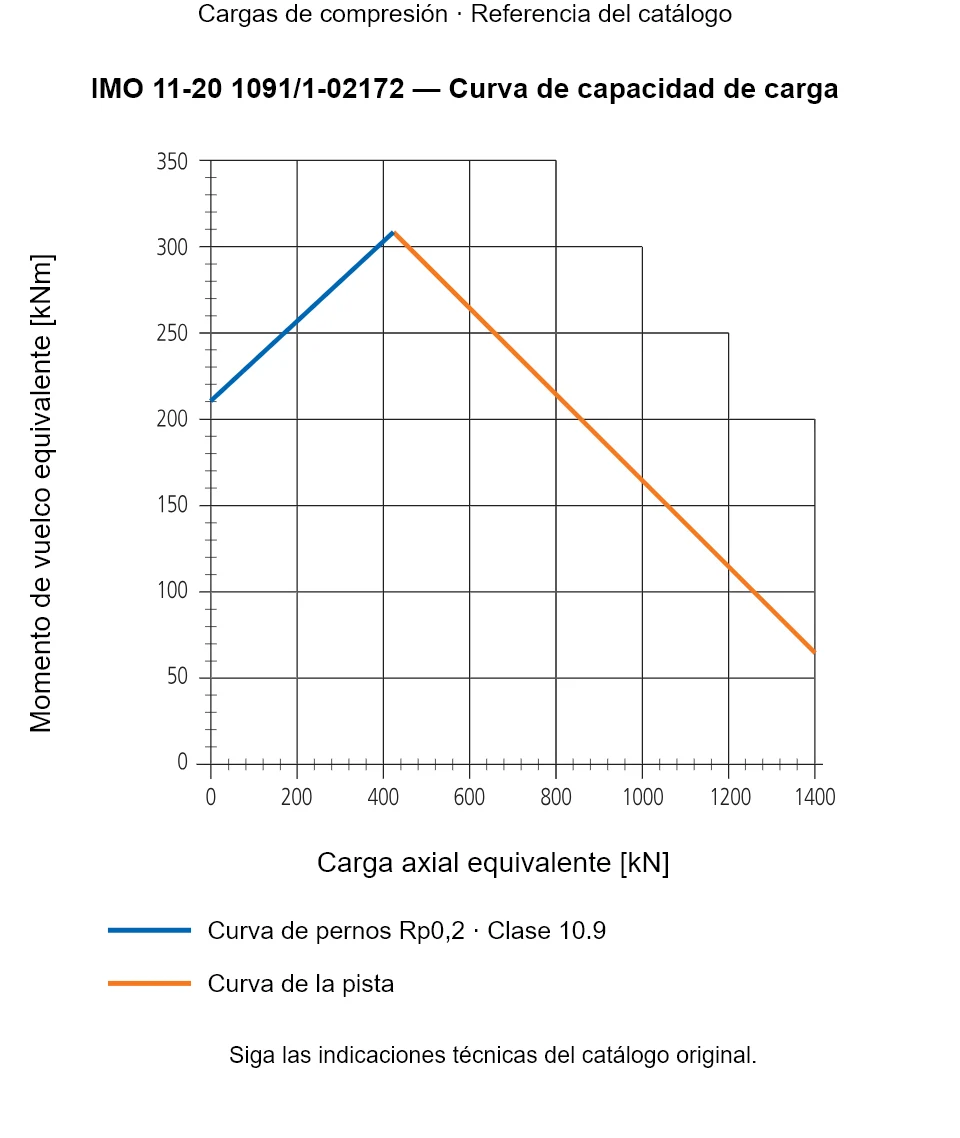

IMO 11-20 1091/1-02172 — Curva de capacidad de carga
IMO 11-20 1091/1-02172 — Curva de capacidad de carga
IMO 11-20 1091/1-02172 — Curva de capacidad de carga · Cargas de compresión · Referencia del catálogo. Siga las indicaciones técnicas del catálogo original.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para IMO 11-20 1091/1-02172
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
