Drehverbindung als Ersatz für Kaydon 16352001

Name: MERYDOM Replacement for Kaydon 16352001 Slewing Bearing
Brand: MERYDOM
SKU: 16352001

Zurück zum Ersatzkatalog

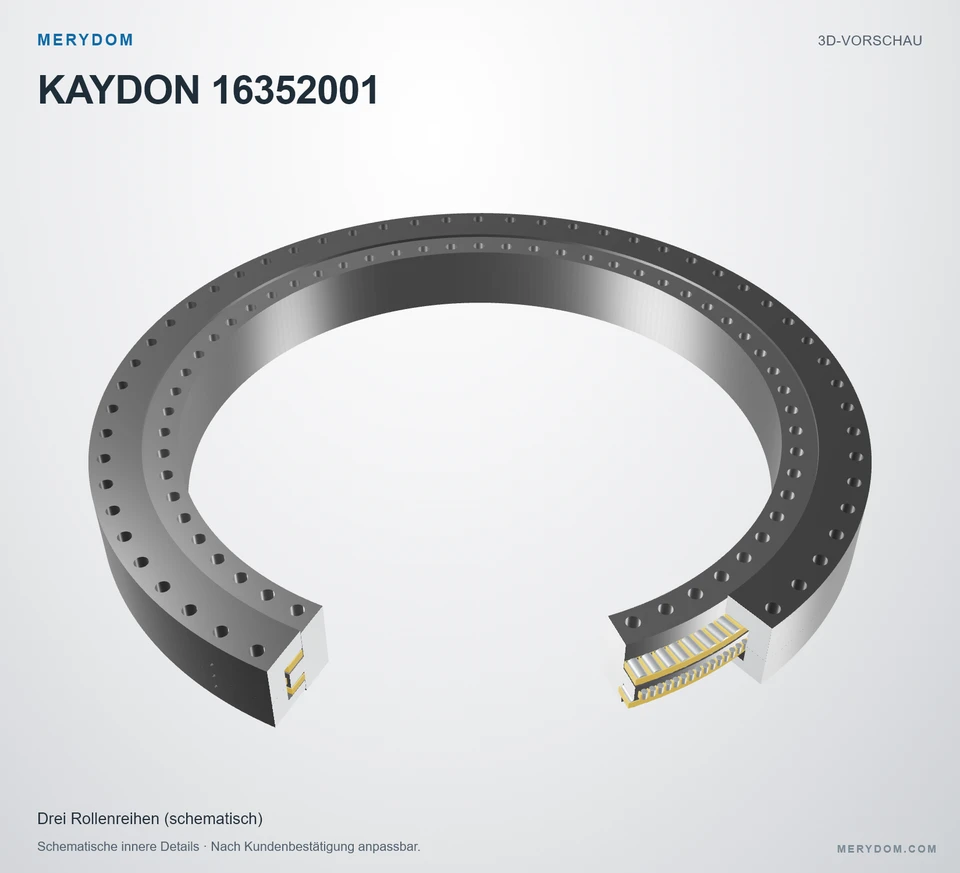

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16352001. — KAYDON 16352001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16352001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16352001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 93.000 in
Overall ID (di): 72.500 in
Gesamthöhe: 9.050 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 60 / 60 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

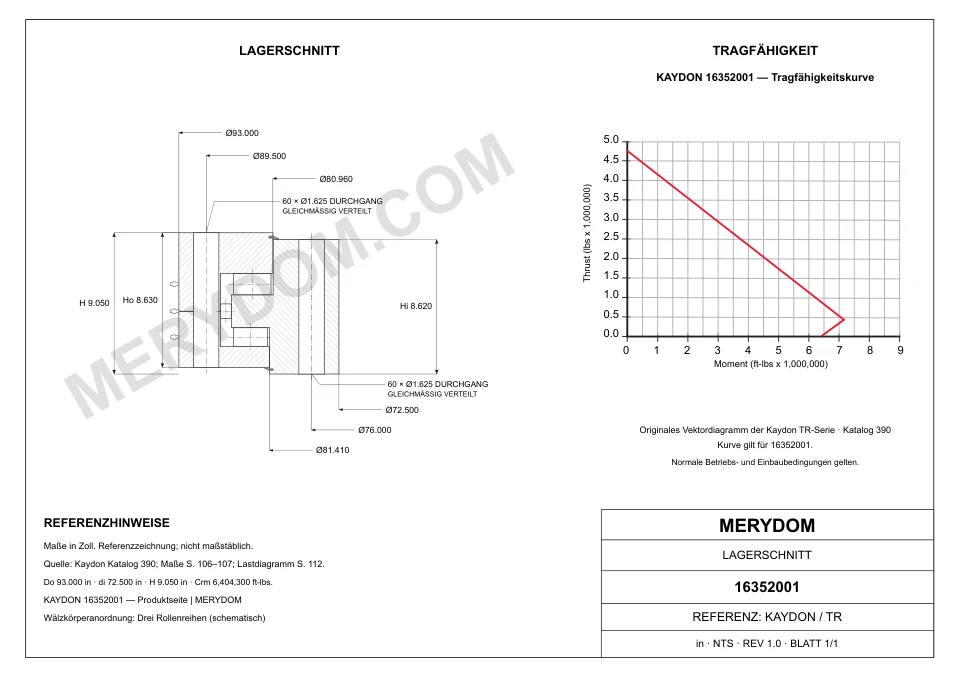

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 93.000 inca. 2.362 mm
Gesamt-Innendurchmesser (di): 72.500 inca. 1.842 mm
Innendurchmesser des Außenrings (Di): 80.960 inca. 2.056,4 mm
Außendurchmesser des Innenrings (do): 81.410 inca. 2.067,8 mm
Gesamthöhe (H): 9.050 inca. 229,9 mm
Gesamtgewicht (G): 5630 lbca. 2.553,725 kg
Innenringhöhe (Hi): 8.620 inca. 218,9 mm
Außenringhöhe (Ho): 8.630 inca. 219,2 mm

Befestigung

Lochkreis Außenring (Lo): 89.500 inca. 2.273 mm
Lochkreis Innenring (Li): 76.000 inca. 1.930 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16352001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16352001
Zertifiziert austauschbar mit	Kaydon 16352001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Tr Serie
Referenzmodell	16352001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	93.000 inca. 2.362 mm
Gesamt-Innendurchmesser (di)	72.500 inca. 1.842 mm
Gesamthöhe (H)	9.050 inca. 229,9 mm
Innenringhöhe (Hi)	8.620 inca. 218,9 mm
Außenringhöhe (Ho)	8.630 inca. 219,2 mm
Innendurchmesser des Außenrings (Di)	80.960 inca. 2.056,4 mm
Außendurchmesser des Innenrings (do)	81.410 inca. 2.067,8 mm
Lochkreis Außenring (Lo)	89.500 inca. 2.273 mm
Lochkreis Innenring (Li)	76.000 inca. 1.930 mm
Gesamtgewicht (G)	5630 lbca. 2.553,725 kg
Tragzahlen
Momententragzahl (Crm)	6404300 ft·lbfca. 8.683,06 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	60 Bohrungen · 1.625
Schraubenbohrungen Innenring (ni)	60 Bohrungen · 1.625
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

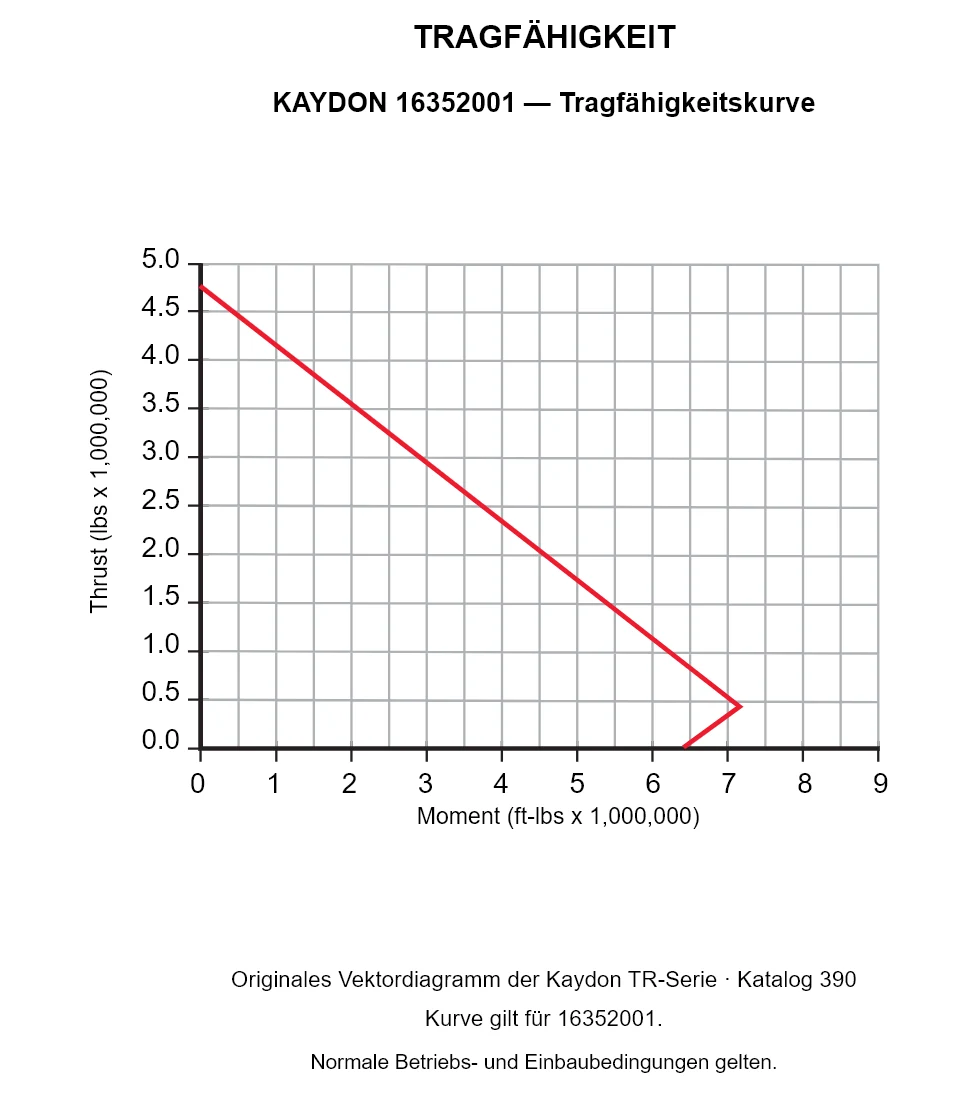

KAYDON 16352001 — Tragfähigkeitskurve

KAYDON 16352001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16352001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16369001	Außenverzahnt	2,483.993 × 1,951.99 × 181 mm	Details ansehen →
16379001	Innenverzahnt	2,215.998 × 1,728.013 × 177.013 mm	Details ansehen →
16380001	Innenverzahnt	2,748.001 × 2,169.998 × 216.002 mm	Details ansehen →
16351001	Unverzahnt	1,962.15 × 1,520.952 × 191.77 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
