Drehverbindung als Ersatz für Kaydon 16351001

Name: MERYDOM Replacement for Kaydon 16351001 Slewing Bearing
Brand: MERYDOM
SKU: 16351001

Zurück zum Ersatzkatalog

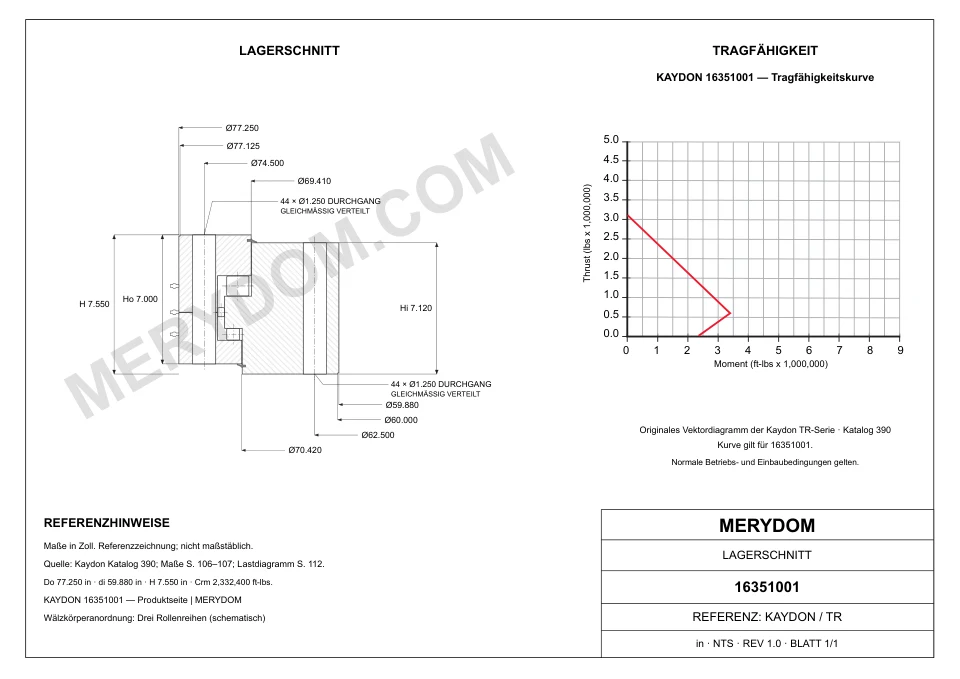

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16351001. — KAYDON 16351001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16351001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16351001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 77.250 in
Overall ID (di): 59.880 in
Gesamthöhe: 7.550 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 44 / 44 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 77.250 inca. 1.962,2 mm
Gesamt-Innendurchmesser (di): 59.880 inca. 1.521 mm
Außendurchmesser des Außenringkörpers (Dr): 77.125 inca. 1.958,98 mm
Innendurchmesser des Außenrings (Di): 69.410 inca. 1.763 mm
Außendurchmesser des Innenrings (do): 70.420 inca. 1.788,7 mm
Innendurchmesser des Innenringkörpers (dr): 60.000 inca. 1.524 mm
Gesamthöhe (H): 7.550 inca. 191,8 mm
Gesamtgewicht (G): 3400 lbca. 1.542,214 kg
Innenringhöhe (Hi): 7.120 inca. 180,8 mm
Außenringhöhe (Ho): 7.000 inca. 178 mm

Befestigung

Lochkreis Außenring (Lo): 74.500 inca. 1.892 mm
Lochkreis Innenring (Li): 62.500 inca. 1.588 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16351001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16351001
Zertifiziert austauschbar mit	Kaydon 16351001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Tr Serie
Referenzmodell	16351001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	77.250 inca. 1.962,2 mm
Gesamt-Innendurchmesser (di)	59.880 inca. 1.521 mm
Gesamthöhe (H)	7.550 inca. 191,8 mm
Innenringhöhe (Hi)	7.120 inca. 180,8 mm
Außenringhöhe (Ho)	7.000 inca. 178 mm
Außendurchmesser des Außenringkörpers (Dr)	77.125 inca. 1.958,98 mm
Innendurchmesser des Außenrings (Di)	69.410 inca. 1.763 mm
Außendurchmesser des Innenrings (do)	70.420 inca. 1.788,7 mm
Innendurchmesser des Innenringkörpers (dr)	60.000 inca. 1.524 mm
Lochkreis Außenring (Lo)	74.500 inca. 1.892 mm
Lochkreis Innenring (Li)	62.500 inca. 1.588 mm
Gesamtgewicht (G)	3400 lbca. 1.542,214 kg
Tragzahlen
Momententragzahl (Crm)	2332400 ft·lbfca. 3.162,31 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	44 Bohrungen · 1.250
Schraubenbohrungen Innenring (ni)	44 Bohrungen · 1.250
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

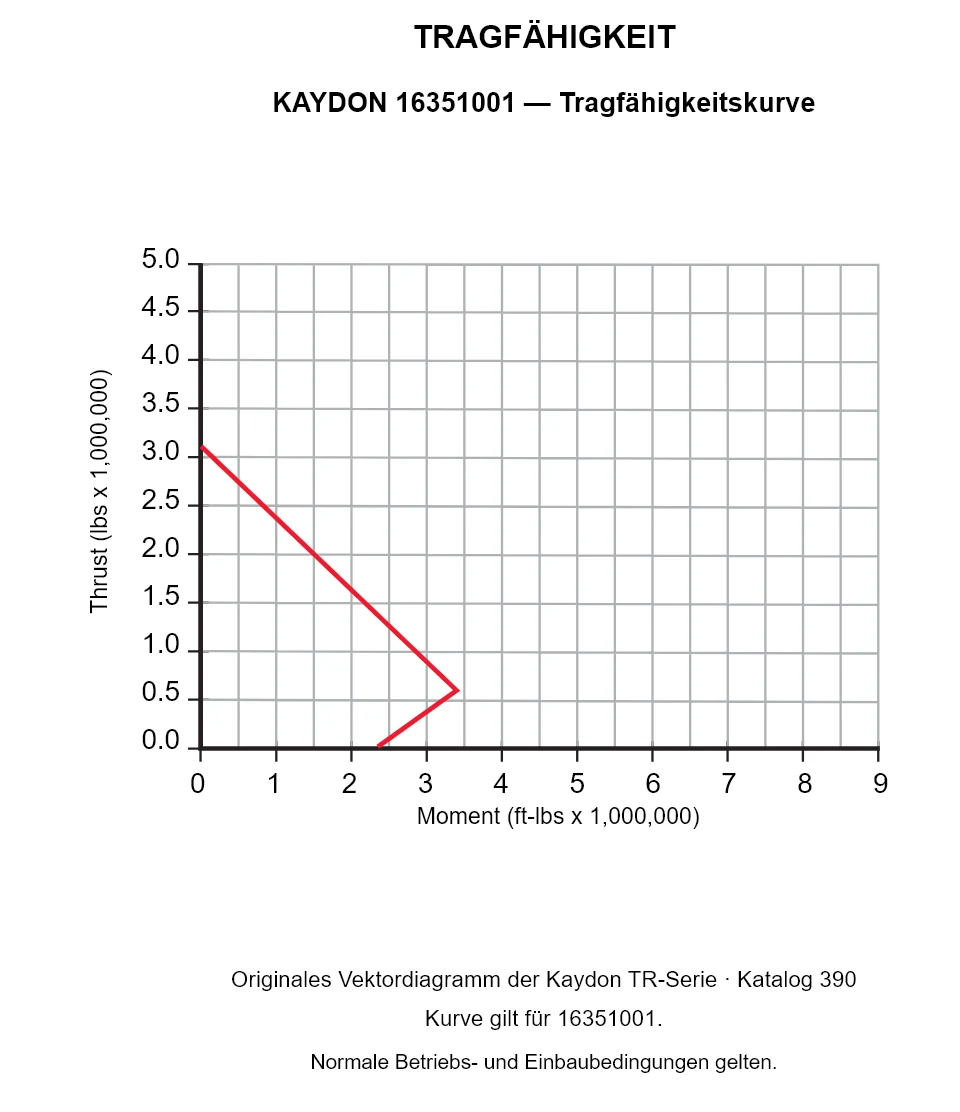

KAYDON 16351001 — Tragfähigkeitskurve

KAYDON 16351001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16351001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
