Drehverbindung als Ersatz für Kaydon 16377001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16377001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16377001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

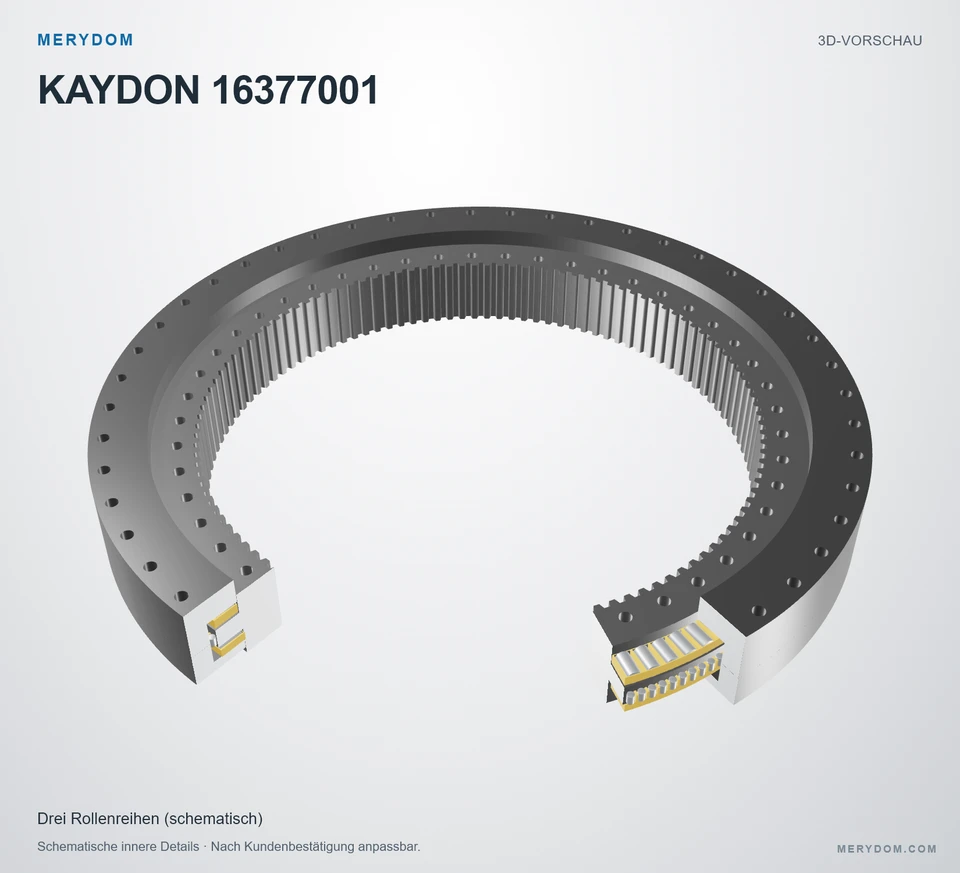

16377001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16377001.
- Overall OD (Do)
- 64.173 in
- Overall ID (di)
- 46.850 in
- Gesamthöhe
- 7.874 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 64.173 inca. 1.629,99 mm
- Gesamt-Innendurchmesser (di)
- 46.850 inca. 1.190 mm
- Innendurchmesser des Außenrings (Di)
- 54.803 inca. 1.392 mm
- Außendurchmesser des Innenrings (do)
- 54.567 inca. 1.386 mm
- Gesamthöhe (H)
- 7.874 inca. 200 mm
- Gesamtgewicht (G)
- 2650 lbca. 1.202,02 kg
- Innenringhöhe (Hi)
- 6.299 inca. 159,99 mm
- Außenringhöhe (Ho)
- 7.283 inca. 184,99 mm
Befestigung
- Lochkreis Außenring (Lo)
- 61.811 inca. 1.570 mm
- Lochkreis Innenring (Li)
- 50.551 inca. 1.284 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 46.850 inca. 1.190 mm
- Zähnezahl (z2)
- 119
- Catalogue gear face width (b2)
- 6.299 inca. 159,99 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16377001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16377001 |
| Zertifiziert austauschbar mit | Kaydon 16377001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16377001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 64.173 inca. 1.629,99 mm |
| Gesamt-Innendurchmesser (di) | 46.850 inca. 1.190 mm |
| Gesamthöhe (H) | 7.874 inca. 200 mm |
| Innenringhöhe (Hi) | 6.299 inca. 159,99 mm |
| Außenringhöhe (Ho) | 7.283 inca. 184,99 mm |
| Innendurchmesser des Außenrings (Di) | 54.803 inca. 1.392 mm |
| Außendurchmesser des Innenrings (do) | 54.567 inca. 1.386 mm |
| Lochkreis Außenring (Lo) | 61.811 inca. 1.570 mm |
| Lochkreis Innenring (Li) | 50.551 inca. 1.284 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 46.850 inca. 1.190 mm |
| Gesamtgewicht (G) | 2650 lbca. 1.202,02 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 55480 lbfca. 246,79 kN |
| Momententragzahl (Crm) | 1479900 ft·lbfca. 2.006,47 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 48 Bohrungen · 1.024 |
| Schraubenbohrungen Innenring (ni) | 48 Bohrungen · 1.024 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 10 (Quelle (10)) |
| Zähnezahl (z2) | 119 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

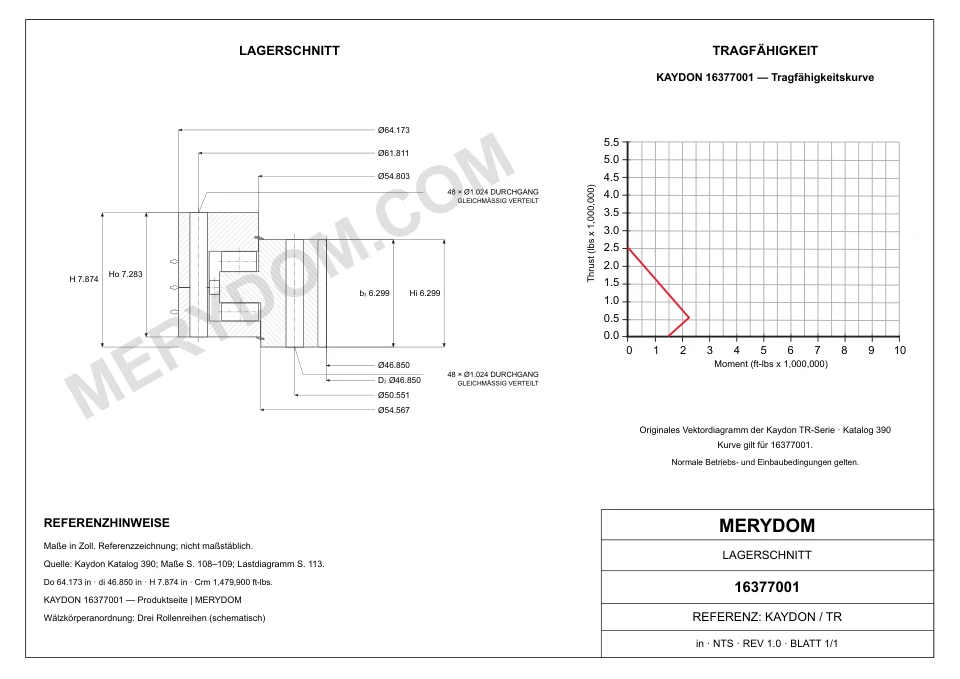

KAYDON 16377001 — Tragfähigkeitskurve
KAYDON 16377001 — Tragfähigkeitskurve

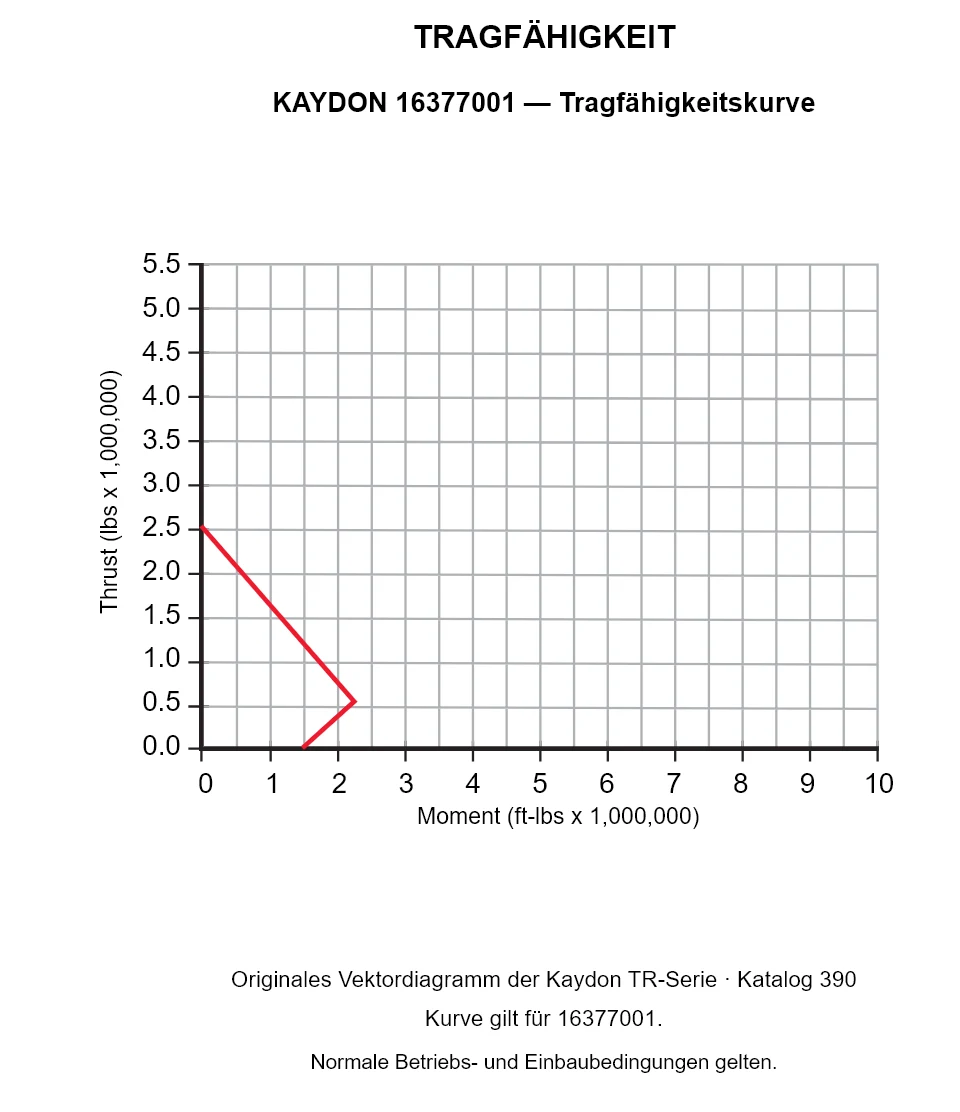

KAYDON 16377001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16377001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
