Drehverbindung als Ersatz für Kaydon 16350001

Name: MERYDOM Replacement for Kaydon 16350001 Slewing Bearing
Brand: MERYDOM
SKU: 16350001

Zurück zum Ersatzkatalog

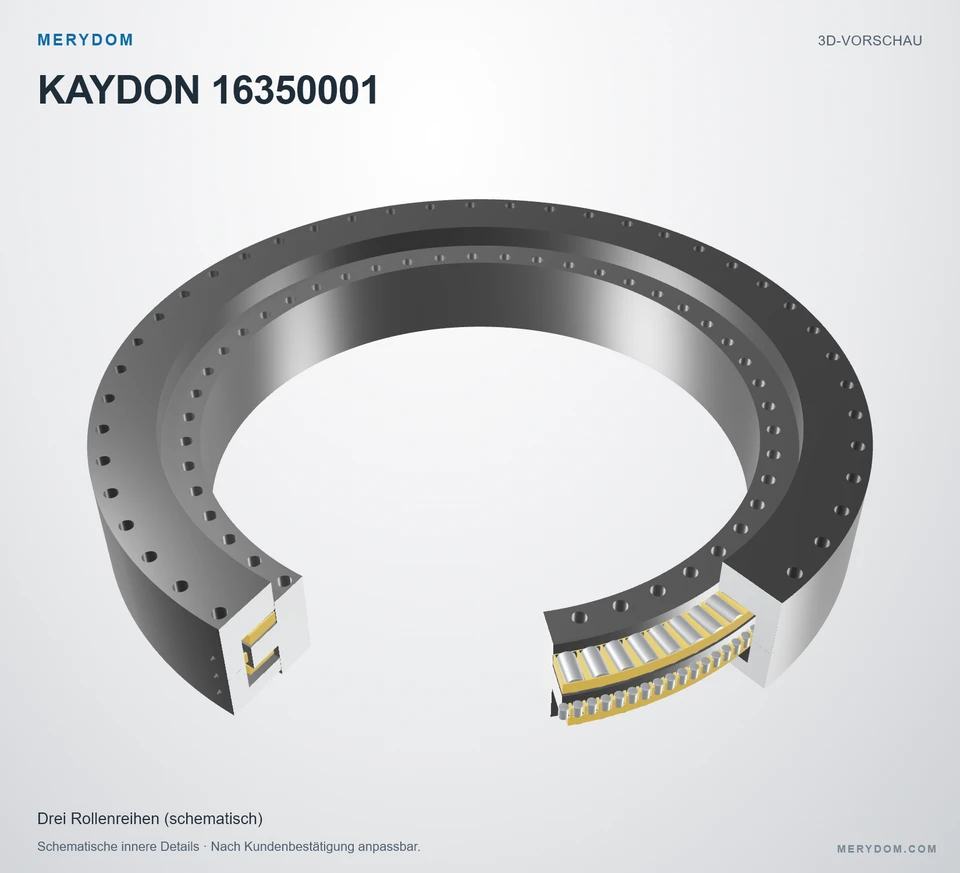

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16350001. — KAYDON 16350001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16350001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16350001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 56.890 in
Overall ID (di): 41.535 in
Gesamthöhe: 8.661 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 56.890 inca. 1.445 mm
Gesamt-Innendurchmesser (di): 41.535 inca. 1.054,99 mm
Innendurchmesser des Außenrings (Di): 47.215 inca. 1.199,26 mm
Außendurchmesser des Innenrings (do): 47.563 inca. 1.208,1 mm
Gesamthöhe (H): 8.661 inca. 219,99 mm
Gesamtgewicht (G): 2450 lbca. 1.111,301 kg
Innenringhöhe (Hi): 6.772 inca. 172,01 mm
Außenringhöhe (Ho): 8.150 inca. 207 mm

Befestigung

Lochkreis Außenring (Lo): 54.843 inca. 1.393,01 mm
Lochkreis Innenring (Li): 43.583 inca. 1.107,01 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16350001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16350001
Zertifiziert austauschbar mit	Kaydon 16350001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Tr Serie
Referenzmodell	16350001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	56.890 inca. 1.445 mm
Gesamt-Innendurchmesser (di)	41.535 inca. 1.054,99 mm
Gesamthöhe (H)	8.661 inca. 219,99 mm
Innenringhöhe (Hi)	6.772 inca. 172,01 mm
Außenringhöhe (Ho)	8.150 inca. 207 mm
Innendurchmesser des Außenrings (Di)	47.215 inca. 1.199,26 mm
Außendurchmesser des Innenrings (do)	47.563 inca. 1.208,1 mm
Lochkreis Außenring (Lo)	54.843 inca. 1.393,01 mm
Lochkreis Innenring (Li)	43.583 inca. 1.107,01 mm
Gesamtgewicht (G)	2450 lbca. 1.111,301 kg
Tragzahlen
Momententragzahl (Crm)	1275900 ft·lbfca. 1.729,89 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	48 Bohrungen · 1.024
Schraubenbohrungen Innenring (ni)	48 Bohrungen · 1.024
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

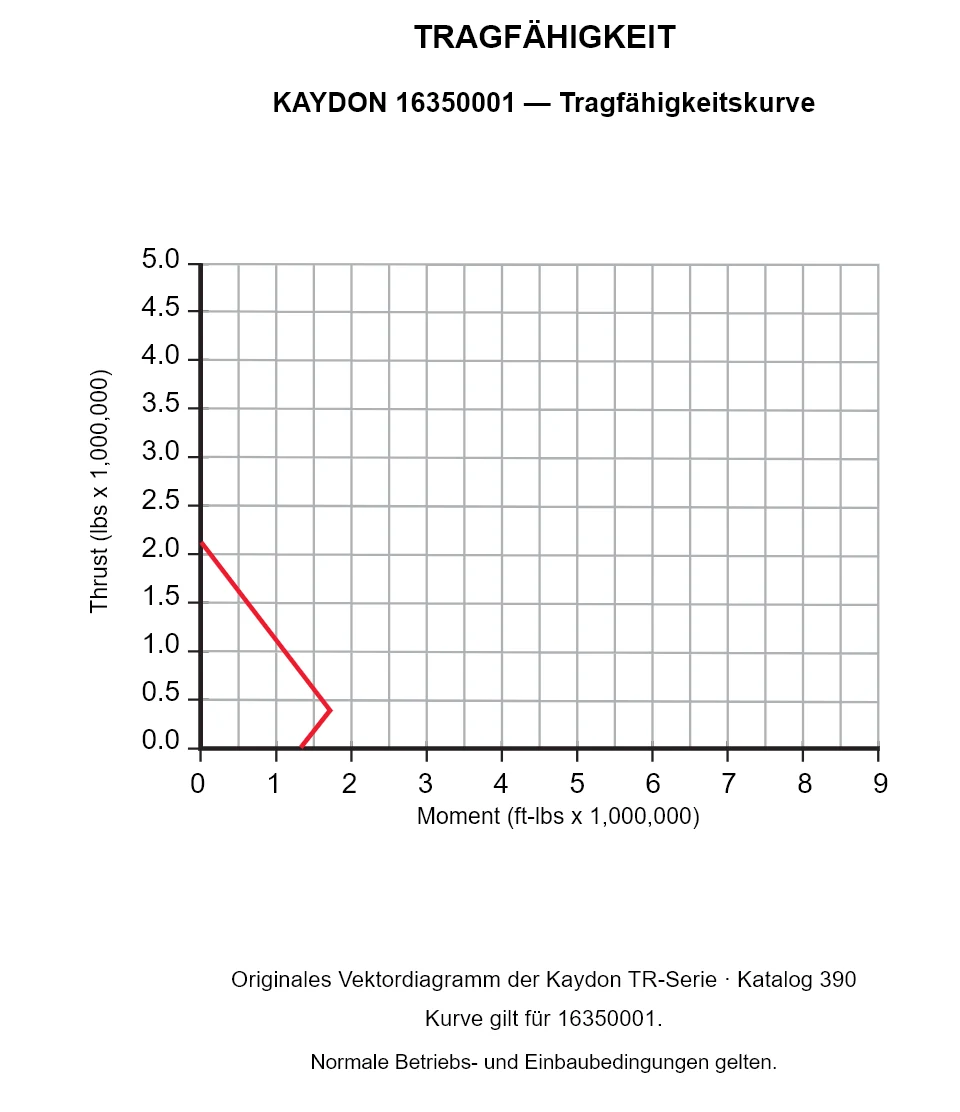

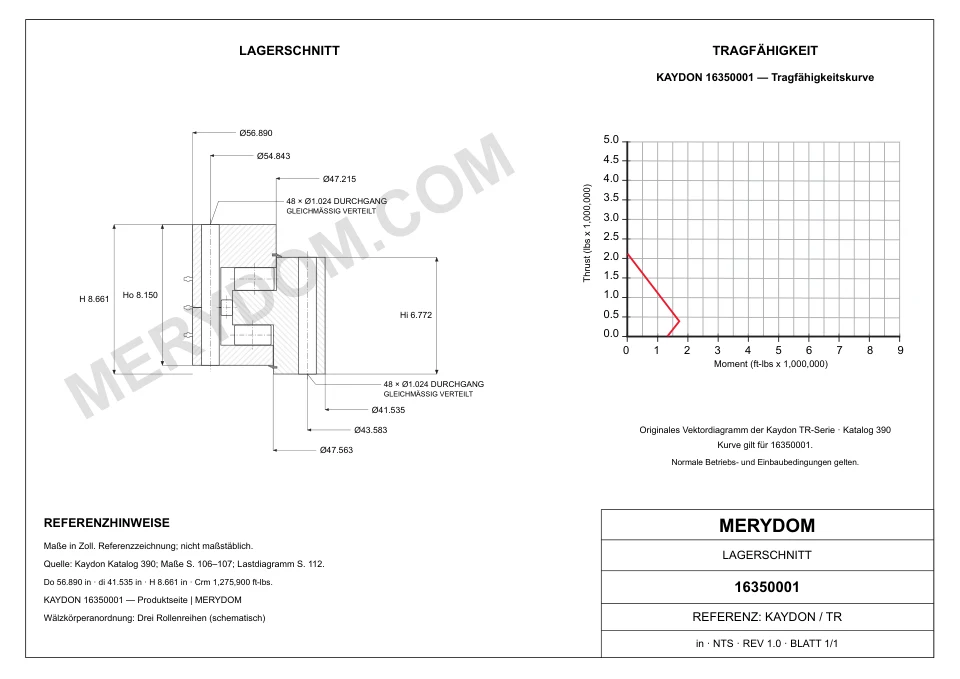

KAYDON 16350001 — Tragfähigkeitskurve

KAYDON 16350001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16350001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
