Drehverbindung als Ersatz für Kaydon 16379001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16379001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16379001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16379001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16379001.
- Overall OD (Do)
- 87.244 in
- Overall ID (di)
- 68.032 in
- Gesamthöhe
- 6.969 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 60 / 60 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 87.244 inca. 2.216 mm
- Gesamt-Innendurchmesser (di)
- 68.032 inca. 1.728,01 mm
- Innendurchmesser des Außenrings (Di)
- 77.764 inca. 1.975,21 mm
- Außendurchmesser des Innenrings (do)
- 78.112 inca. 1.984,04 mm
- Innendurchmesser des Innenringkörpers (dr)
- 71.102 inca. 1.805,99 mm
- Gesamthöhe (H)
- 6.969 inca. 177,01 mm
- Gesamtgewicht (G)
- 3460 lbca. 1.569,43 kg
- Innenringhöhe (Hi)
- 5.315 inca. 135 mm
- Außenringhöhe (Ho)
- 6.772 inca. 172,01 mm
Befestigung
- Lochkreis Außenring (Lo)
- 84.646 inca. 2.150,01 mm
- Lochkreis Innenring (Li)
- 73.819 inca. 1.875 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 68.661 inca. 1.743,99 mm
- Zähnezahl (z2)
- 109
- Catalogue gear face width (b2)
- 4.252 inca. 108 mm

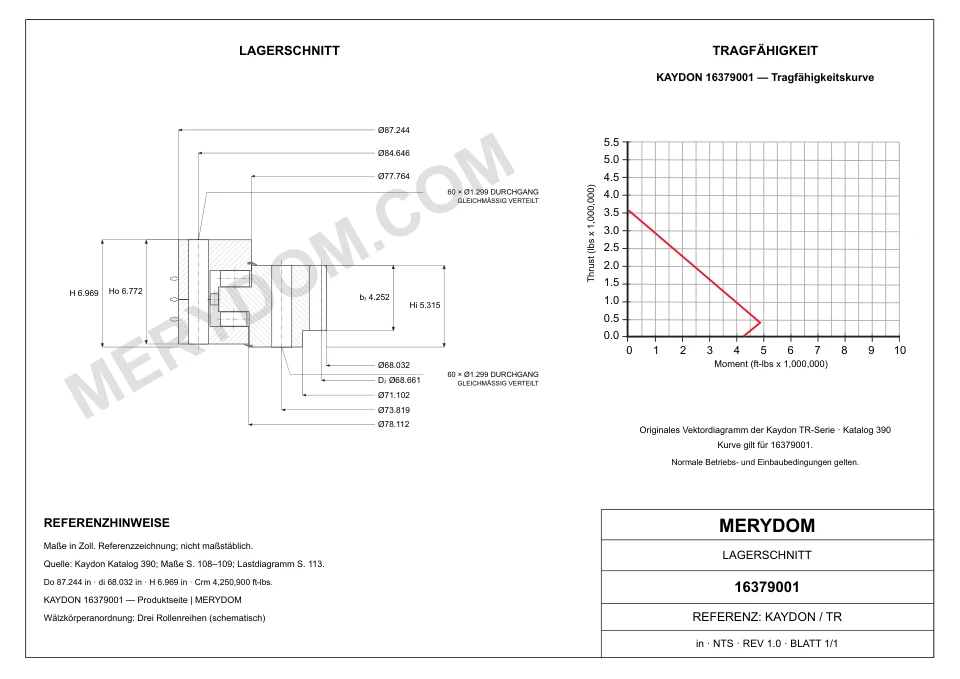

MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16379001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16379001 |
| Zertifiziert austauschbar mit | Kaydon 16379001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16379001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 87.244 inca. 2.216 mm |
| Gesamt-Innendurchmesser (di) | 68.032 inca. 1.728,01 mm |
| Gesamthöhe (H) | 6.969 inca. 177,01 mm |
| Innenringhöhe (Hi) | 5.315 inca. 135 mm |
| Außenringhöhe (Ho) | 6.772 inca. 172,01 mm |
| Innendurchmesser des Außenrings (Di) | 77.764 inca. 1.975,21 mm |
| Außendurchmesser des Innenrings (do) | 78.112 inca. 1.984,04 mm |
| Innendurchmesser des Innenringkörpers (dr) | 71.102 inca. 1.805,99 mm |
| Lochkreis Außenring (Lo) | 84.646 inca. 2.150,01 mm |
| Lochkreis Innenring (Li) | 73.819 inca. 1.875 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 68.661 inca. 1.743,99 mm |
| Gesamtgewicht (G) | 3460 lbca. 1.569,43 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 60240 lbfca. 267,96 kN |
| Momententragzahl (Crm) | 4250900 ft·lbfca. 5.763,45 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 60 Bohrungen · 1.299 |
| Schraubenbohrungen Innenring (ni) | 60 Bohrungen · 1.299 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 16 (Quelle (16)) |
| Zähnezahl (z2) | 109 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

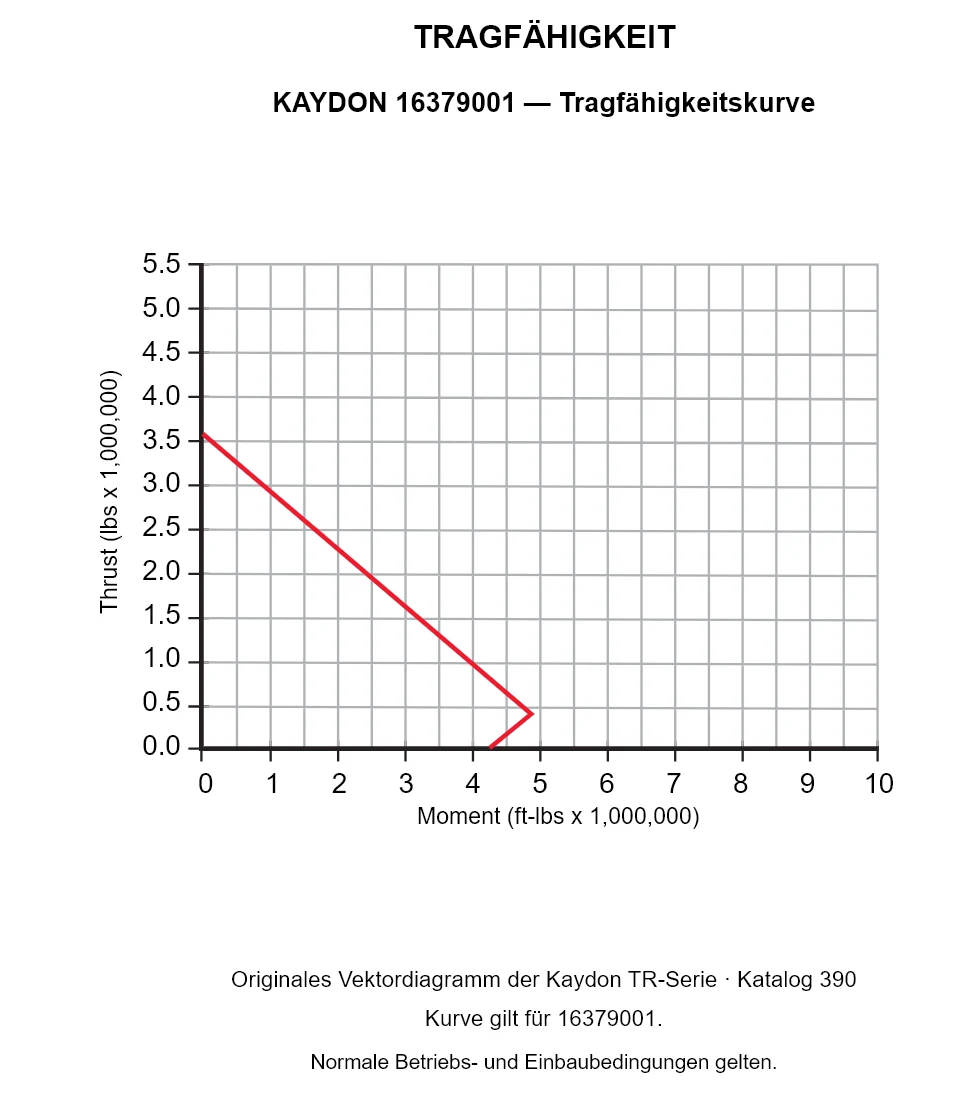

KAYDON 16379001 — Tragfähigkeitskurve
KAYDON 16379001 — Tragfähigkeitskurve
KAYDON 16379001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16379001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16379001.
