Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

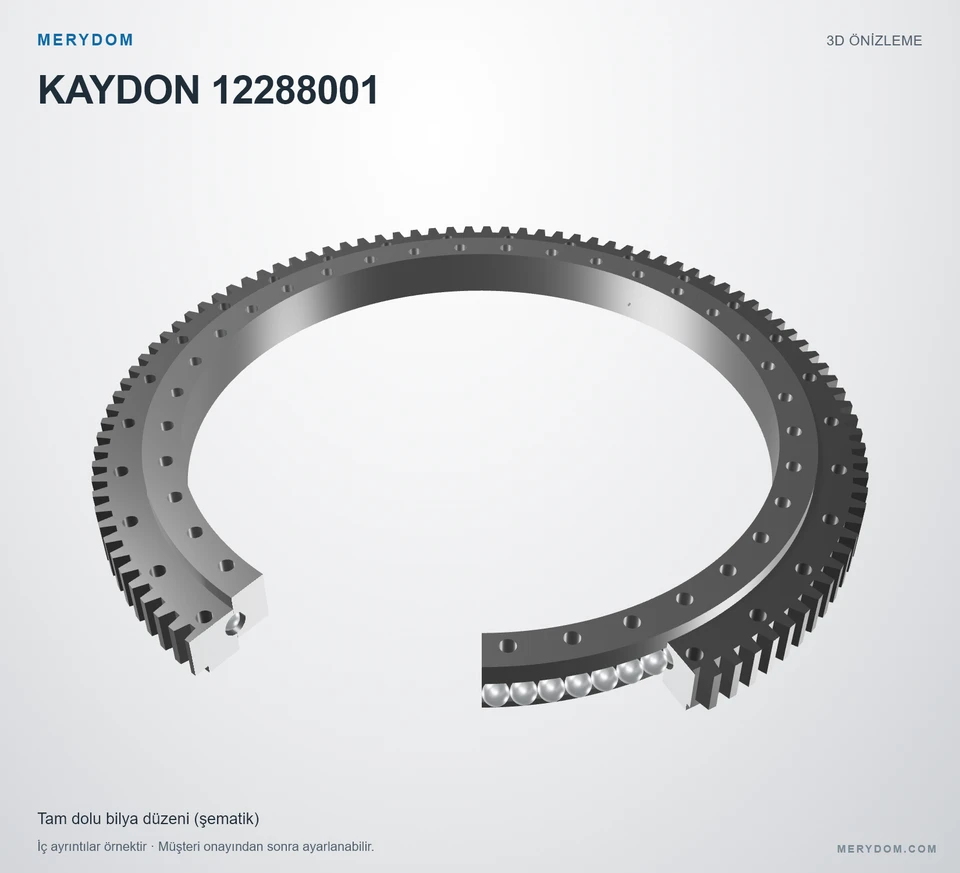

Kaydon 12288001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 12288001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 12288001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
12288001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 12288001.
- Overall OD (Do)
- 54.300 in
- Overall ID (di)
- 42.000 in
- Toplam yükseklik
- 4.625 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 30 / 36 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

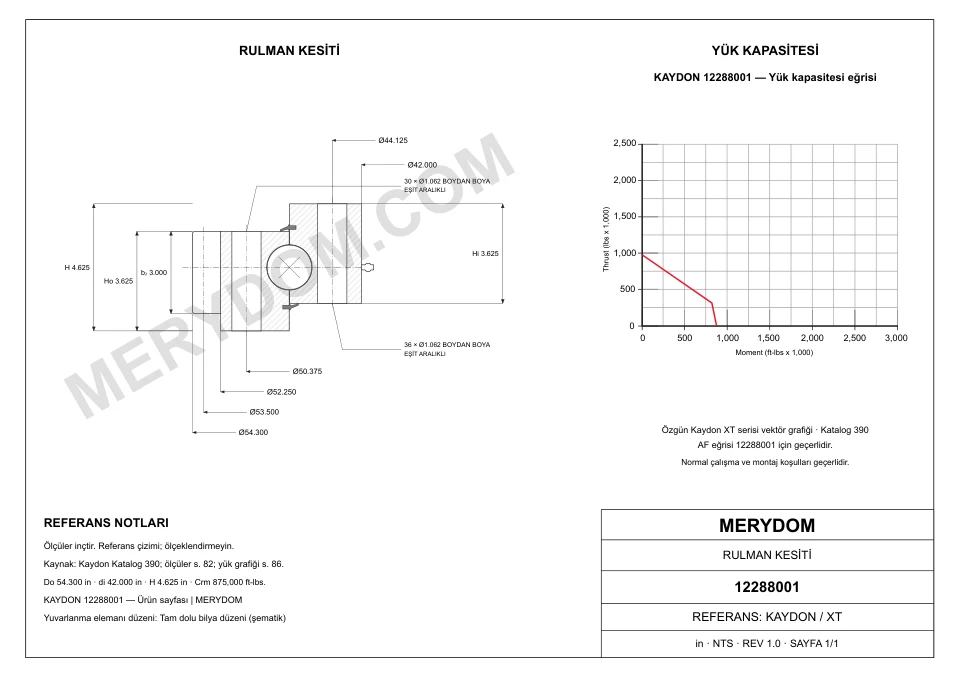

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 54.300 inyaklaşık 1 379 mm
- Toplam iç çap (di)
- 42.000 inyaklaşık 1 067 mm
- Dış bilezik gövde dış çapı (Dr)
- 52.250 inyaklaşık 1 327,2 mm
- Toplam yükseklik (H)
- 4.625 inyaklaşık 117,48 mm
- Montaj ağırlığı (G)
- 770 lbyaklaşık 349,266 kg
- İç bilezik yüksekliği (Hi)
- 3.625 inyaklaşık 92,08 mm
- Dış bilezik yüksekliği (Ho)
- 3.625 inyaklaşık 92,08 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 50.375 inyaklaşık 1 279,53 mm
- İç bilezik cıvata dairesi (Li)
- 44.125 inyaklaşık 1 120,78 mm
Dişli
- Dişli hatve çapı (D2)
- 53.500 inyaklaşık 1 359 mm
- Diametral adım (Pd)
- 2
- Diş sayısı (z2)
- 107
- Catalogue gear face width (b2)
- 3.000 inyaklaşık 76 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 12288001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 12288001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 12288001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xt Seri |
| Referans model | 12288001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 54.300 inyaklaşık 1 379 mm |
| Toplam iç çap (di) | 42.000 inyaklaşık 1 067 mm |
| Toplam yükseklik (H) | 4.625 inyaklaşık 117,48 mm |
| İç bilezik yüksekliği (Hi) | 3.625 inyaklaşık 92,08 mm |
| Dış bilezik yüksekliği (Ho) | 3.625 inyaklaşık 92,08 mm |
| Dış bilezik gövde dış çapı (Dr) | 52.250 inyaklaşık 1 327,2 mm |
| Dış bilezik cıvata dairesi (Lo) | 50.375 inyaklaşık 1 279,53 mm |
| İç bilezik cıvata dairesi (Li) | 44.125 inyaklaşık 1 120,78 mm |
| Dişli hatve çapı (D2) | 53.500 inyaklaşık 1 359 mm |
| Montaj ağırlığı (G) | 770 lbyaklaşık 349,266 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 28150 lbfyaklaşık 125,22 kN |
| Moment yük kapasitesi (Crm) | 875000 ft·lbfyaklaşık 1 186,34 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 30 delik · 1.062 |
| İç bilezik cıvata delikleri (ni) | 36 delik · 1.062 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2 DP |
| Eşdeğer modül (derived reference only) (m) | 12.7 mm |
| Diş sayısı (z2) | 107 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

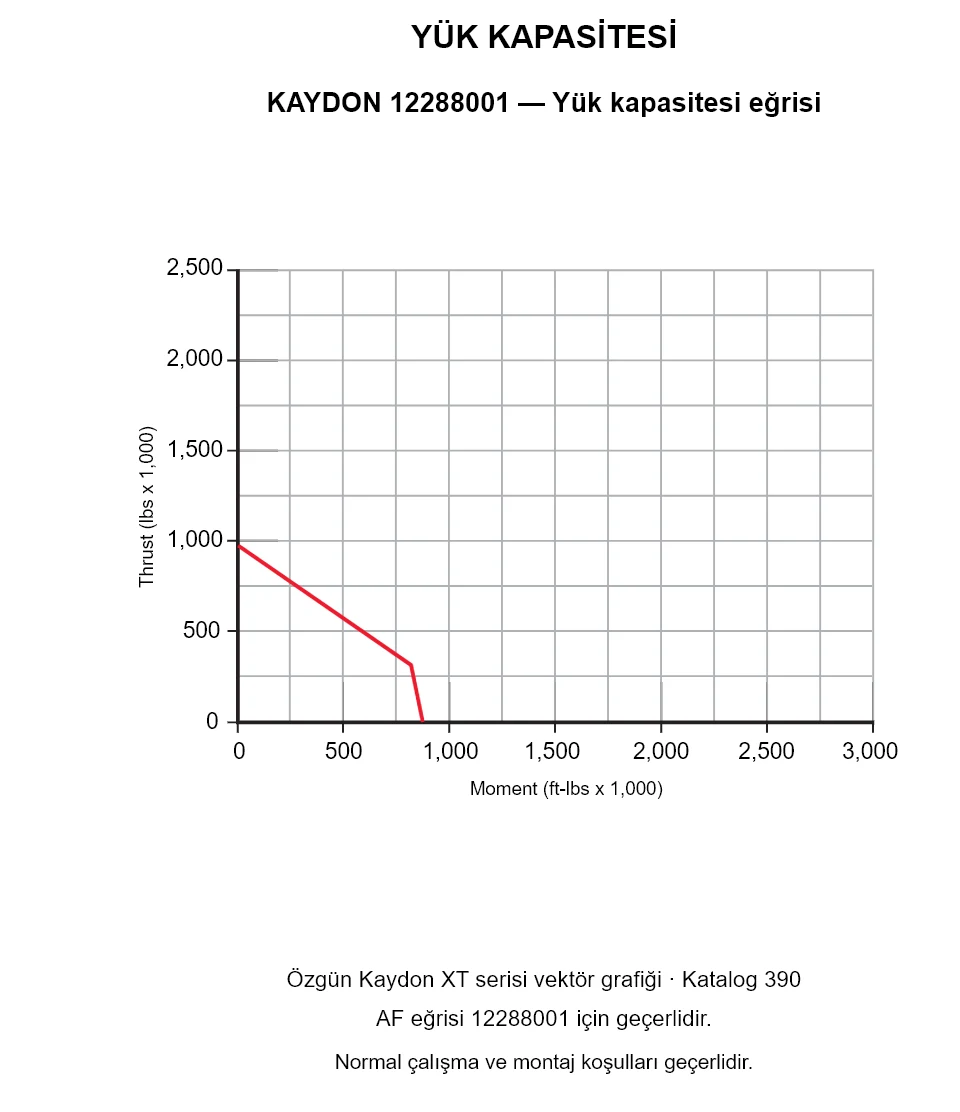

KAYDON 12288001 — Yük kapasitesi eğrisi
KAYDON 12288001 — Yük kapasitesi eğrisi
KAYDON 12288001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 12288001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
