MERYDOM 12288001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 12288001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
12288001
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 12288001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 54.300 in
- Overall ID (di)
- 42.000 in
- Gesamthöhe
- 4.625 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 30 / 36 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 12288001 |
| Zertifiziert austauschbar mit | Kaydon 12288001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | XT Serie |
| Referenzmodell | 12288001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 54.300 in1,379.22 mm |
| Gesamt-Innendurchmesser (di) | 42.000 in1,066.8 mm |
| Gesamthöhe (H) | 4.625 in117.475 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 52.250 in1,327.15 mm |
| Lochkreis Außenring (Lo) | 50.375 in1,279.525 mm |
| Lochkreis Innenring (Li) | 44.125 in1,120.775 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 53.500 in1,358.9 mm |
| Assembly weight (G) | 770 lb349.266 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 28150 lbf125,217.438 N |
| Momententragzahl (Crm) | 875000 in875,000 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 30 Bohrungen · 1.062 |
| Schraubenbohrungen Innenring (ni) | 36 Bohrungen · 1.062 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 2.00000000 DP |
| Äquivalentes Modul (m) | 12.7 mm |
| Zähnezahl (z2) | 107 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

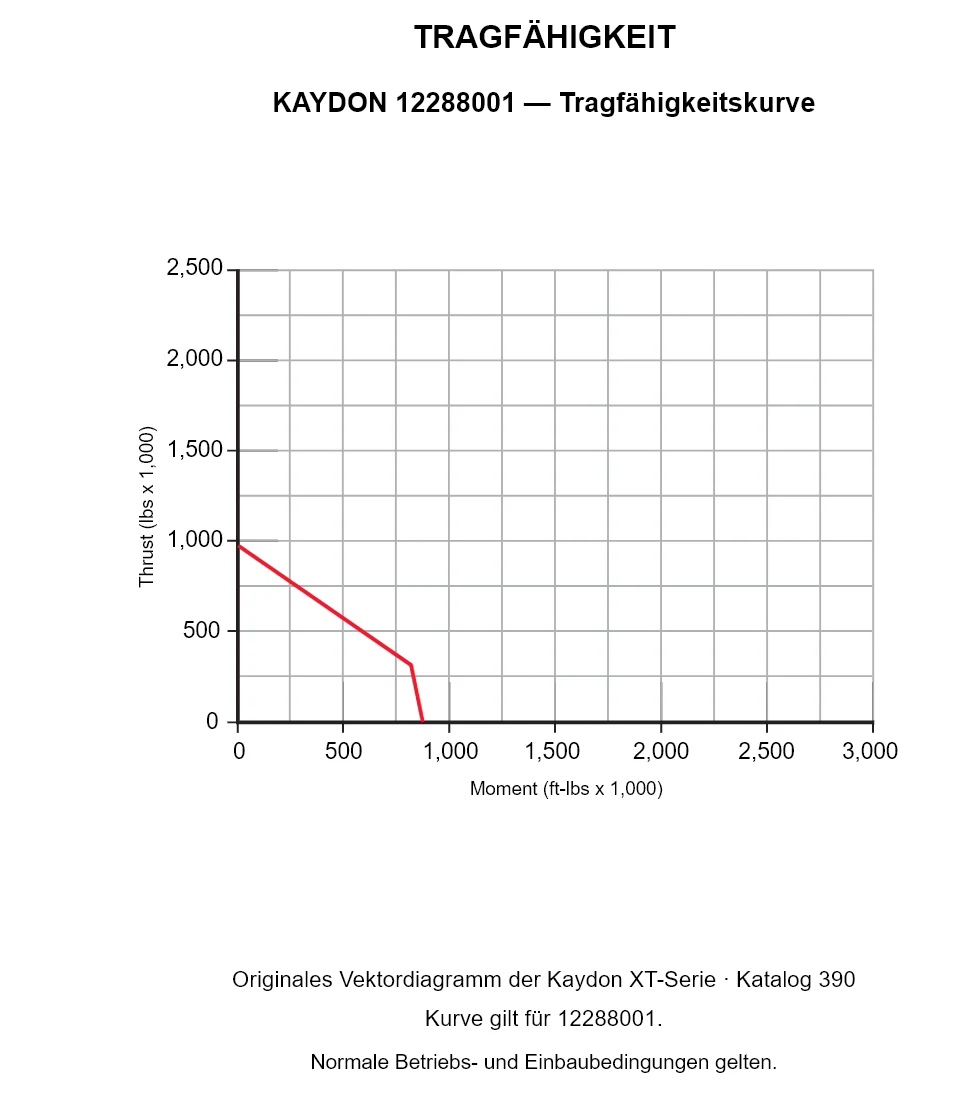

Traglastdiagramm der Serie XT
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING

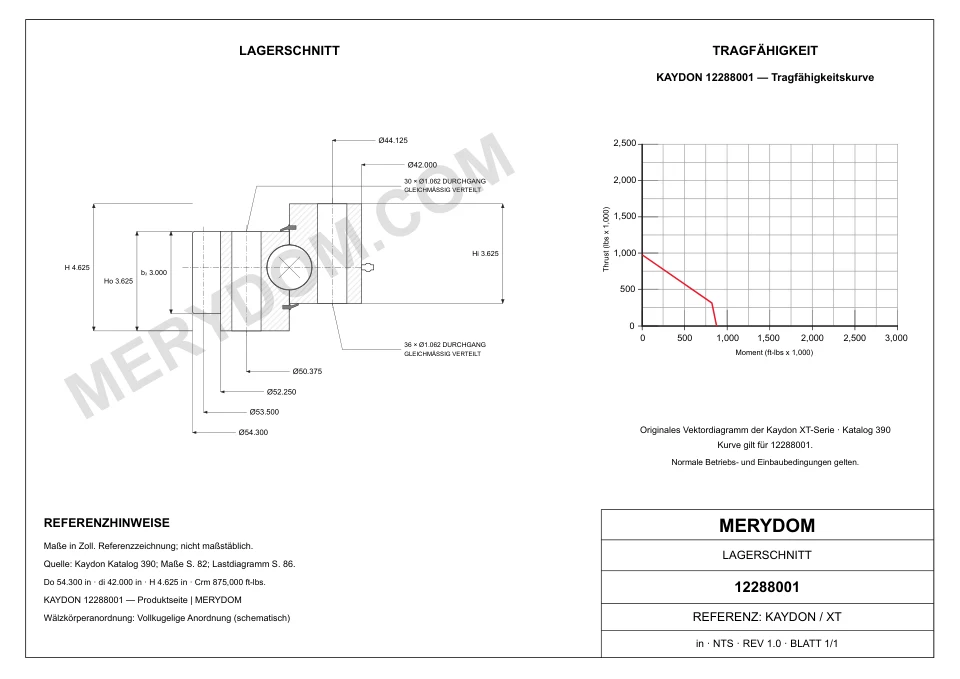

Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
