MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon 16297001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16297001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16297001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

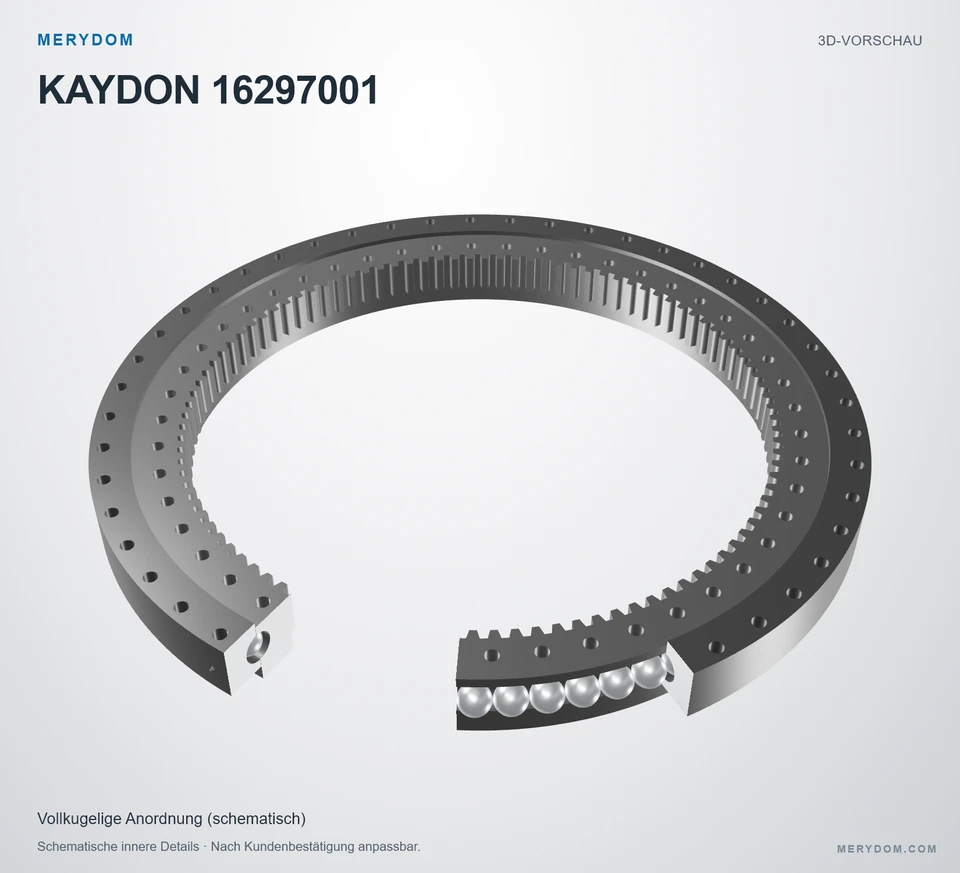

KAYDON 16297001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16297001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16297001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
54.375 in
Overall ID (di)
41.280 in
Gesamthöhe
5.000 in
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
48 / 48 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

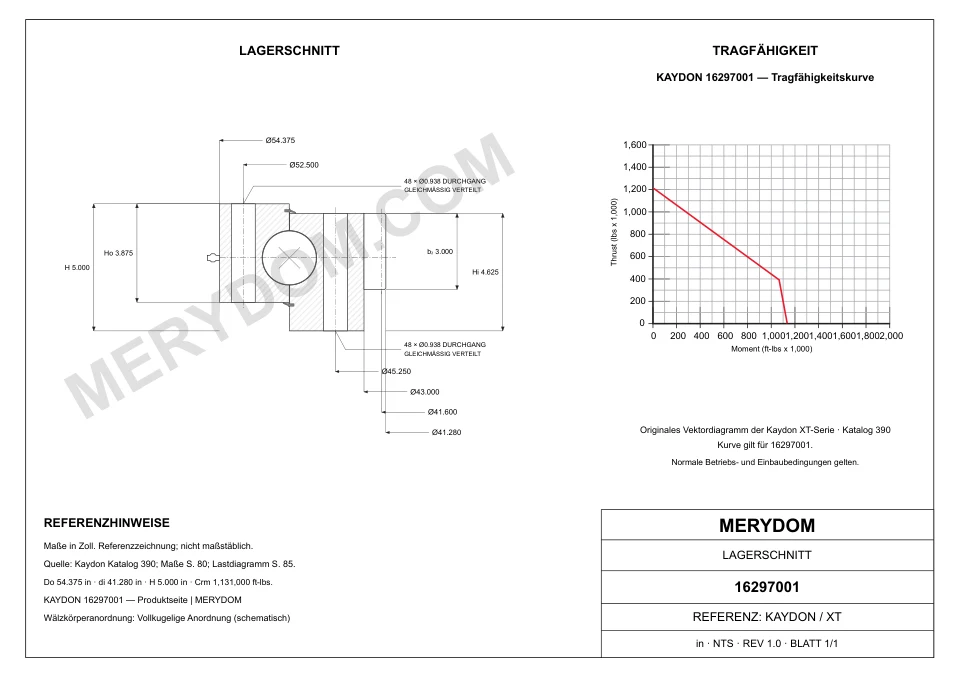

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
54.375 inca. 1.381,13 mm
Gesamt-Innendurchmesser (di)
41.280 inca. 1.048,5 mm
Innendurchmesser des Innenringkörpers (dr)
43.000 inca. 1.092 mm
Gesamthöhe (H)
5.000 inca. 127 mm
Gesamtgewicht (G)
1090 lbca. 494,416 kg
Innenringhöhe (Hi)
4.625 inca. 117,48 mm
Außenringhöhe (Ho)
3.875 inca. 98,43 mm

Befestigung

Lochkreis Außenring (Lo)
52.500 inca. 1.334 mm
Lochkreis Innenring (Li)
45.250 inca. 1.149,4 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
41.600 inca. 1.057 mm
Diametralteilung (Pd)
2,5
Zähnezahl (z2)
104
Catalogue gear face width (b2)
3.000 inca. 76 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16297001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16297001
Zertifiziert austauschbar mitKaydon 16297001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXt Serie
Referenzmodell16297001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)54.375 inca. 1.381,13 mm
Gesamt-Innendurchmesser (di)41.280 inca. 1.048,5 mm
Gesamthöhe (H)5.000 inca. 127 mm
Innenringhöhe (Hi)4.625 inca. 117,48 mm
Außenringhöhe (Ho)3.875 inca. 98,43 mm
Innendurchmesser des Innenringkörpers (dr)43.000 inca. 1.092 mm
Lochkreis Außenring (Lo)52.500 inca. 1.334 mm
Lochkreis Innenring (Li)45.250 inca. 1.149,4 mm
Teilkreisdurchmesser der Verzahnung (D2)41.600 inca. 1.057 mm
Gesamtgewicht (G)1090 lbca. 494,416 kg
Tragzahlen
Maximale Zahnkraft (Fz)24900 lbfca. 110,76 kN
Momententragzahl (Crm)1131000 ft·lbfca. 1.533,43 kN·m
Befestigung
Schraubenbohrungen Außenring (no)48 Bohrungen · 0.938
Schraubenbohrungen Innenring (ni)48 Bohrungen · 0.938
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2.5 DP
Äquivalentes Modul (derived reference only) (m)10.16 mm
Zähnezahl (z2)104
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

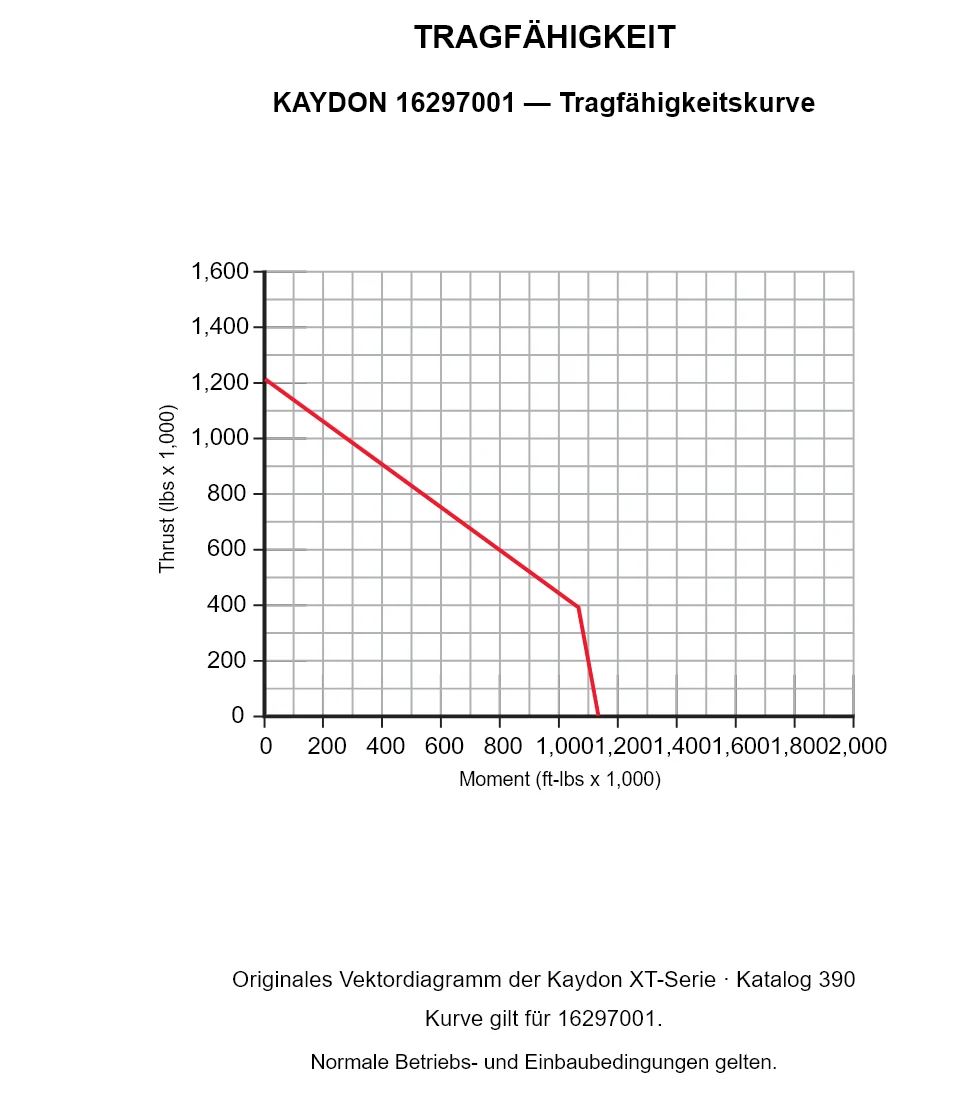

KAYDON 16297001 — Tragfähigkeitskurve

KAYDON 16297001 — Tragfähigkeitskurve

KAYDON 16297001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16297001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16297001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16297001.
