MERYDOM 16308001
MERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon 16308001. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

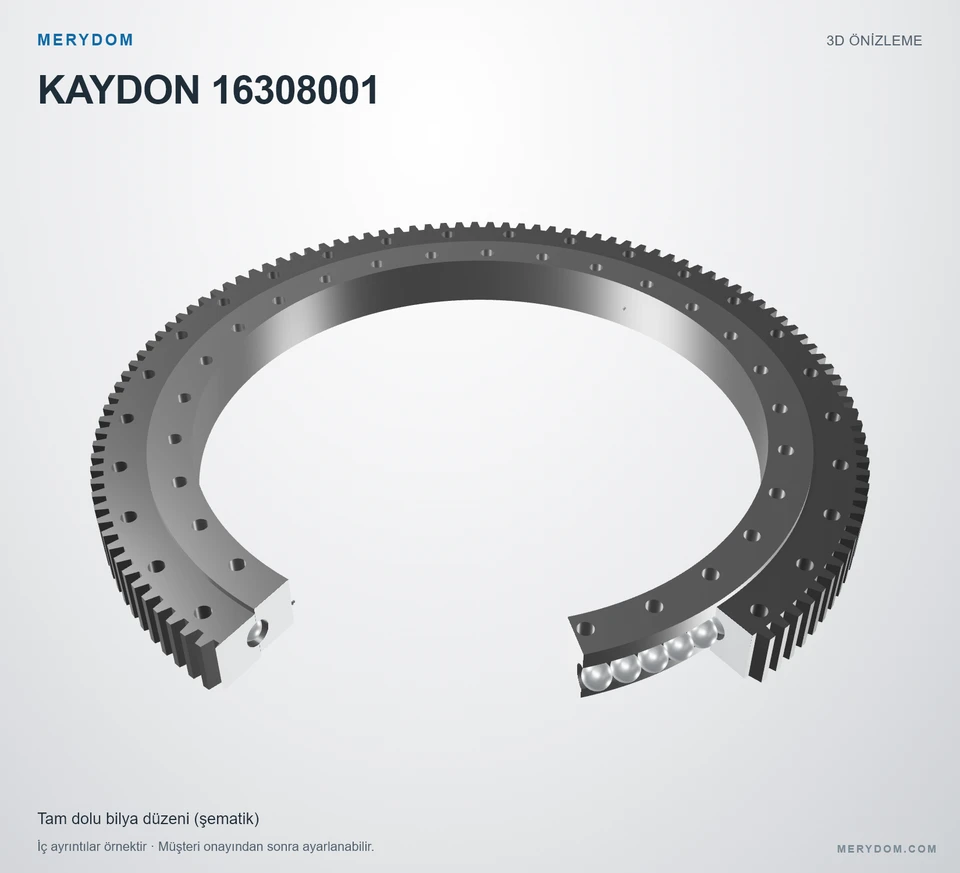

16308001
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16308001.
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0- Overall OD (Do)
- 50.640 in
- Overall ID (di)
- 37.750 in
- Toplam yükseklik
- 4.000 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 30 / 29 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16308001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16308001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | XT Seri |
| Referans model | 16308001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 50.640 in1,286.256 mm |
| Toplam iç çap (di) | 37.750 in958.85 mm |
| Toplam yükseklik (H) | 4.000 in101.6 mm |
| Dış bilezik cıvata dairesi (Lo) | 47.000 in1,193.8 mm |
| İç bilezik cıvata dairesi (Li) | 40.000 in1,016 mm |
| Dişli hatve çapı (D2) | 50.000 in1,270 mm |
| Assembly weight (G) | 770 lb349.266 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 27400 lbf121,881.272 N |
| Moment yük kapasitesi (Crm) | 832000 in832,000 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 30 delik · 1.031 |
| İç bilezik cıvata delikleri (ni) | 29 delik · 1.031 |
| Dişli | |
| Hatve sistemi | DP |
| Diametral adım (Pd) | 2.50000000 DP |
| Eşdeğer modül (m) | 10.16 mm |
| Diş sayısı (z2) | 125 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
SERİ YÜK KAPASİTESİ
XT Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
