Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
MERYDOM 231.20.0900.503
Verificado no nível 3Verificado em fábrica pela MERYDOM para intercâmbio com Rothe Erde 231.20.0900.503. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
231.20.0900.503

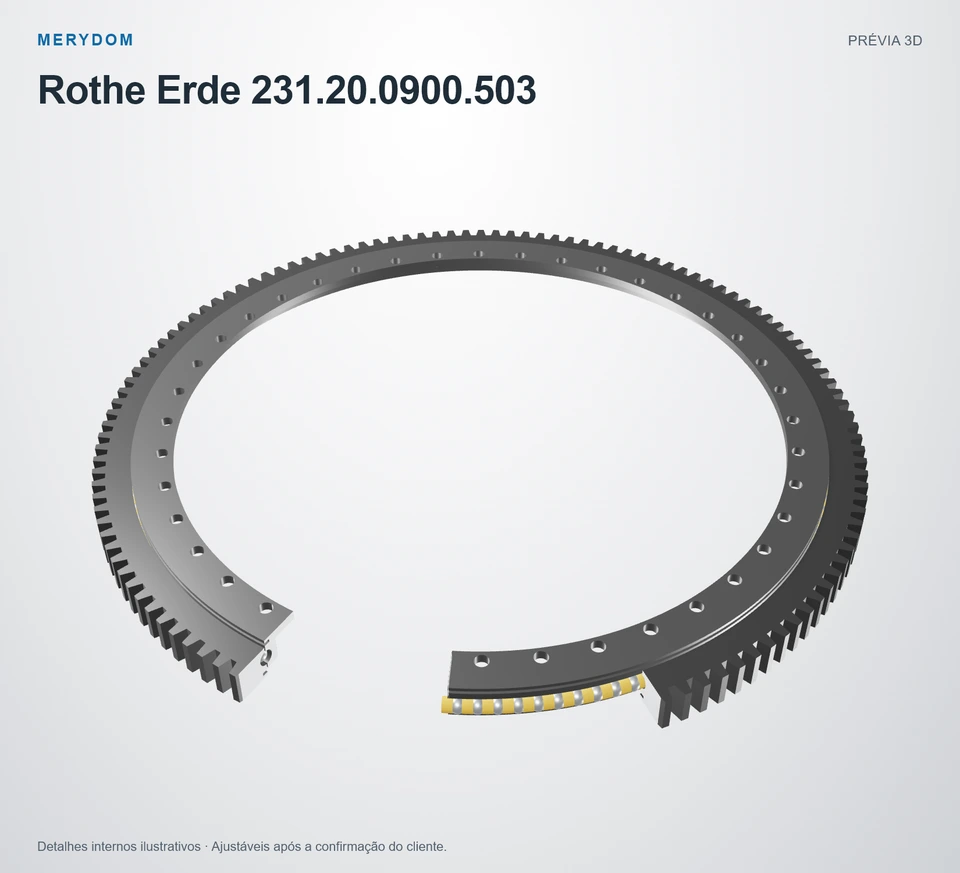

Verificado pela MERYDOMVerificação de engenharia · Rev. Rev 1.0Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Rothe Erde 231.20.0900.503.
- Overall OD (Do)
- 1046,4 mm
- Overall ID (di)
- 834 mm
- Altura total
- 56 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 20 / 40 externo / interno
- Projeto do rolamento
- Profile Bearing
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. Rev 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 231.20.0900.503 |
| Certificado como intercambiável com | Rothe Erde 231.20.0900.503 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | Rev 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-16 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Rothe Erde |
| Série | 23 Série |
| Modelo de referência | 231.20.0900.503 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Profile Bearing |
| Configuração da engrenagem | Engrenagem externa |

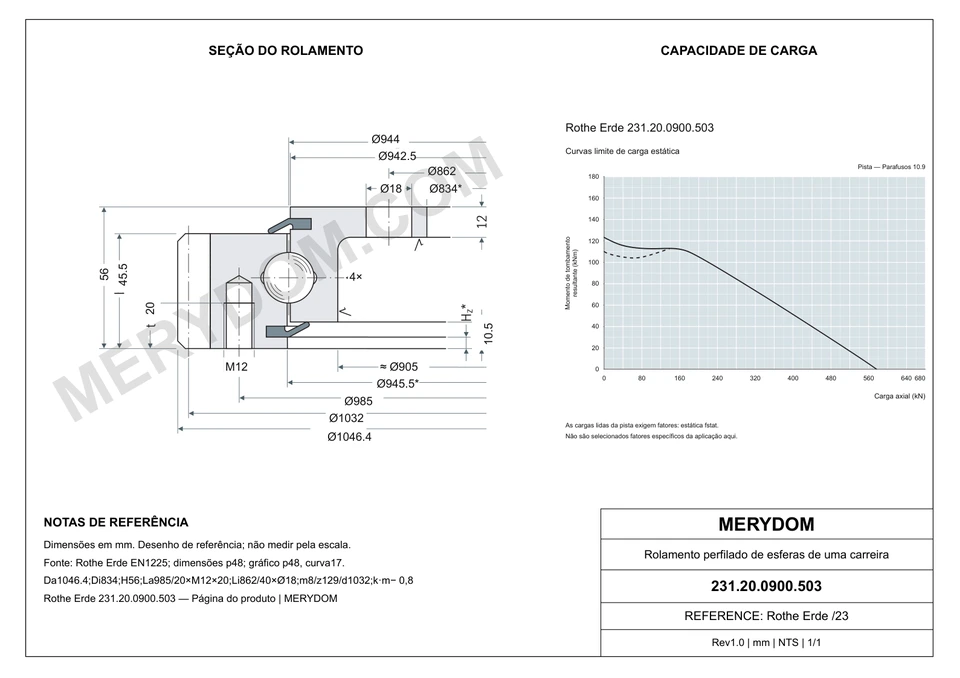

| Dimensões | |
| Diâmetro da pista de rolamento (DL) | 944 mm |
| Diâmetro externo total (Da) | 1046,4 mm1,046.4 mm |
| Diâmetro interno total (Di) | 834 mm |
| Altura total (H) | 56 mm |
| Diâmetro de catálogo O (O) | 942,5 mm942.5 mm |
| Diâmetro de catálogo U (U) | 945,5 mm945.5 mm |
| Diâmetro de catálogo C (C) | 905 mm |
| Deslocamento do anel inferior Hu (Hu) | 10,5 mm10.5 mm |
| Peso do conjunto (Weight) | 69,1 kg69.1 kg |
| Folga axial do rolamento (Y_axial) | ≤ 0,5 mm0.5 mm |
| Folga radial do rolamento (Y_radial) | ≤ 0,5 mm0.5 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 985 mm |
| Furos de montagem do anel externo (na) | 20 |
| Tamanho nominal do parafuso métrico (M) | 12 mm |
| Profundidade da rosca (t) | 20 mm |
| Círculo de parafusos do anel interno (Li) | 862 mm |
| Furos de montagem do anel interno (ni) | 40 |
| Diâmetro dos furos do anel interno (B_inner) | 18 mm |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d) | 1032 mm1,032 mm |
| Módulo da engrenagem (m) | 8 mm |
| Número de dentes (z) | 129 |
| Produto de correção da altura da cabeça k·m (k*m) | -0,8 mm-0.8 mm |
| Largura mínima da engrenagem (bmin) | 45,5 mm45.5 mm |
| Capacidades | |
| Força circunferencial permitida, normal (X1) | 18,93 kN18.93 kN |
| Força circunferencial permitida, máxima (X2) | 37,86 kN37.86 kN |
| Outros dados | |
| Quantidade de graxeiras (n1) | 4 |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-16 por Departamento de Engenharia da MERYDOM.
CAPACIDADE DE CARGA DA SÉRIE

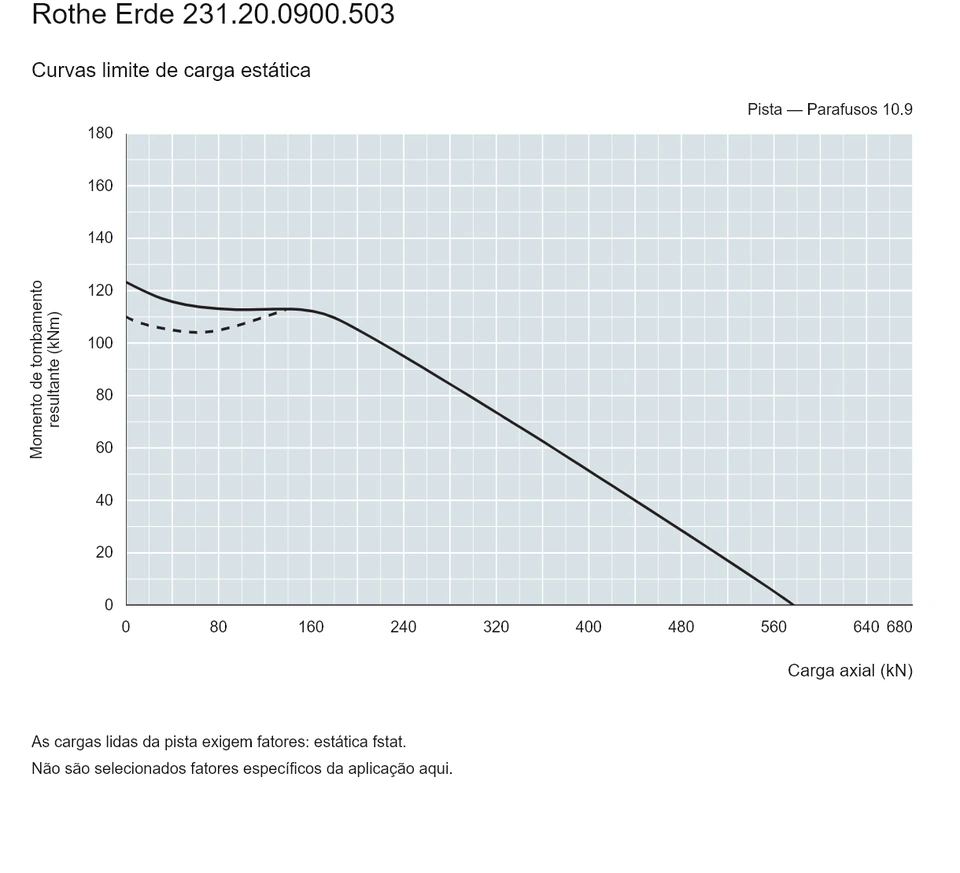

Gráfico de capacidade de carga da série 23
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções de material dos anéis: 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções de espaçadores em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- Revisão padrão do desenho aprovado: 1.0
- Data de certificação vinculada ao registro de importação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
