Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
MERYDOM 060.25.0475.000.11.1504
Verificado no nível 3Verificado em fábrica pela MERYDOM para intercâmbio com Rothe Erde 060.25.0475.000.11.1504. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
060.25.0475.000.11.1504
Verificado pela MERYDOMVerificação de engenharia · Rev. Rev 1.0Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Rothe Erde 060.25.0475.000.11.1504.
- Overall OD (Do)
- 565 mm
- Overall ID (di)
- 385 mm
- Altura total
- 64 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 30 / 30 externo / interno
- Projeto do rolamento
- Four Point Ball Single Row
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. Rev 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 060.25.0475.000.11.1504 |
| Certificado como intercambiável com | Rothe Erde 060.25.0475.000.11.1504 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | Rev 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-16 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Rothe Erde |
| Série | 06 Série |
| Modelo de referência | 060.25.0475.000.11.1504 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Four Point Ball Single Row |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Diâmetro da pista de rolamento (DL) | 475 mm |
| Diâmetro externo total (Da) | 565 mm |
| Diâmetro interno total (Di) | 385 mm |
| Altura total (H) | 64 mm |
| Diâmetro de catálogo O (O) | 476 mm |
| Diâmetro de catálogo U (U) | 474 mm |
| Altura do anel H1 (H1) | 57 mm |
| Altura do anel H2 (H2) | 57 mm |
| Deslocamento do anel inferior Hu (Hu) | 7 mm |
| Deslocamento do anel superior Ho (Ho) | 7 mm |
| Peso do conjunto (Weight) | 50 kg |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 535 mm |
| Círculo de parafusos do anel interno (Li) | 415 mm |
| Quantidade comum de furos de montagem (n) | 30 |
| Diâmetro comum dos furos de montagem (B) | 17,5 mm17.5 mm |
| Tamanho nominal do parafuso métrico (M) | 16 mm |
| Outros dados | |
| Quantidade de graxeiras (n1) | 3 |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-16 por Departamento de Engenharia da MERYDOM.

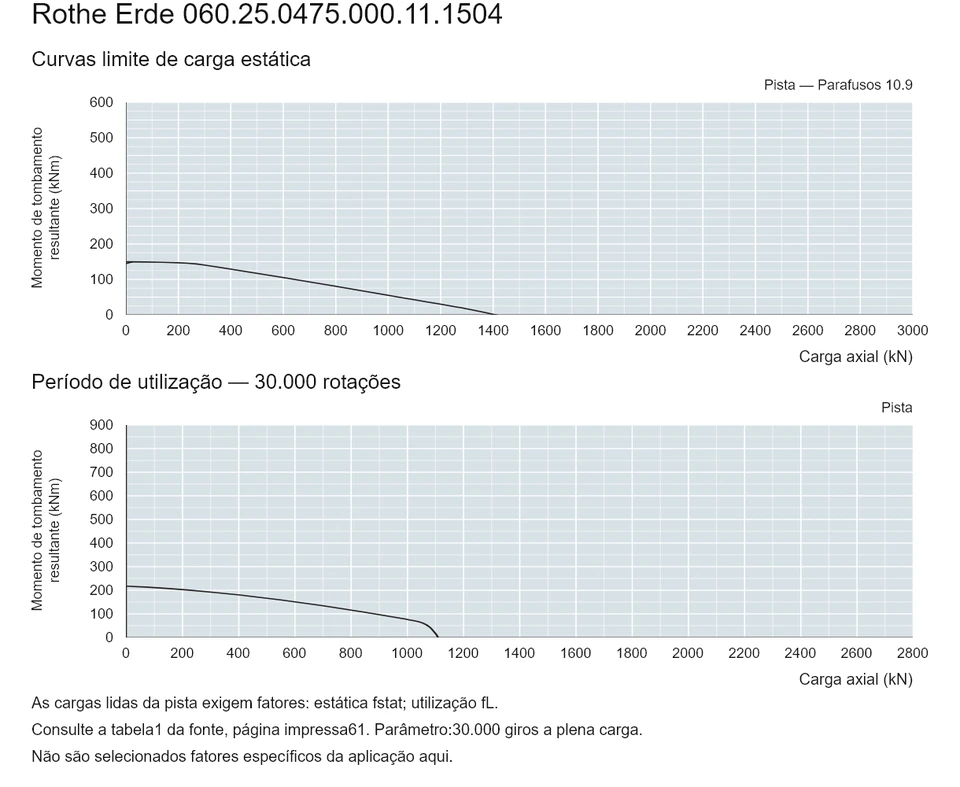

CAPACIDADE DE CARGA DA SÉRIE
Gráfico de capacidade de carga da série 06
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções de material dos anéis: 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções de espaçadores em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- Revisão padrão do desenho aprovado: 1.0
- Data de certificação vinculada ao registro de importação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
