Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
MERYDOM 08-0340-04
Verificado no nível 3Verificado em fábrica pela MERYDOM para intercâmbio com ROLLIX 08-0340-04. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
08-0340-04

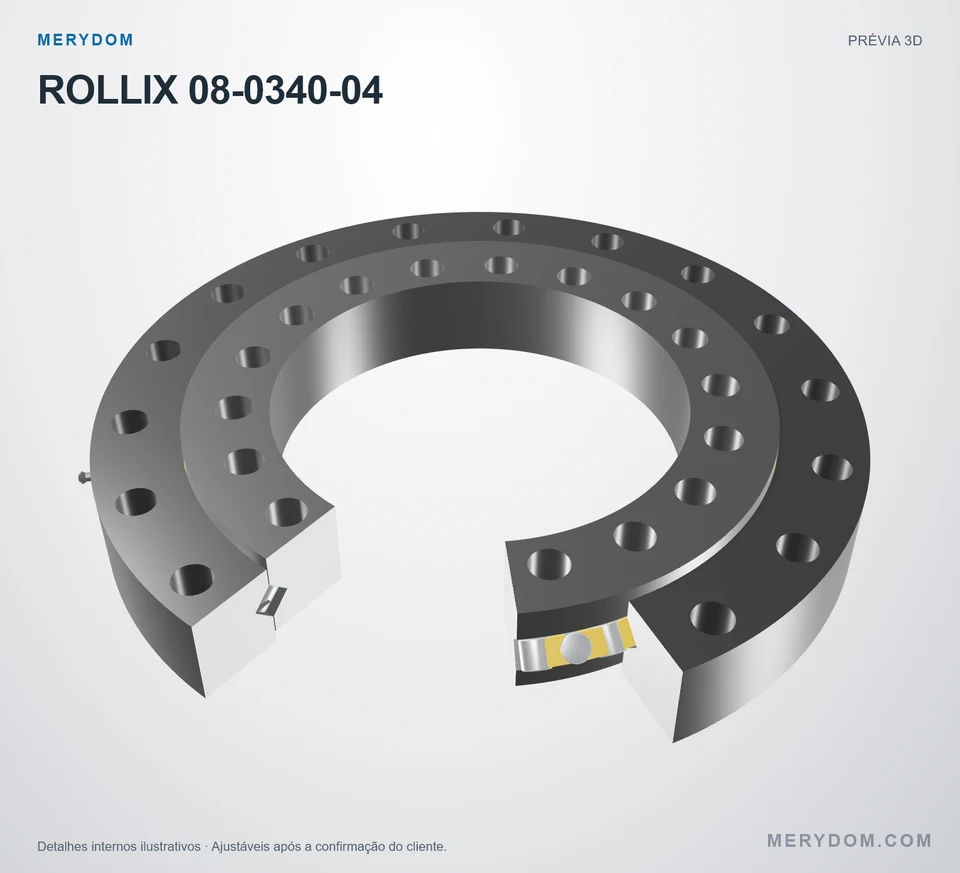

Verificado pela MERYDOMVerificação de engenharia · Rev. Rev 1.0Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com ROLLIX 08-0340-04.
- Overall OD (Do)
- 440 mm
- Overall ID (di)
- 240 mm
- Altura total
- 60 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 18 / 18 externo / interno
- Projeto do rolamento
- Single Row Crossed Roller
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

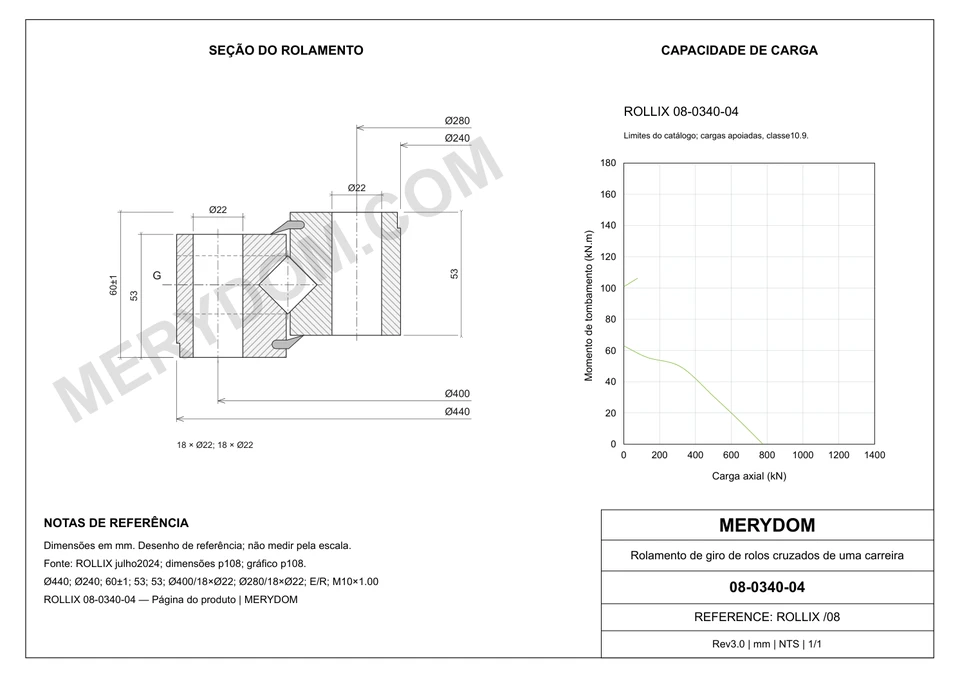

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Altura total (HT)
- 60 mm
- Diâmetro externo total (ØDe)
- 440 mm
- Outer ring height (He)
- 53 mm
- Diâmetro interno total (ØDi)
- 240 mm
- Inner ring height (Hi)
- 53 mm
- Peso do conjunto (Weight)
- 37 kg
Montagem
- Outer ring hole type (External ring hole type)
- Th
- Círculo de parafusos do anel externo (ØFe)
- 400 mm
- Furos de montagem do anel externo (Ne)
- 18
- Outer ring mounting-hole specification (Dhe)
- 22 mm
- Inner ring hole type (Inner ring hole type)
- Th
- Círculo de parafusos do anel interno (ØFi)
- 280 mm
- Furos de montagem do anel interno (Ni)
- 18
- Inner ring mounting-hole specification (Dhi)
- 22 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. Rev 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 08-0340-04 |
| Certificado como intercambiável com | ROLLIX 08-0340-04 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | Rev 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-17 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | ROLLIX |
| Série | 08 Série |
| Modelo de referência | 08-0340-04 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Single Row Crossed Roller |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Altura total (HT) | 60 mm |
| Diâmetro externo total (ØDe) | 440 mm |
| Outer ring height (He) | 53 mm |
| Diâmetro interno total (ØDi) | 240 mm |
| Inner ring height (Hi) | 53 mm |
| Peso do conjunto (Weight) | 37 kg |
| Montagem | |
| Outer ring hole type (External ring hole type) | Th |
| Círculo de parafusos do anel externo (ØFe) | 400 mm |
| Furos de montagem do anel externo (Ne) | 18 |
| Outer ring mounting-hole specification (Dhe) | 22 mm |
| Inner ring hole type (Inner ring hole type) | Th |
| Círculo de parafusos do anel interno (ØFi) | 280 mm |
| Furos de montagem do anel interno (Ni) | 18 |
| Inner ring mounting-hole specification (Dhi) | 22 mm |
| Outros dados | |
| Ring with greasing furos (Ring with greasing furos) | E |
| Greasing hole type (Greasing hole type) | R |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-17 por Departamento de Engenharia da MERYDOM.
CAPACIDADE DE CARGA DA SÉRIE

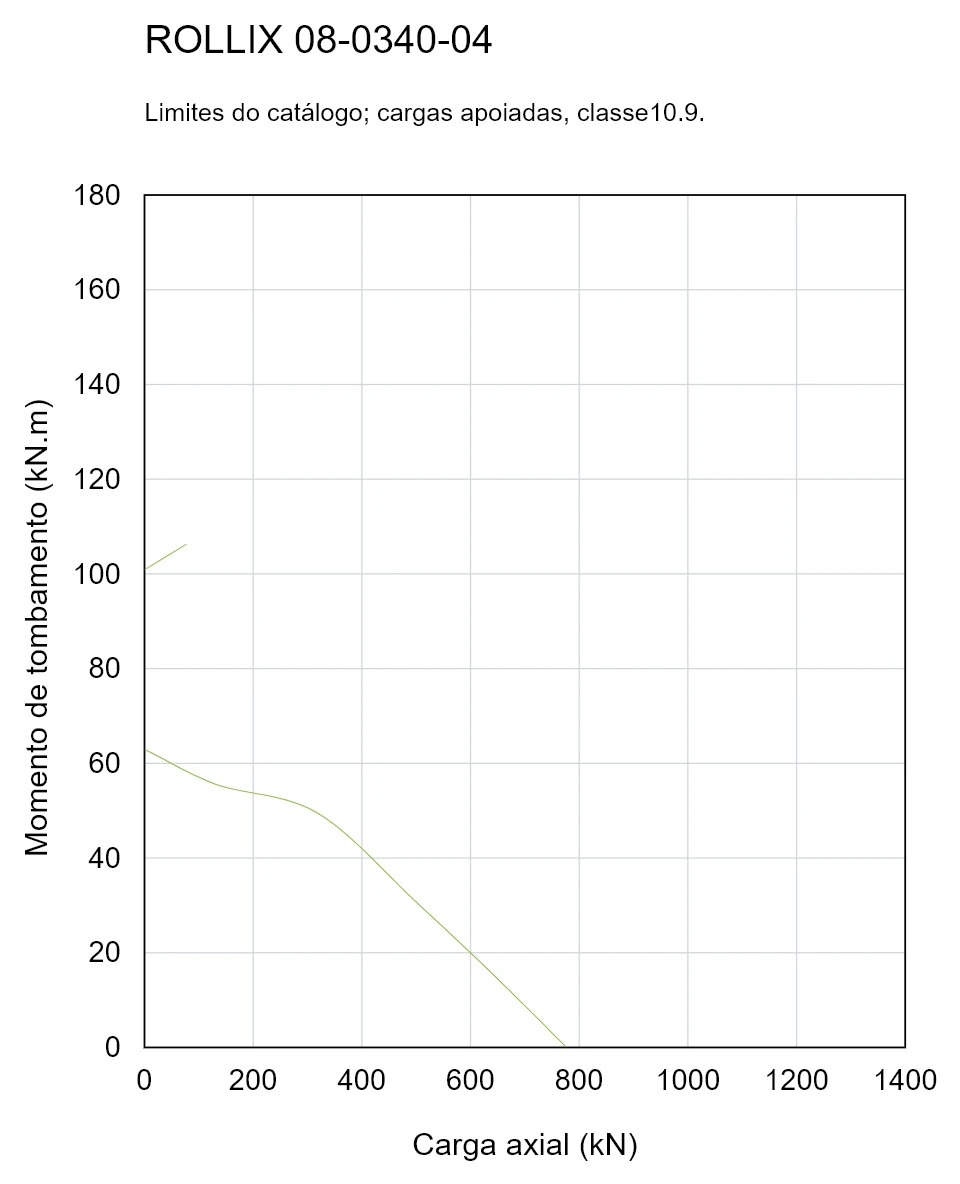

Gráfico de capacidade de carga da série 08
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções de material dos anéis: 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções de espaçadores em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- Revisão padrão do desenho aprovado: 1.0
- Data de certificação vinculada ao registro de importação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
