Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

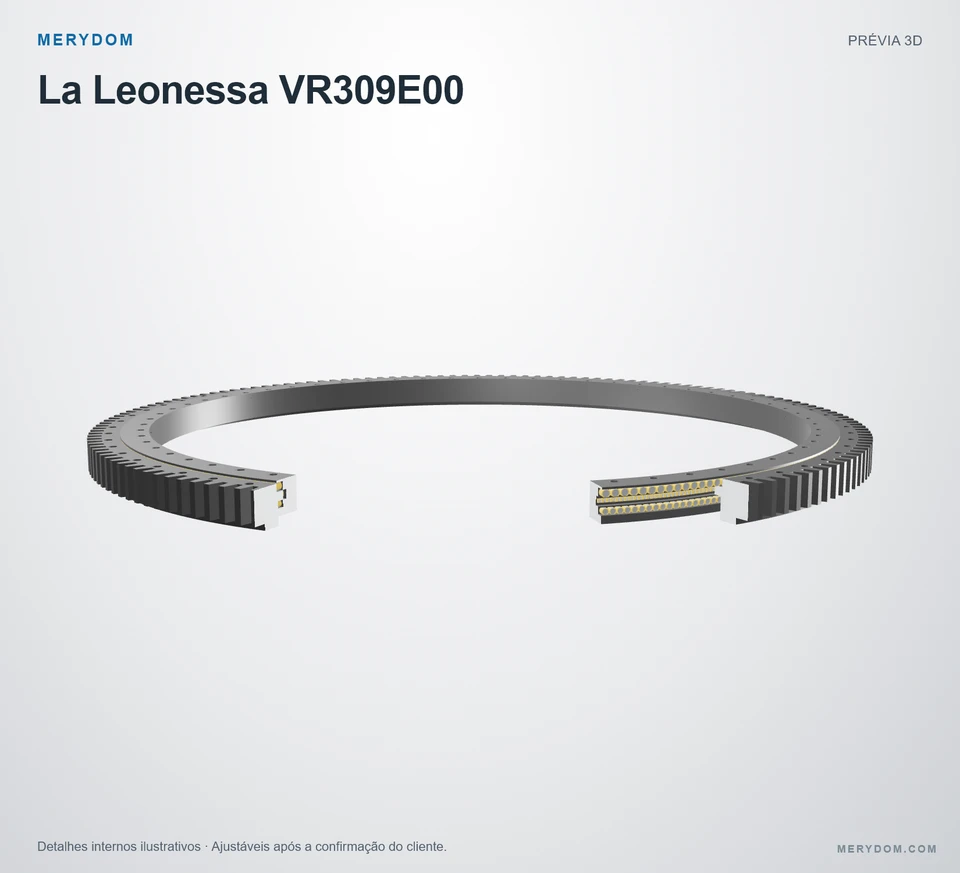

Rolamento de giro de substituição para La Leonessa VR309E00
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com La Leonessa VR309E00. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: La Leonessa VR309E00. Série: VRE-25. Estrutura do rolamento: Rolos de três carreiras. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
VR309E00
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com La Leonessa VR309E00.
- Overall OD (Do)
- 3076 mm
- Overall ID (di)
- 2619 mm
- Altura total
- 147 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 60 / 60 externo / interno
- Projeto do rolamento
- Rolos de três carreiras
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

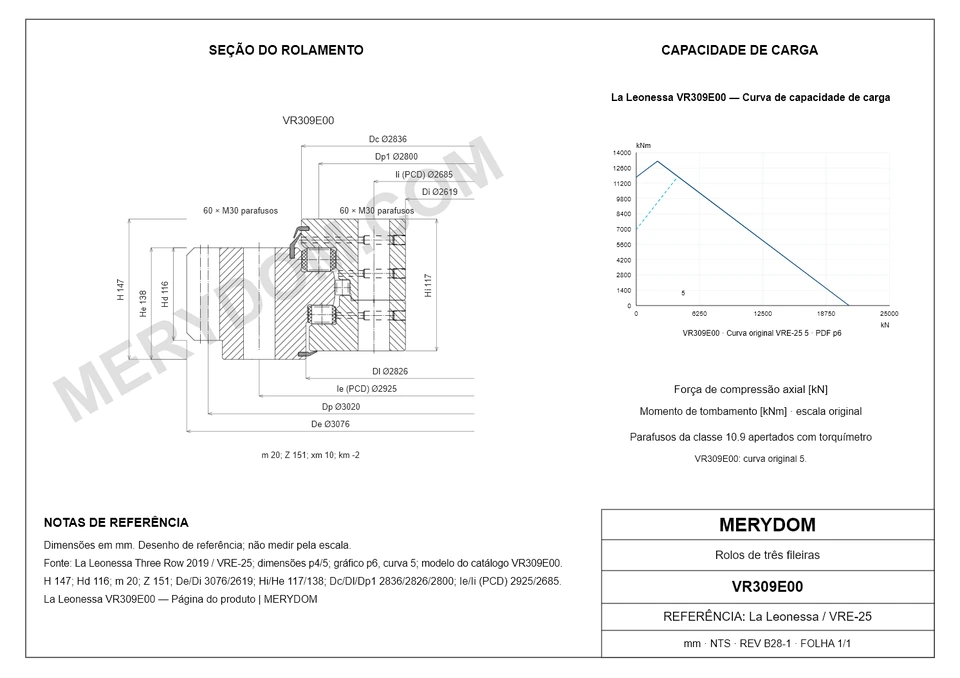

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Massaa (P)
- 1.718 kg
- Diâmetro externo total (De)
- 3.076 mm
- Diâmetro interno total (Di)
- 2.619 mm
- Altura total (H)
- 147 mm
- Dim Dc (DC)
- 2.836 mm
- Dim Dl (Dl)
- 2.826 mm
- Dim Hi (Hi)
- 117 mm
- Dim He (He)
- 138 mm
Montagem
- Círculo de parafusos do anel externo (Ie)
- 2.925 mm
- Furos de montagem do anel externo (ne)
- 60
- Especificação dos furos de montagem do anel externo (Me)
- M30
- Círculo de parafusos do anel interno (Ii)
- 2.685 mm
- Furos de montagem do anel interno (ni)
- 60
- Especificação dos furos de montagem do anel interno (Mi)
- M30
Engrenagem
- Diâmetro primitivo da engrenagem (Dp)
- 3.020 mm
- Módulo da engrenagem (m)
- 20 mm
- Número de dentes (Z)
- 151
- Produto do deslocamento de perfil x*m (xm)
- 10 mm
- Dimensão da engrenagem de catálogo Liebherr k*m (km)
- -2 mm
- Engrenagem Tooth Height (Hd)
- 116 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro La Leonessa VR309E00
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | VR309E00 |
| Certificado como intercambiável com | La Leonessa VR309E00 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | La Leonessa |
| Série | VRE-25 Série |
| Modelo de referência | VR309E00 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolos de três carreiras |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Massaa (P) | 1.718 kg |
| Diâmetro externo total (De) | 3.076 mm |
| Diâmetro interno total (Di) | 2.619 mm |
| Altura total (H) | 147 mm |
| Dim Dc (DC) | 2.836 mm |
| Dim Dl (Dl) | 2.826 mm |
| Dim Hi (Hi) | 117 mm |
| Dim He (He) | 138 mm |
| Montagem | |
| Círculo de parafusos do anel externo (Ie) | 2.925 mm |
| Furos de montagem do anel externo (ne) | 60 |
| Especificação dos furos de montagem do anel externo (Me) | M30 |
| Círculo de parafusos do anel interno (Ii) | 2.685 mm |
| Furos de montagem do anel interno (ni) | 60 |
| Especificação dos furos de montagem do anel interno (Mi) | M30 |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (Dp) | 3.020 mm |
| Módulo da engrenagem (m) | 20 mm |
| Número de dentes (Z) | 151 |
| Produto do deslocamento de perfil x*m (xm) | 10 mm |
| Dimensão da engrenagem de catálogo Liebherr k*m (km) | -2 mm |
| Engrenagem Tooth Height (Hd) | 116 mm |
| Capacidades | |
| Força normal no dente (Fnom) | 210 kN |
| Força máxima no dente (Fmax) | 420 kN |
| Outros dados | |
| Raceway Pitch Diameter (Dp1) | 2.800 mm |
| Lubrication Zerk Count (N) | 8 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

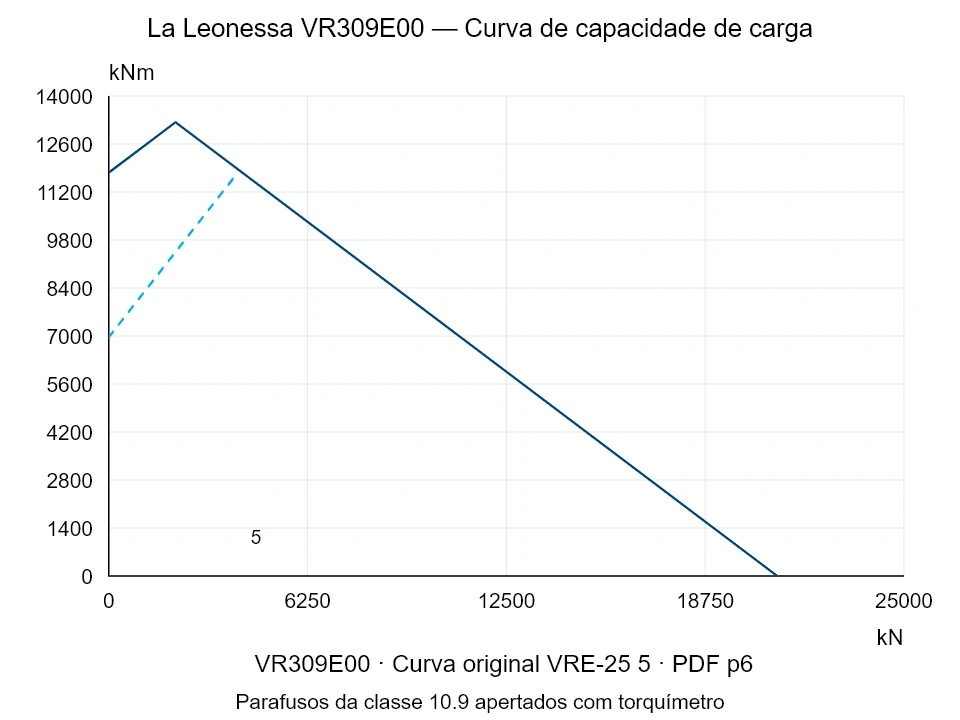

Gráfico de capacidade de carga da série VRE-25
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para La Leonessa VR309E00
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VR309E00.
