MERYDOM HS6-33N1Z
Verificado em fábrica pela MERYDOM para intercâmbio com Kaydon HS6-33N1Z. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
HS6-33N1Z

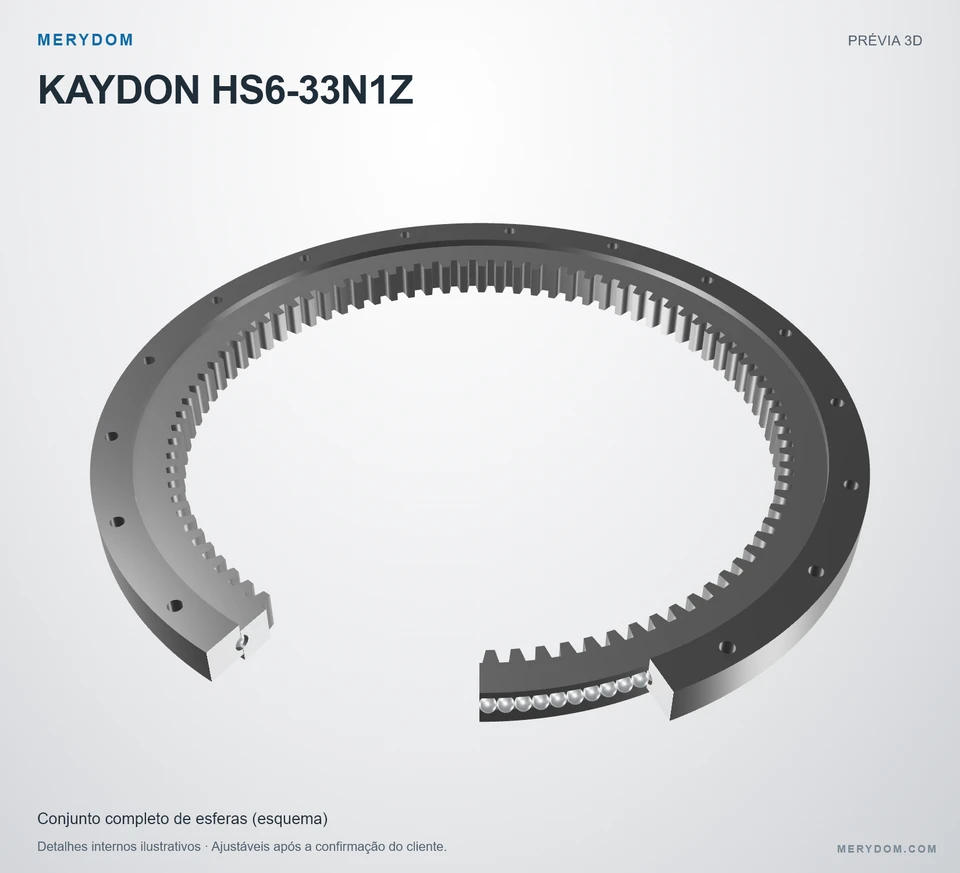

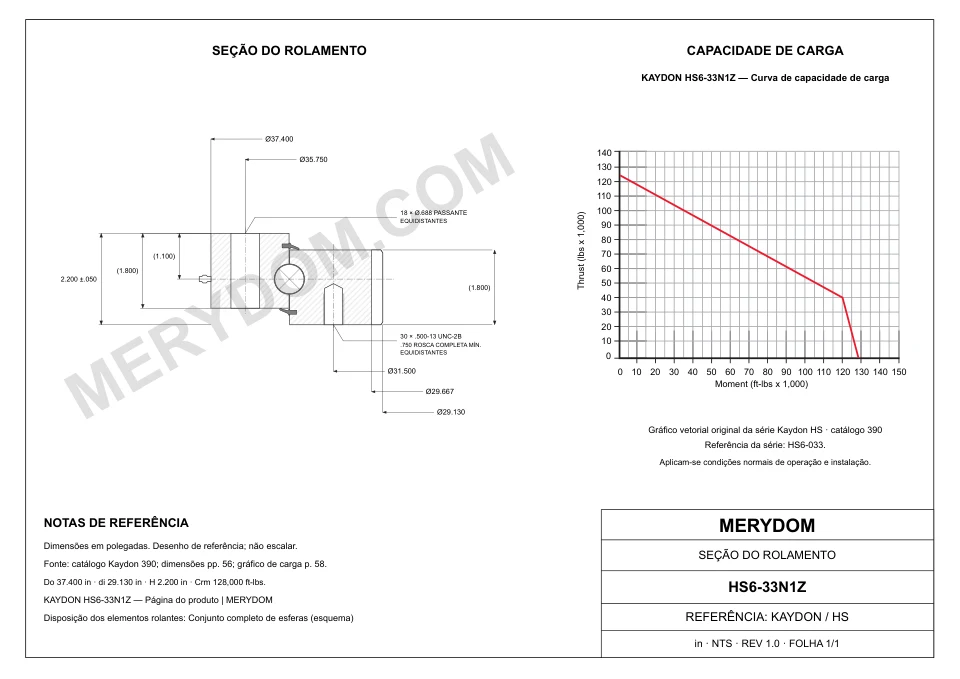

Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon HS6-33N1Z.
Verificado pela MERYDOMVerificação de engenharia · Rev. 1.0- Overall OD (Do)
- 37.400 in
- Overall ID (di)
- 29.130 in
- Altura total
- 2.200 in
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 18 / 30 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | HS6-33N1Z |
| Certificado como intercambiável com | Kaydon HS6-33N1Z |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-15 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | HS Série |
| Modelo de referência | HS6-33N1Z |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Do) | 37.400 in949.96 mm |
| Diâmetro interno total (di) | 29.130 in739.902 mm |
| Altura total (H) | 2.200 in55.88 mm |
| Círculo de parafusos do anel externo (Lo) | 35.750 in908.05 mm |
| Círculo de parafusos do anel interno (Li) | 31.500 in800.1 mm |
| Diâmetro primitivo da engrenagem (D2) | 29.667 in753.542 mm |
| Assembly weight (G) | 205 lb92.986 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 7617 lbf33,882.104 N |
| Capacidade de carga de momento (Crm) | 128000 in128,000 |
| Montagem | |
| Furos de parafusos do anel externo (no) | 18 furos · 0.688 through, equally spaced |
| Furos de parafusos do anel interno (ni) | 30 furos · 0.500-13 UNC-2B; 0.750 min full thread |
| Engrenagem | |
| Sistema de passo | DP |
| Passo diametral (Pd) | 3.00000000 DP |
| Módulo equivalente (m) | 8.467 mm |
| Número de dentes (z2) | 89 |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-15 por Departamento de Engenharia da MERYDOM.
CAPACIDADE DE CARGA DA SÉRIE

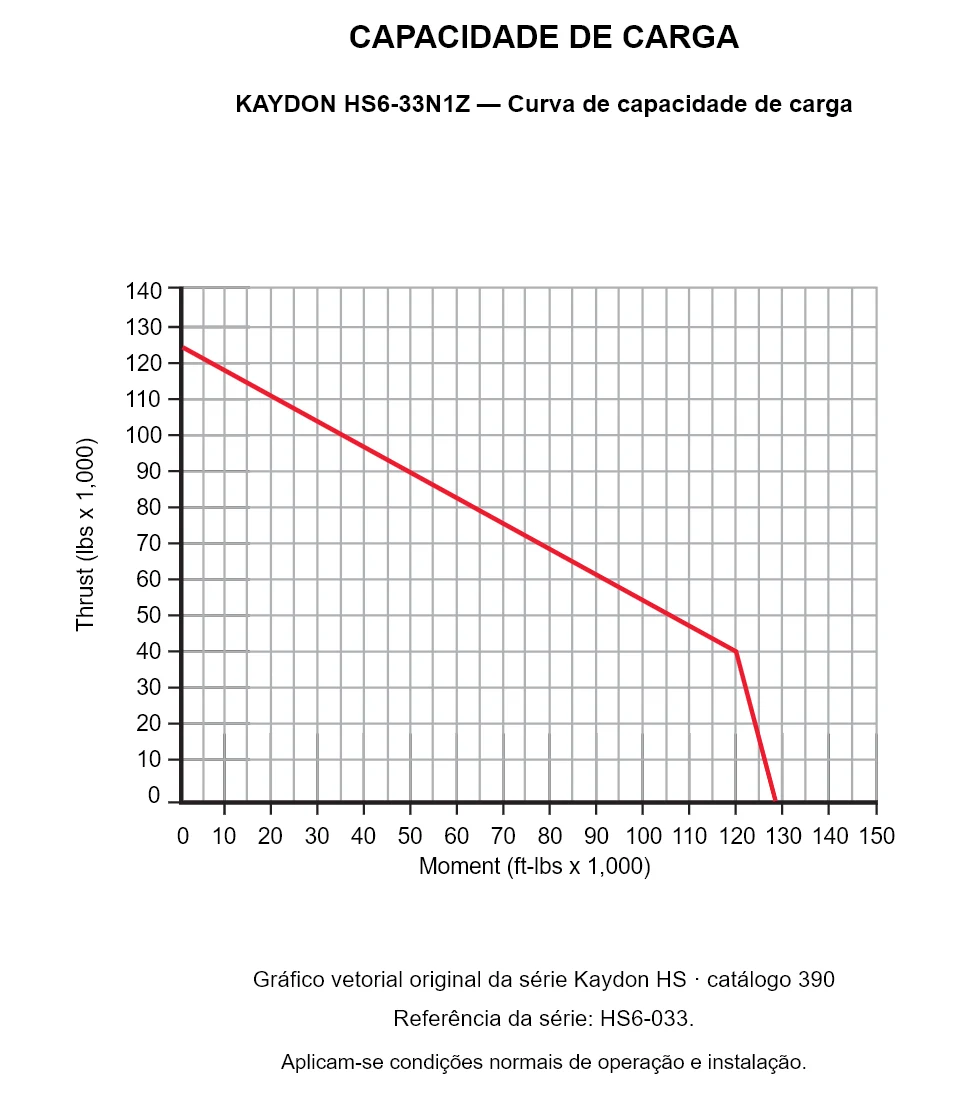

Gráfico de capacidade de carga da série HS
