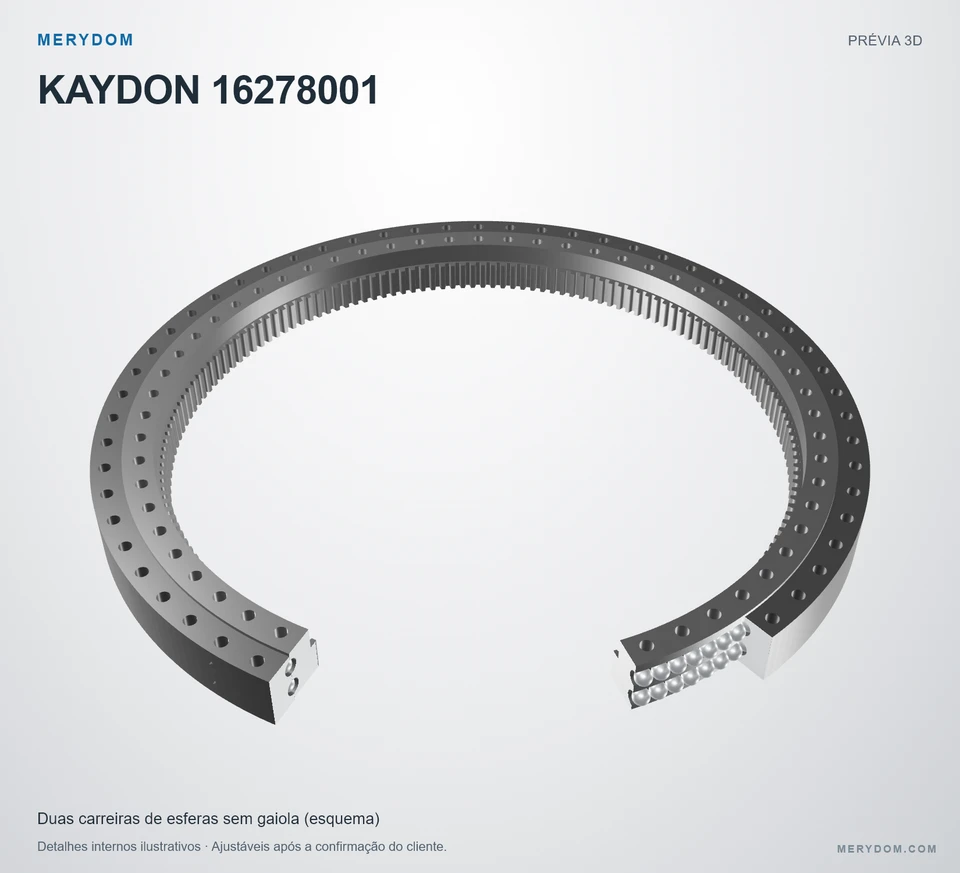

Rolamento de giro de substituição para Kaydon 16278001
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16278001. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon 16278001. Série: Dt. Estrutura do rolamento: Esferas de contato de oito pontos. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
16278001
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16278001.
- Overall OD (Do)
- 94.173 in
- Overall ID (di)
- 77.008 in
- Altura total
- 7.126 in
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 60 / 60 externo / interno
- Projeto do rolamento
- Esferas de contato de oito pontos
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 94.173 inaproximadamente 2.391,99 mm
- Diâmetro interno total (di)
- 77.008 inaproximadamente 1.956 mm
- Diâmetro interno do corpo do anel interno (dr)
- 79.291 inaproximadamente 2.013,99 mm
- Altura total (H)
- 7.126 inaproximadamente 181 mm
- Peso do conjunto (G)
- 3410 lbaproximadamente 1.546,75 kg
- Altura do anel interno (Hi)
- 6.732 inaproximadamente 170,99 mm
- Altura do anel externo (Ho)
- 6.732 inaproximadamente 170,99 mm
Montagem
- Círculo de parafusos do anel externo (Lo)
- 90.787 inaproximadamente 2.305,99 mm
- Círculo de parafusos do anel interno (Li)
- 82.677 inaproximadamente 2.100 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 77.480 inaproximadamente 1.968 mm
- Número de dentes (z2)
- 164
- Catalogue gear face width (b2)
- 3.937 inaproximadamente 100 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon 16278001
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16278001 |
| Certificado como intercambiável com | Kaydon 16278001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Dt Série |
| Modelo de referência | 16278001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de oito pontos |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Do) | 94.173 inaproximadamente 2.391,99 mm |
| Diâmetro interno total (di) | 77.008 inaproximadamente 1.956 mm |
| Altura total (H) | 7.126 inaproximadamente 181 mm |
| Altura do anel interno (Hi) | 6.732 inaproximadamente 170,99 mm |
| Altura do anel externo (Ho) | 6.732 inaproximadamente 170,99 mm |
| Diâmetro interno do corpo do anel interno (dr) | 79.291 inaproximadamente 2.013,99 mm |
| Círculo de parafusos do anel externo (Lo) | 90.787 inaproximadamente 2.305,99 mm |
| Círculo de parafusos do anel interno (Li) | 82.677 inaproximadamente 2.100 mm |
| Diâmetro primitivo da engrenagem (D2) | 77.480 inaproximadamente 1.968 mm |
| Peso do conjunto (G) | 3410 lbaproximadamente 1.546,75 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 40770 lbfaproximadamente 181,35 kN |
| Capacidade de carga de momento (Crm) | 3896200 ft·lbfaproximadamente 5.282,54 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 60 furos · 1.535 |
| Furos de parafusos do anel interno (ni) | 60 furos · 1.535 |
| Engrenagem | |
| Sistema de passo | MODULE |
| Source module (m) | Módulo 12 (origem (12)) |
| Número de dentes (z2) | 164 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

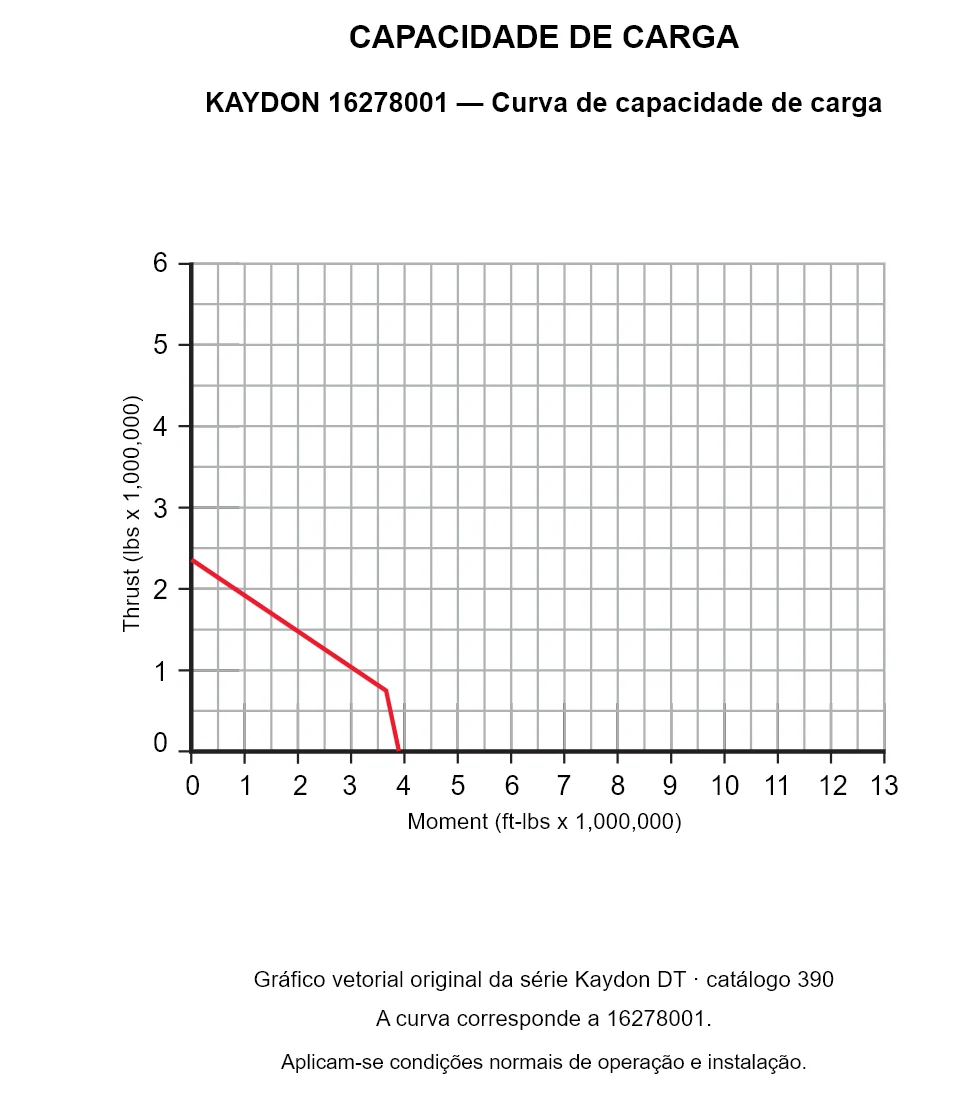

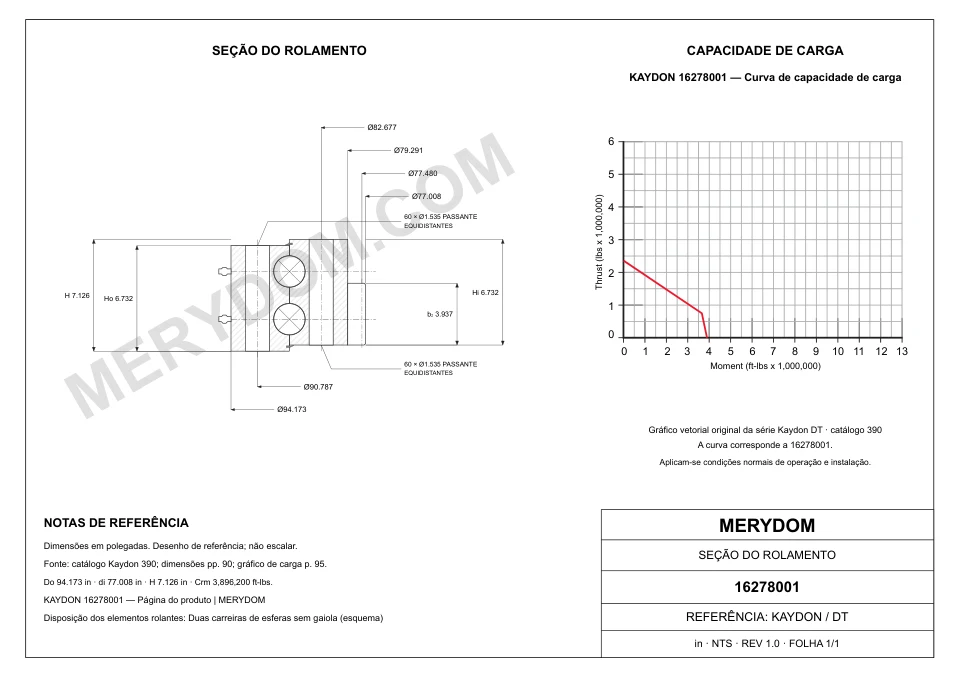

KAYDON 16278001 — Curva de capacidade de carga
